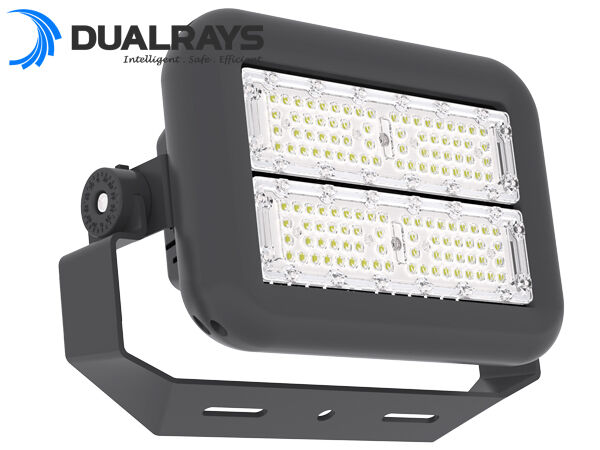

* L'éclairage est fourni par des lampes LED LED de haute luminosité.
* Le casque AL de qualité marine est équipé d'un boîtier AL à haute pression pour une coulée progressive au niveau WF2, d'une coulée à la matrice intégrée de précision ADC12 AL, d'une excellente conductivité thermique;
* Acier inoxydable 316 HardwareStainless steel bracket and hardware for maximum corrosion resistance (Stainless Steel 316 Hardware) Le support et le matériel en acier inoxydable pour une résistance maximale à la corrosion.
* Protection IP66 / IK10;
* 30°/60°/90°/120°Symétrique,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asymétrique,
Optique polarisée à 45°,polarisée à 60° (en développement) optionnelle;

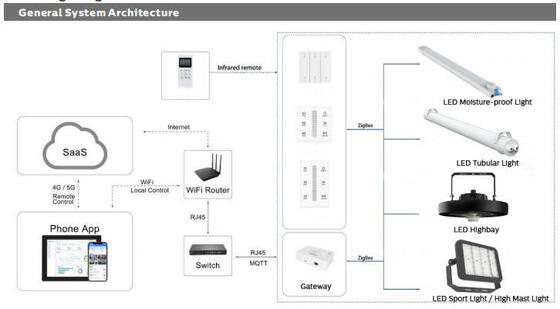

* Les systèmes de commande intelligents sont les suivants: 1-10V, DALI, DMX512, Zigbee en option;
* Aucun rayonnement UV ou IR et entièrement exempt de mercure;
* L80/B10 @ 100.000 heures;
* Support personnalisé pour des projets spéciaux;
Les options:
> Chauffeur: Meanwell//SOSEN/PHILIPS,DURALYS, chauffeur développé par le constructeur lui-même, durable et compact.
> LED: LEDS lumineux/SAN'AN sont optionnels;
> Efficacité: 130LPW/160LPW Facultatif;
> Contrôle et atténuation: 1-10V, DALI, DMX512, Zigbee en option;
> Lentille optique: 30°/60°/90°/120°Symétrique,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asymétrique,
45° polarisée,60° polarisée (en développement) optique facultative;

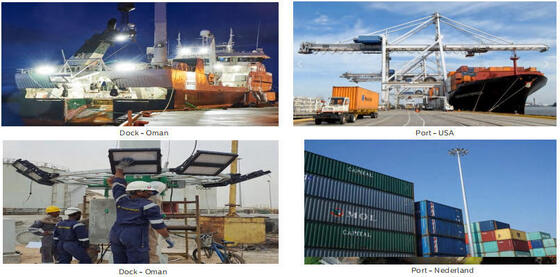

>les navires de pêche;
>les ponts des navires maritimes;
>Les appareils de traitement des eaux usées sont des appareils de traitement des eaux usées.
>Plateformes de forage en mer;
>éclairage de la zone de haut mât;
>les installations portuaires;
| Système général |
| Le matériau du boîtier: aluminium ADC12 moulé sous haute pression EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100,EN AC-47100 selon la norme EN 1706 en poudre. |
| Couleur du boîtier: noir métallique (RAL9017), autres couleurs optionnelles |
| Pour l'emballage des véhicules à moteur à combustion |
Dissipation thermique: à travers le corps de l'appareil lumineux ADC12 AL sans aileron, sans fluides conducteurs.
assurer le contact thermique avec les modules LED grâce à une pâte de soudure sans plomb à haute conductivité |

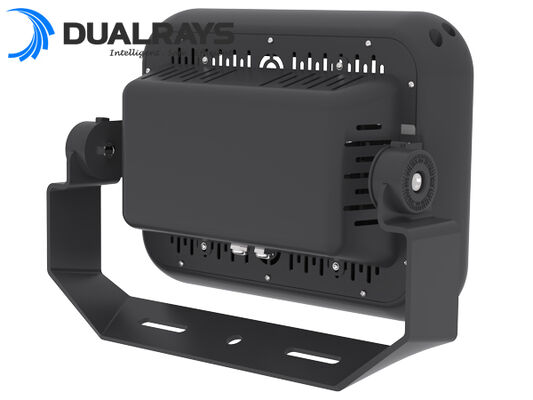

| Parenthèses: SS316 Marine Grade U Parenthèses en forme de U avec rotation à 360° |
| Hauteur recommandée: 5 à 20 mètres |
| Maintenance: facile, ouverture avec vis, concept modulaire pour un remplacement facile des composants: LED, conducteurs, SPD. |
Conducteur: conducteur réglable et programmable en courant constant, intégré dans la boîte du conducteur, pré-câblé
à l'intérieur d'une boîte de conduite galvanisée. |
| IP (indice de protection contre les pénétrations): IP66 |
| IK (résistance aux chocs): IK10 |
| Classe de protection: classe I |
| Entrée de câble: H05RN-F 3*1,5mm2 |
| Résistance à la surtension: CM: 10kV, DM: 6kV |
| SPD (facultatif): 10kV-10kA, type II, avec signal LED et fusible thermique pour débrancher la charge à la fin de sa durée de vie |

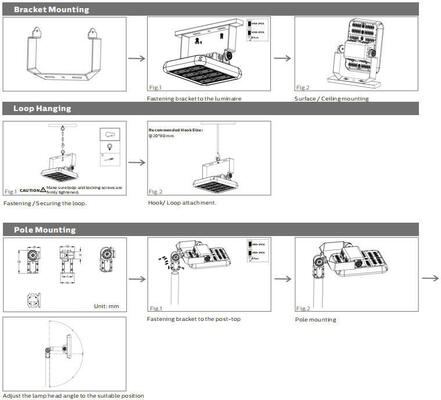

| Installation: installation à support, adaptée à l'installation au sol, au mur, au mât élevé et à tout autre plan solide |

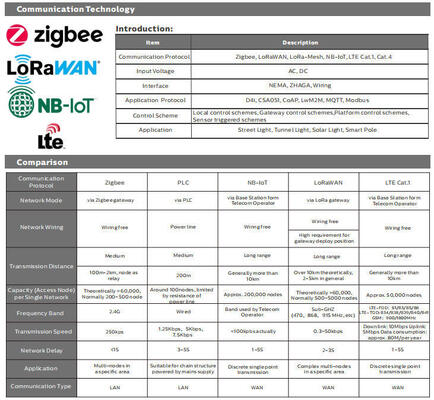

| Fonction intelligente: 0-10V, PWM, contrôle du temps, DMX, Zigbee, DALI |
| Système électrique |
| Voltage principal: 100 à 277 VAC/ 50 à 60 Hz. |
| Facteur de puissance (PF): ≥ 0.95 |
| Distorsion harmonique totale (THD): < 10% |
| Type de sortie: non-SELV ((non isolé) |
| Facteur de clignement: < 1% |
| Efficacité du conducteur: > 90% |
| Classe énergétique: A++ IPEA>1.15 |
| Système de photométrie |
| LED: SMD3030 / SMD5050 Facultatif |
| CCT (température de couleur corrélée): CCT unique (3000K, 4000K, 5000K, 5700K, 6500K) |
| CRI (indice de rendu des couleurs): > 70Ra pour la norme (> 80Ra pour une CRI plus élevée disponible) |
| Sécurité photobiologique: RG0 (exonéré de risque) |
| Ratio de puissance lumineuse vers le haut: ULOR 0% |
| Ratio de sortie lumineuse vers le bas: DLOR 100% |
| Indice d'éblouissement: entre D5 et D6 (en fonction de la répartition de la lumière) |
| Catégorie d'intensité lumineuse: entre G*4 et G*6 (en fonction de la répartition de la lumière) |
| Flux lumineux CIE no3: > 95% |
| SDCM (déviation type de l'appariement des couleurs): < 6 |
|

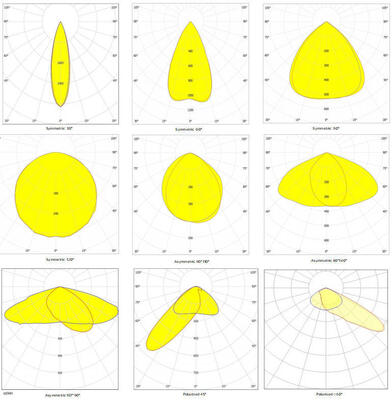

L'angle du faisceau: 30°/60°/90°/120°Symétrique,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asymétrique,
Polarisée à 45°, polarisée à 60° (en développement)
|
| Durée de vie utile moyenne du luminaire: 100.000 heures (L80B10) |
| Maintenance du luminaire à l'e.o.l.: > 70% |
| L'efficacité lumineuse: 130LPW (PROLine) |

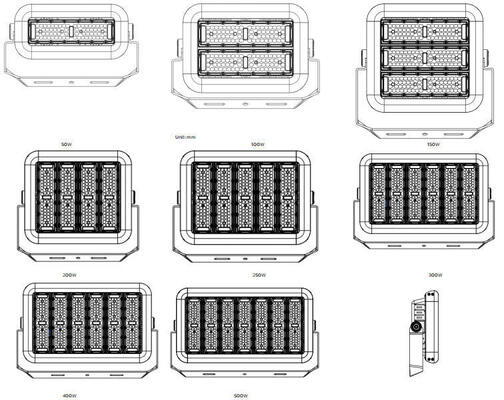

| Puissance nominale: 50W 100W 150W 200W 300W 400W 500W |
|
Lumens fournis
Le nombre total d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'établissement.
|
| (PRIME) 8 000lm 16 000lm 24 000lm 32 000lm 48 000lm 64 000lm 80 000lm |
| Condition de fonctionnement |
| Température de fonctionnement / Humidité: -40 ~ + 50 °C (-40 °F ~ 122 °F) / 10 ~ 90% RH, non condensé |
| Température / humidité de stockage: -40 ~ + 80 °C (-40 °F ~ 176 °F) / 10 ~ 90% RH, non condensé |
| Temps d'utilisation moyen de la LED L80B10: ≥100.000H |
| Durée de vie nominale nominale (Tp < 70°C): jusqu'à 100 000 heures |
| Le permis de conduire doit être fourni à une température minimale de 50000 H,MIL-HDBK-217F ((25°C) |
| Résistance aux vibrations: 10 à 500 Hz, 5G 12 min / 1 cycle, période de 72 min. Chacun le long des axes X, Y, Z |
| Bruit acoustique: < 25 dB (30 cm de distance, fonctionnement normal) |
| Garantie: 5 ans (prolongable jusqu'à 7 ans) |
| Certifications |
| Certificat mondial: ENEC. CE. RoHS. Marque D. KEMA-KEUR cotée, SAA. Marque C. RCM. CB. ETL/CETL. DLC Premium. |
| Les directives de sécurité: EN 60598-1 |
| Les directives EMC: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Autres directives: CEI 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Tolérance au flux lumineux, tolérance à la puissance et tolérance à la température de couleur ±5%, 5000K et CRl>70.
* Le faisceau lumineux, la répartition de l'intensité lumineuse et l'efficacité lumineuse ont été examinés conformément à la norme EN ISO 17025:2005 pour la série de normes EN13032 et à la norme LM-79.
* Les informations actualisées sur le produit et les conditions générales de garantie sont disponibles sur notre site www.DUALRAYS.com
* Des informations détaillées sur les flux lumineux et les puissances pour les indices individuels sont indiquées sur la fiche de données du produit.
* Les valeurs peuvent être modifiées en raison de l'emballage des LED.
* Les paramètres figurant sur la fiche de données sont donnés pour Ta=25°C, sur la base de 5000K/70Ra.
* Tolérance de puissance avec la version ZHAGA ou l'alimentation D4i/SR: ±10%.
Coupez le courant, connectez le fil AC.
Connexion d'atténuation (avec pilote atténuable)
1- Compatible avec 0 à 10 V.
2.Connectez les fils comme le schéma ci-dessus.
| Puissance/W Boîte intérieure Carton extérieur Unité QTY/CTN N.W G.W/Carton |
| 50 260x150x425mm 635x540x445mm 8PCS 3,6Kg 32,8Kg Pour les produits chimiques |
| 100 300x150x425 mm 635x620x445 mm 8 PCS 5,8 kg 51,6 kg |
| 150 405 x 150 x 425 mm 635 x 420 x 445 mm 4 PCS 7,4 kg 33,5 kg |
| 200 415 x 150 x 410 mm 635 x 430 x 430 mm 4 PCS 9,3 kg 42,7 kg |
| 250 415 x 150 x 485 mm 415 x 150 x 485 mm 1 PCS 13,9 kg 16,3 kg |
| 300415 x 150 x 560 mm 415 x 150 x 560 mm 1 PCS 16,3 kg 19,5 kg |
| 400 415 x 150 x 560 mm 415 x 150 x 560 mm 1 PCS 19,5 kg 22,8 kg |
| 500 415 x 150 x 635 mm 415 x 150 x 635 mm 1 PCS 22,8 kg 25,5 kg |
Veuillez lire toutes les instructions ci-dessous avant l'installation:
* Pour éviter les chocs électriques, veuillez vous assurer que l'alimentation est éteinte avant l'installation.
* La lampe doit être installée et utilisée par un électricien ou un technicien qualifié conformément au code national de l'électricité et aux codes locaux correspondants.
* Déballer et examiner attentivement la lampe, signaler tout dommage et conserver tous les matériaux d'emballage si une partie du produit a été endommagée pendant le transport.
* Si la lampe est endommagée, ne l'utilisez pas!
Déclaration:
Selon la norme internationale des luminaires LED,ici DUALRAYS affirme officiellement que les produits de la série DUALRAYS LED Highbay Light (UFO Highbay) ne peuvent être appliqués qu'à un environnement neutre intérieur ou semi-extérieurPendant ce temps, DUALRAYS promet une garantie complète pour les produits.
Toute application dans un environnement sévère, y compris à haute ou basse température, à haute humidité, à haute salinité, à forte teneur en ammoniac, etc., n'est pas autorisée sans la confirmation officielle du fabricant.Si une mauvaise application se produit, la garantie n'est plus garantie.
*ProfessionnelL' équipe:> 15 ans d'expérience, propre usine, > 10 ingénieurs, puissante capacité de production et système de gestion QC, fournissent des produits et des services de bonne qualité;
* Marque fiable:Construit une coopération stable et à long terme avec les clients européens, obtenu un prix et une confiance élevés, et disposer d'un entrepôt aux Pays-Bas pour un meilleur service;
*Fournir une simulation DIALux:Envoyez-nous vos paramètres des applications, comme la distance, la hauteur, la largeur, etc, notre équipe d'ingénieurs fera la simulation selon votre demande et vous recommander le meilleur produit;
*Tous nos luminaires LED sont conformes à la norme CE, RoHS.Les produits les plus importants sont les produits TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80.
