> Driver : Meanwell//SOSEN/PHILIPS, driver DURALYS développé en interne, durable et compact. Boîtier AL de qualité marine : Boîtier en aluminium moulé sous pression de qualité marine pour atteindre le niveau WF2, aluminium ADC12 moulé sous pression de précision, excellente conductivité thermique ;
> Driver : Meanwell//SOSEN/PHILIPS, driver DURALYS développé en interne, durable et compact. Quincaillerie en acier inoxydable 316 : Support et quincaillerie en acier inoxydable pour une résistance maximale à la corrosion.
> Driver : Meanwell//SOSEN/PHILIPS, driver DURALYS développé en interne, durable et compact. Protection IP66 / IK10 ;
> Driver : Meanwell//SOSEN/PHILIPS, driver DURALYS développé en interne, durable et compact. Optiques symétriques 30°/60°/90°/120°, asymétriques 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°, 45° polarisées, 60° polarisées (en développement) en option ;
> Driver : Meanwell//SOSEN/PHILIPS, driver DURALYS développé en interne, durable et compact. Divers contrôles intelligents : 1-10V, DALI, DMX512, Zigbee en option ;
*
> Driver : Meanwell//SOSEN/PHILIPS, driver DURALYS développé en interne, durable et compact. *
> Driver : Meanwell//SOSEN/PHILIPS, driver DURALYS développé en interne, durable et compact. *
> Driver : Meanwell//SOSEN/PHILIPS, driver DURALYS développé en interne, durable et compact. Options :
> Driver : Meanwell//SOSEN/PHILIPS, driver DURALYS développé en interne, durable et compact. > LEDs : LUMILEDS/SAN'AN LEDs en option ;
> Efficacité : 130LPW/160LPW en option ;
> Contrôles et gradation : 1-10V, DALI, DMX512, Zigbee en option ;
> Lentille optique : Symétriques 30°/60°/90°/120°, asymétriques 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°, 45° polarisées, 60° polarisées (en développement) en option ;
>

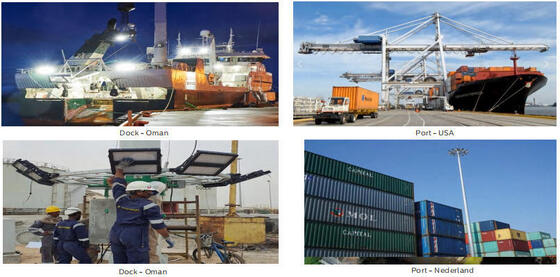

Navires de pêche ;
>
Ponts de navires maritimes ;
Couleur du boîtier : Noir métallique (RAL9017), autres couleurs en optionGrues de portique et grues à portique ;
Couleur du boîtier : Noir métallique (RAL9017), autres couleurs en optionPlateformes de forage offshore ;
Couleur du boîtier : Noir métallique (RAL9017), autres couleurs en optionÉclairage de zone à mât élevé ;
Couleur du boîtier : Noir métallique (RAL9017), autres couleurs en optionInstallations portuaires ;
Couleur du boîtier : Noir métallique (RAL9017), autres couleurs en optionMatériau du boîtier : Aluminium moulé sous pression sous haute pression ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 selon la norme UNE EN 1706, revêtement par poudre.
Couleur du boîtier : Noir métallique (RAL9017), autres couleurs en optionJoints d'étanchéité : Mousse de silicone
| Dissipation thermique des LEDs : Par le corps du luminaire en aluminium ADC12 sans ailettes, sans fluides conducteurs. Dissipation par convection passive |
| assurant le contact thermique avec les modules LED grâce à une pâte de soudure sans plomb à haute conductivité |

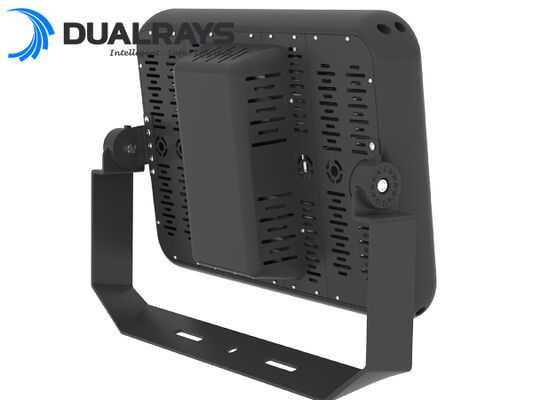

| Supports : Support en forme de U de qualité marine SS316 rotatif à 360° |
| Hauteur de montage recommandée : 5 - 20 mètres |
Maintenance : Facile, ouverture avec tournevis, concept modulaire pour un remplacement facile des composants : LEDs, drivers, SPD.
Driver : Driver à courant constant réglable et programmable. Intégré dans le boîtier du driver, pré-câblé |
| dans un boîtier de driver galvanisé. |
| Indice de protection IP : IP66 |
| Résistance aux chocs IK : IK10 |
Classe de protection : Classe I
Entrée de câble : H05RN-F 3*1.5mm² | H05RN-F 5*1.5mm² (section max 4mm²) |
| Résistance à la surtension : CM : 10kV, DM : 6kV |
| SPD (optionnel) : 10kV-10kA, type II, avec signal LED et fusible thermique pour déconnecter la charge en fin de vie |

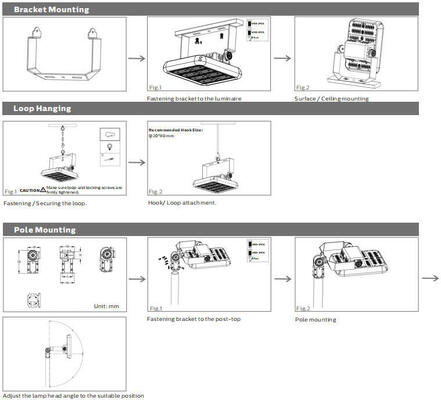

| Installation : Installation par support, adaptée à l'installation au sol, au mur, sur mât élevé et autres surfaces solides |

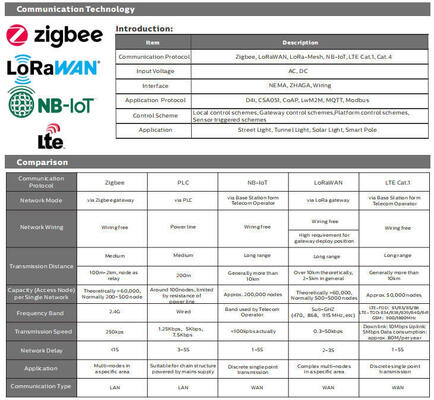

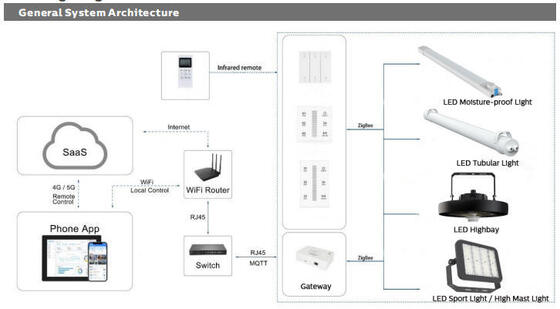

| Fonction intelligente : 0-10V, PWM, contrôle temporel, DMX, Zigbee, DALI |
| Système électrique |
| Tension principale : 100~277VAC/ 50~60Hz | 277~480VAC/ 50~60Hz |
| Facteur de puissance (PF) : ≥0,95 |
| Distorsion harmonique totale (THD) : <10% |
| Type de sortie : Non-SELV (non isolé) |
| Facteur de scintillement : |
| <1% |
| Efficacité du driver : >90% |
| Classe énergétique : A++ IPEA>1,15 |
| Système photométriqueLEDs : SMD3030 / SMD5050 en option |
| CCT (Température de couleur corrélée) : CCT unique (3000K | 4000K | 5000K | 5700K | 6500K) |
| IRC (Indice de rendu des couleurs) : >70Ra pour standard (>80Ra pour IRC plus élevé disponible) |
| Sécurité photobiologique : RG0 (exempt de risque) |
| Ratio de flux lumineux vers le haut : ULOR 0% |
| Ratio de flux lumineux vers le bas : DLOR 100% |
| Indice d'éblouissement : Entre D5 et D6 (selon la distribution lumineuse) |
| Catégorie d'intensité lumineuse : Entre G*4 et G*6 (selon la distribution lumineuse) |
| Flux lumineux CIE n°3 : >95% |
| SDCM (Écart type de correspondance des couleurs) : <6 |

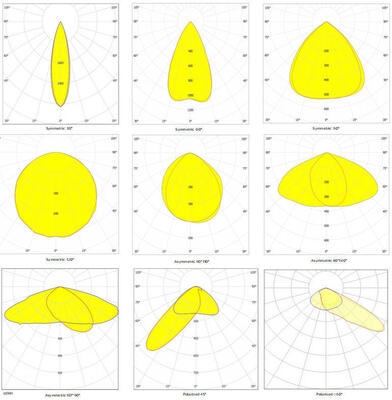

| Angle du faisceau : Symétriques 30°/60°/90°/120°, asymétriques 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°, 45° polarisées, 60° polarisées (en développement) |
| Durée de vie utile moyenne du luminaire : 100 000 heures (L80B10) |
| Maintien du flux lumineux en fin de vie : >70% |
| Efficacité lumineuse : 130LPW (PROLine) | 160LPW (PRIMELine) en option |
|

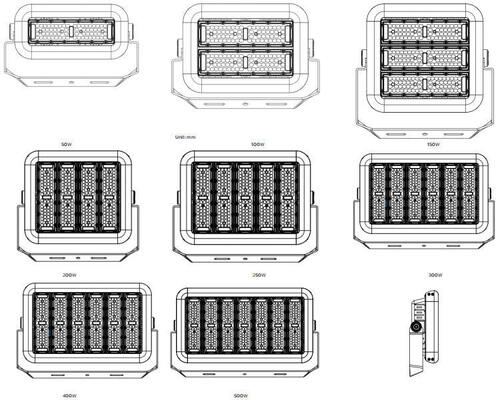

Puissance nominale : 50W 100W 150W 200W 300W 400W 500W
Flux lumineux délivré
|
| @ 5000K, IRC>70 (PRO) 6 500lm 13 000lm 19 500lm 27 000lm 39 000lm 52 000lm 65 000lm |
| (PRIME) 8 000lm 16 000lm 24 000lm 32 000lm 48 000lm 64 000lm 80 000lm |
| Condition de fonctionnement |
| Température/Humidité de fonctionnement : -40~ +50℃ (-40°F ~ 122°F) / 10~90% HR, sans condensation |
|
Température/Humidité de stockage : -40~ +80℃ (-40°F ~ 176°F) / 10~90% HR, sans condensation
Temps de vie utile moyen des LEDs L80B10 : ≥100 000H
|
| Durée de vie nominale (Tp <70℃) : Jusqu'à 100 000H |
| MTBF du driver : 500 000H, MIL-HDBK-217F(25℃) |
| Résistance aux vibrations : 10~500Hz, 5G 12min / 1 cycle, période de 72min. Chacune le long des axes X, Y, Z |
| Bruit acoustique : <25dB (distance de 30cm, fonctionnement normal) |
| Garantie : 5 ans (extensible jusqu'à 7 ans) |
| CertificationsCertificat mondial : ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directives de sécurité : EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Directives CEM : EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Autres directives : IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Tolérance du flux lumineux, tolérance de puissance et tolérance de température de couleur ±5%, 5000K et IRC>70. |
| * Le faisceau lumineux, la distribution de l'intensité lumineuse et l'efficacité lumineuse ont été examinés conformément à la norme EN ISO 17025:2005 pour la série de normes EN13032 et la norme LM-79. |
| * Informations produit à jour et conditions générales de garantie disponibles sur notre site web www.DUALRAYS.com |
| * Des informations détaillées sur les flux lumineux et les puissances pour les index individuels sont indiquées sur la fiche technique du produit. |
| * Les valeurs peuvent être sujettes à modification en raison du binning des LEDs. |
| * Les paramètres de la fiche technique sont donnés pour Ta=25℃, basés sur 5000K/70Ra. |
* Tolérance de puissance avec version ZHAGA ou alimentation D4i/SR : ±10%.
Coupez l'alimentation, connectez le fil AC.
Connexion de gradation (avec driver dimmable)
1. Compatible avec la gradation 0-10V.
2. Connectez les fils comme indiqué sur le schéma ci-dessus.
Puissance/W Boîte intérieure Carton extérieur QTY/CTN Poids net unitaire G.W/Carton
50 260x150x425mm 635x540x445mm 8PCS 3.6Kg 32.8Kg
100 300x150x425mm 635x620x445mm 8PCS 5.8Kg 51.6Kg
150 405x150x425mm 635x420x445mm 4PCS 7.4Kg 33.5Kg
200 415x150x410mm 635x430x430mm 4PCS 9.3Kg 42.7Kg
250 415x150x485mm 415x150x485mm 1PCS 13.9Kg 16.3Kg
| 300 |
| 415x150x560mm 415x150x560mm 1PCS 16.3Kg 19.5Kg |
| 400 415x150x560mm 415x150x560mm 1PCS 19.5Kg 22.8Kg |
| 500 415x150x635mm 415x150x635mm 1PCS 22.8Kg 25.5Kg |
| Veuillez lire toutes les instructions ci-dessous avant l'installation : |
| * Pour éviter tout choc électrique, assurez-vous que l'alimentation est coupée avant l'installation. |
| * La lampe doit être installée et utilisée par un électricien qualifié ou un technicien conformément au Code national de l'électricité et aux codes locaux correspondants.* Déballez et examinez la lampe avec soin, signalez tout dommage et conservez tous les matériaux d'emballage si une partie du produit a été endommagée pendant le transport. |
| * Si la lampe est endommagée, ne l'utilisez pas ! |
| Déclaration : |
Conformément à la norme internationale des luminaires LED, DUALRAYS déclare formellement que les produits de la série DUALRAYS LED Highbay Light (UFO Highbay) ne sont autorisés à être appliqués que dans un environnement intérieur ou semi-extérieur neutre. Parallèlement, DUALRAYS promet une garantie complète pour les produits.
Toute application dans un environnement sévère, y compris les températures élevées/basses, l'humidité élevée, la salinité élevée, l'ammoniac élevé, etc., n'est pas autorisée sans la confirmation officielle du fabricant. En cas de mauvaise application, la politique de garantie n'est plus garantie.
*
Équipe professionnelle : >15 ans d'expérience, usine propre, >10 ingénieurs, capacité de production puissante et système de gestion QC, fournissant à la fois des produits et des services de bonne qualité ;
* Marque fiable : Coopération stable et à long terme avec des clients européens, a obtenu des éloges et une confiance élevées, et dispose d'un entrepôt aux Pays-Bas pour un meilleur service ;
*
Fournir une simulation DIALux : Envoyez-nous les paramètres de vos applications, tels que la distance, la hauteur, la largeur, etc., notre équipe d'ingénieurs effectuera une simulation selon vos besoins et vous recommandera le meilleur produit ;
*
RÉ : L'IRC est un chiffre qui reflète les couleurs réelles des objets. Un IRC plus élevé avec un coût plus élevé. Pour les tubes LED, l'IRC est généralement >80Ra, et 90Ra avec un coût plus élevé.TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 listés pour les produits leaders.Expédition :Remarque : Pour les petites commandes, l'express sera le meilleur. Et pour les commandes en gros, l'expédition par mer ou par train (destination Europe) est la meilleure, mais prend beaucoup de temps. Pour les commandes urgentes, nous suggérons par avion à l'aéroport plus notre partenaire d'expédition pour vous livrer à domicile.
Q1 : Quelle est la garantie pour le lampadaire LED S4 ?RÉ : 5 ans de garantie. Extension jusqu'à 7 ans. En cas de problèmes de qualité de notre côté pendant cette période, nous prendrons en charge les frais d'expédition et le remplacement.
RÉ : L'IRC est un chiffre qui reflète les couleurs réelles des objets. Un IRC plus élevé avec un coût plus élevé. Pour les tubes LED, l'IRC est généralement >80Ra, et 90Ra avec un coût plus élevé.RÉ : Nous pouvons accepter plusieurs voies de paiement afin d'être plus flexibles et pratiques pour nos clients du monde entier, Western Union, Paypal, T/T, L/C. Mais généralement, le mode de paiement standard est T/T pour les commandes en gros, 30% T/T à l'avance, solde 70% avant expédition. Les informations bancaires sont indiquées sur la PI.Q3 : Qu'est-ce que l'IRC ?
RÉ : L'IRC est un chiffre qui reflète les couleurs réelles des objets. Un IRC plus élevé avec un coût plus élevé. Pour les tubes LED, l'IRC est généralement >80Ra, et 90Ra avec un coût plus élevé.Q4 : Puis-je acheter le boîtier séparément ?RÉ : Désolé, nous fournissons uniquement le luminaire complet, mais le SKD/CKD peut être accepté.
