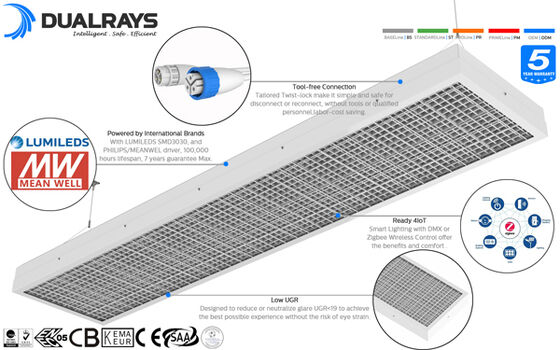

* Source lumineuse LED SAN'AN SMD2835 (0.5W) haute luminosité avec IRC>80Ra, driver SOSEN/Meanwell en option ;
* Faible éblouissement, particulièrement adapté aux solutions d'éclairage de halls sportifs intérieurs ;
* Protection IP65 / IK10 ;
* Angle de faisceau de 120° ;
* Protection IP20/IK10 ;
* UGR<19 ;

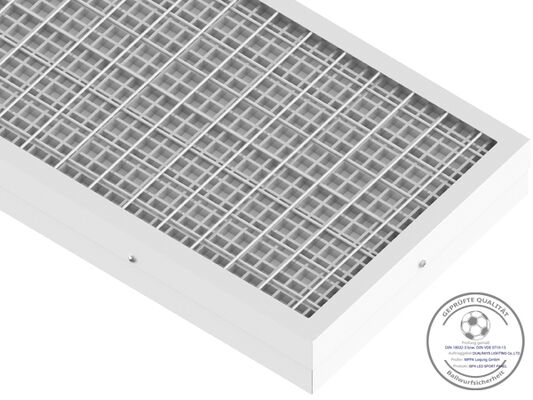

* Approbation test d'impact de balle DIN18032-3 (DIN VDE 0710-13)
* Installations multiples : suspension, montage au plafond en option ;
* Contrôle intelligent multiple : 1-10V, Zigbee et DALI en option ;
* Pas de UV ou IR et complètement sans mercure ;
* L80/B10 @ 76 000h ;
* Support personnalisé pour projets spéciaux ;
Options :
> Driver : Driver MEANWELL / SOSEN / PHILIPS Non-SELV en option.
> Contrôles et gradation : 1-10V, Zigbee et DALI en option ;
> Installation : Suspension, montage au plafond en option ;

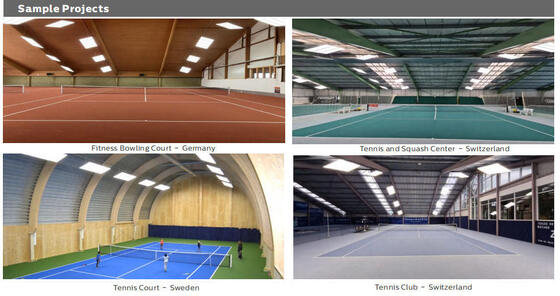

> Court de tennis ;
> Stade sportif intérieur ;
> Court de badminton ;
> Hall sportif ;
> Couloir/Galerie/Couloir ;
| Système général |
| Matériau du boîtier : Aluminium extrudé selon la norme EN755 |
| Matériau du diffuseur : PC extrudé selon la norme UNE-EN ISO 21305-1:2020, filtre UV conditionnel (IK10) |
| Couleur du boîtier : Blanc (RAL9016), autres couleurs en option |

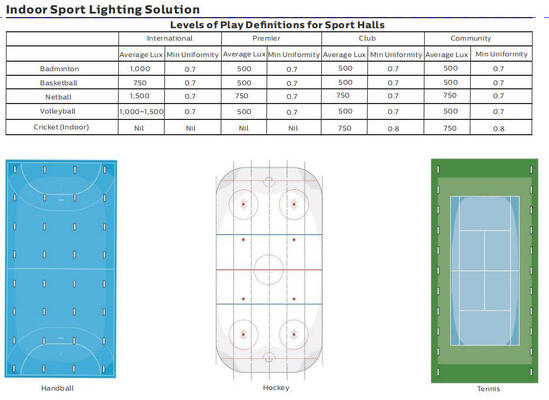

| Uniformité : >0.70 (DIN EN 12193 Classe I) |
Dissipation thermique des LED : Par corps de luminaire en AL 6063 sans ailettes, sans fluides conducteurs. Dissipation par convection passive
assurant le contact thermique avec les modules LED grâce à une pâte à souder sans plomb à haute conductivité |
| Type de lampe : LED échangeable |
| Sortie de lumière : Directe |
| Hauteur de montage recommandée : 5 - 15 mètres |
| Maintenance : Ouverture/fermeture du diffuseur avec vis |
| Driver : Courant constant avec puissance réglable en option via interrupteur DIP, intégré dans le luminaire, pré-câblé |
| Contrôle de gradation : ON-OFF | 1-10V | DALI2 | Gradation Zigbee |
| Indice de protection IP (Ingress Protection Rating) : IP20 |
| IK (Résistance aux chocs) : IK10 |
| Classe de protection : Classe I |
| Fil incandescent : 850°C (Moins de 30s) |
| Entrée de câble : H05RN-F 3*1.5mm² | H05RN-F 5*1.5mm² (Section max 4mm²) |

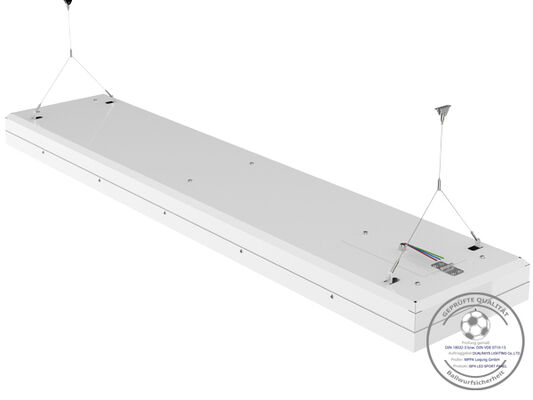

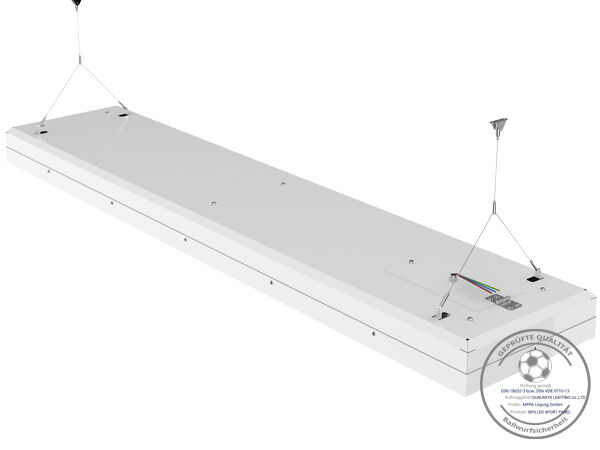

| Installation : Montage au plafond | Suspension par boucle |
| Fonction intelligente : Urgence |
| Système électrique |
| Câblage traversant : 3*1.5mm² | 5*1.5mm² | 3*2.5mm² | fils 5*2.5mm² traversants en option |
| Tension principale : 220~240VAC/ 50/60Hz, 180-264VDC |
| Facteur de puissance (PF) : ≥0.96 |
| Distorsion harmonique totale (THD) : <10% |
| Type de sortie : Non-SELV (non isolé) |
| Facteur de scintillement : <1% |
| Mesure de visibilité stroboscopique (SVM) : <0.4 |
| Perceptibilité des effets stroboscopiques (Pst) : <1 |
| Connexion de terminal : 3*1.0mm² en standard, max 3x2.5mm² + 2x1.5 mm² fil de gradation, extrémités de fil libres, longueur sur mesure |
| Puissance du luminaire B10A B16A C10A C16A |
| 100W 13 20 19 32 |
| Module via disjoncteurs LSS 150W 9 14 13 21 |
| 200W 6 10 9 15 |
| Système de photométrie |
| LED : SMD2835 (0.5W) |
| CCT (Température de couleur corrélée) : CCT unique (3000K | 4000K | 5000K | 5700K |6500K) |
| IRC (Indice de rendu des couleurs) : >80Ra pour standard (>90Ra pour IRC plus élevé disponible) |
| Sécurité photobiologique : RG0 (exempt de risque) |
| CEE (Classe d'efficacité énergétique) : A++ |
| SDCM (Écart type de correspondance des couleurs) : <5 (SDCM<3 en option) |
|
UGR (4H, 8H) : 24.9 (Transversal)
23.4 (Longitudinal)
|

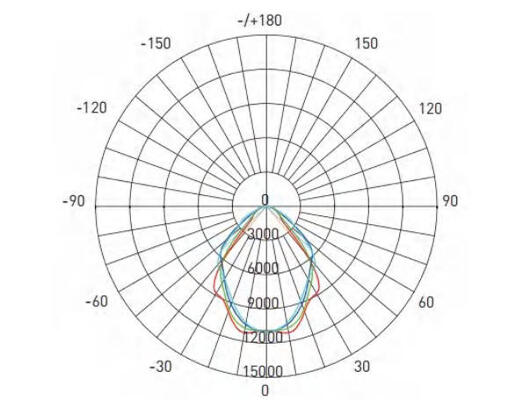

| Angle de faisceau : 120° |
| Durée de vie utile moyenne du luminaire : 95 000 heures (L80B10) |
| Maintien du flux lumineux en fin de vie : >70% |
| Efficacité lumineuse : 130LPW (PROLine) |
| Puissance nominale : 100W 150W 200W |
Lumens délivrés
@ 5000K, IRC>80 (PRO) 13 000lm 19 500lm 26 000lm |
| Condition de fonctionnement |
| Température/Humidité de fonctionnement : -20~ +50℃ (-4°F ~ 122°F) / 5~85% HR, sans condensation |
| Température/Humidité de stockage : -40~ +60℃ (-40°F ~ 140°F) / 5~85% HR, sans condensation |
| Temps de vie utile moyen des LED L90B10 : ≥0.96 |
| Durée de vie nominale (Tp <70℃) : Jusqu'à 100 000H |
| MTBF du driver : 500 000H, MIL-HDBK-217F(25℃) |
| Résistant aux vibrations : 10~500Hz, 5G 12min / 1cycle, période de 72min. Chacune le long des axes X, Y, Z |
| Bruit acoustique : <25dB (distance de 30cm, fonctionnement normal) |
| Garantie : 5 ans (extensible jusqu'à 7 ans) |
| Certifications |
| Certificat mondial : ENEC | CE | RoHS | D-mark | KEMA-KEUR Listé, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directives de sécurité : EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Directives CEM : EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Autres directives : IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolérance du flux lumineux, tolérance de puissance et tolérance de température de couleur ±5%, 5000K et IRC>80.
* Le faisceau lumineux, la distribution de l'intensité lumineuse et l'efficacité lumineuse ont été examinés conformément à la norme EN ISO 17025:2005 pour la série de normes EN13032 et la norme LM-79.
* Informations produit à jour et conditions générales de garantie disponibles sur notre site web www.DUALRAYS.com
* Des informations détaillées sur les flux lumineux et les puissances pour les index individuels sont indiquées sur la fiche technique du produit.
* Les valeurs peuvent être sujettes à modification en raison du binning des LED.
* Les paramètres de la fiche technique sont donnés pour Ta=25℃, basés sur 4000K/80Ra, 10% d'efficacité supérieure avec 70Ra
| Puissance/W Boîte intérieure Carton extérieur QTY/CTN Poids net unitaire Poids brut/Carton |
| 100 Nil 1580x380x140mm 1 PIÈCE 12.2Kg 13.8Kg |
| 150 Nil 1580x380x140mm 1 PIÈCE 12.8Kg 14.6Kg |
| 200 Nil 1580x380x140mm 1 PIÈCE 14.3Kg 15.9Kg |
Veuillez lire toutes les instructions ci-dessous avant l'installation :
* Pour éviter tout choc électrique, veuillez vous assurer que l'alimentation est coupée avant l'installation.
* La lampe doit être installée et utilisée par un électricien ou un technicien qualifié conformément au Code national de l'électricité et aux codes locaux correspondants.
* Déballez et examinez soigneusement la lampe, signalez tout dommage et conservez tous les matériaux d'emballage si une partie du produit a été endommagée pendant le transport.
* Si la lampe est endommagée, ne l'utilisez pas !
Déclaration :
Conformément à la norme internationale des luminaires LED, DUALRAYS déclare formellement que les produits de la série DUALRAYS LED Highbay Light (UFO Highbay) ne sont autorisés à être utilisés que dans un environnement intérieur ou semi-extérieur neutre. Pendant ce temps, DUALRAYS promet une garantie complète pour les produits.
Toute application dans un environnement sévère, y compris les températures élevées/basses, l'humidité élevée, la salinité élevée, l'ammoniac élevé, etc., n'est pas autorisée sans confirmation officielle du fabricant. En cas de mauvaise application, la politique de garantie n'est plus garantie.
Expédition :Professionnel équipe : >15 ans d'expérience, propre usine, >10 ingénieurs, capacité de production puissante et système de gestion QC, fournissent des produits et services de bonne qualité ;* Marque fiable : Établi une coopération stable et à long terme avec des clients européens, a obtenu des éloges et une confiance élevées, et dispose d'un entrepôt aux Pays-Bas pour un meilleur service ;
* Fournir une simulation DIALux : Envoyez-nous les paramètres de vos applications, tels que la distance, la hauteur, la largeur, etc., notre équipe d'ingénieurs effectuera une simulation selon votre demande et vous recommandera le meilleur produit ;
Expédition :Tous nos luminaires LED sont conformes aux normes CE, RoHS. TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 listés pour les produits leaders.
Expédition :Remarque : Pour les petites commandes, l'express sera le meilleur. Et pour les commandes en gros, l'expédition par mer ou par train (destination Europe) est la meilleure, mais prend beaucoup de temps. Pour les commandes urgentes, nous suggérons par avion à l'aéroport plus notre partenaire d'expédition pour vous livrer à domicile.Q1 : Quelle est la garantie pour la lampe tubulaire LED TB7 ?
R : 5 ans de garantie. Si des problèmes de qualité de notre côté surviennent pendant cette période, nous prendrons en charge les frais d'expédition et le remplacement.
Q2 : Quelles méthodes de paiement pouvez-vous accepter ?R : Nous pouvons accepter plusieurs voies de paiement afin d'être plus flexibles et pratiques pour nos clients du monde entier, Western Union, Paypal, T/T, L/C. Mais généralement, la méthode de paiement standard est T/T pour les commandes en gros, 30% T/T à l'avance, solde 70% avant expédition. Les informations bancaires sont écrites dans la PI.
Q3 : Qu'est-ce que l'IRC ?
R : L'IRC est un chiffre qui reflète les couleurs réelles des objets. Un IRC plus élevé avec un coût plus élevé. Pour les tubes LED, l'IRC est principalement >80Ra, et 90Ra avec un coût plus élevé.
Q4 : Puis-je acheter uniquement le boîtier séparément ?
R : Désolé, nous fournissons uniquement le luminaire complet, mais le SKD/CKD peut être accepté.
Q5 : Y a-t-il des frais d'expédition bon marché pour importer dans notre pays ?
R : Pour les petites commandes, l'express sera le meilleur. Et pour les commandes en gros, l'expédition par mer ou par train (destination Europe) est la meilleure, mais prend beaucoup de temps. Pour les commandes urgentes, nous suggérons par avion à l'aéroport plus notre partenaire d'expédition pour vous livrer à domicile.
Q6 : Pouvons-nous obtenir de l'aide si nous avons notre propre position sur le marché ?R : Veuillez nous informer de vos idées détaillées sur votre marché, votre demande, nous discuterons et proposerons des suggestions utiles pour vous, afin de trouver la meilleure solution pour vous.
Q7 : Fonctions de gradation ?
R : Gradation DALI, PIR, 1-10V disponible, capteur de lumière du jour intégré disponible pour un contrôle intelligent en option.
Q8 : Quelles sont les applications de votre lampe tubulaire LED TB7 ?
R : Notre lampe highbay peut être appliquée dans les occasions suivantes :
> Remplacement pour fluorescent NCF ;
> Usine de transformation alimentaire ;
> Installations chimiques ;
> Entrepôt d'élevage d'animaux ;> Aire de lavage de voitures ;
> Lieux extérieurs et intérieurs ;
