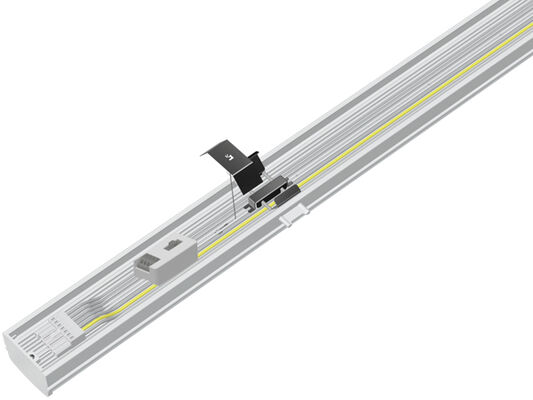

Module linéaire de rénovation LED universel Click-fast 75W à dip switch RM5Avec connecteur WAGO 5/7 pôles pour connexions multiples
Le module de rénovation linéaire RM5 est développé pour remplacer les luminaires fluorescents T5/T8 existants sur systèmes de rails.
Pour les luminaires fluorescents conventionnels, les fils d'origine du rail de distribution peuvent être connectés, et le câble de liaison est intégré dans le module via des connecteurs WAGO
connecteurs.
Il fonctionne avec presque tous les systèmes de rails de distribution installés au cours des 25 dernières années, une solution de rénovation parfaite pour remplacer les anciens tubes fluorescents T5/T8 de 2 x 36W, 1 x 58W et 2 x 58W avec et sans réflecteurs.

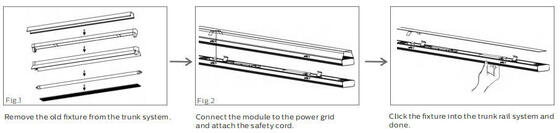

Installation rapide, remplacement facile du système de rails existant sans outils en moins de 40 secondes.
Aucune modification physique n'est nécessaire sur le système de rails existant, il suffit de brancher et de jouer
Caractéristiques principales et spécifications
- LED SMD2835 haute luminosité 0,5W 75LM Driver TRIDONIC/PHILIPS/BOKE avec dip switch;
- Compatible avec 95% des systèmes de rails de distribution leaders installés au cours des 25 dernières années;
- Solution de rénovation idéale pour remplacer les lampes fluorescentes T5/T8 de 2x36W, 1x58W et 2x58W ou les tubes LED existants avec et sans réflecteurs;
- Optiques 30/60/90/110/Double 25/25L/25R, 120 (avec couvercle PC) en option;
- Protection IP40/IK08;
- Aucune modification physique nécessaire sur le système de rails existant;
- Chaîne de sécurité réservée pour économiser les coûts de main-d'œuvre et double assurance de sécurité;
- Divers contrôles intelligents : 1-10V, DALI, capteur de mouvement, capteur de lumière du jour, Zigbee et d'urgence;
- Monophasé (L/N/E) ou triphasé (L1/L2/L3/N/FG) en option;
- Durée de vie L80/B10 @ 58 000 heures;
- Personnalisation disponible pour projets spéciaux;
Options disponibles
- Driver : Driver TRIDONIC / PHILIPS / BOKE Non-SELV
- Contrôles et gradation : 1-10V, DALI, capteur de mouvement, capteur de lumière du jour, Zigbee et d'urgence
- Angles de faisceau : 30/60/90/110/Double 25/25L/25R, 120 (avec couvercle PC) optiques en option
- Monophasé (L/N/E) ou triphasé (L1/L2/L3/N/FG) en option;
Applications recommandées
- Grandes surfaces de vente au détail ;
- Halls industriels ;
- Espaces d'entrepôt ;
- Halls d'usine ;
- Autres applications semi-industrielles ;
Spécifications techniques
Système général
| Matériau du boîtier |
Aluminium extrudé selon la norme EN755 |
| Matériau du diffuseur |
PC/PMMA extrudé selon la norme UNE-EN ISO 21305-1:2020, filtre UV conditionnel (IK10) |
| Couleur du boîtier |
Blanc (RAL9016), autres couleurs en option |
| Contrôle de groupe |
Triphasé commutable en option, L1 /L2 /L3 peuvent être modifiés par dip switch |
| Dissipation thermique des LED |
Par le corps du luminaire en aluminium 6063 sans ailettes, sans fluides conducteurs. Dissipation par convection passive assurant le contact thermique avec les modules LED grâce à une pâte à souder sans plomb à haute conductivité |
| Type de lampe |
LED échangeable |
| Sortie de lumière |
Directe |
| Hauteur de montage recommandée |
2 - 12 mètres |
| Maintenance |
Driver / Lentille ouverte / fermée avec vis |
| Driver |
Courant constant avec puissance réglable par dip switch, intégré dans le luminaire, pré-câblé |
| Contrôle de gradation |
ON-OFF | Gradation 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| Indice de protection IP |
IP40 |
| Indice de protection IK |
IK08 |
| Classe de protection |
Classe I |
| Fil incandescent |
850°C (Moins de 30s) |
| Entrée de câble |
H05RN-F 3*2.5mm2 | H05RN-F 5*2.5mm2 (Section max 4.0mm2) |
| Installation |
Remplacement direct |
| Fonction intelligente |
Urgence |
Système électrique
| Câblage traversant |
3x2.5mm2/5x2.5mm2 + 2x1.5 mm2 fil de gradation en standard |
| Tension principale |
220~240VAC/ 50/60Hz, 180-264VDC |
| Facteur de puissance (PF) |
≥0.93 |
| Distorsion harmonique totale (THD) |
＜10% |
| Type de sortie |
Non-SELV (non isolé) |
| Facteur de scintillement |
＜1% |
| Mesure de visibilité stroboscopique (SVM) |
＜0.4 |
| Perceptibilité des effets stroboscopiques (Pst) |
＜1 |
| Connexion de terminal |

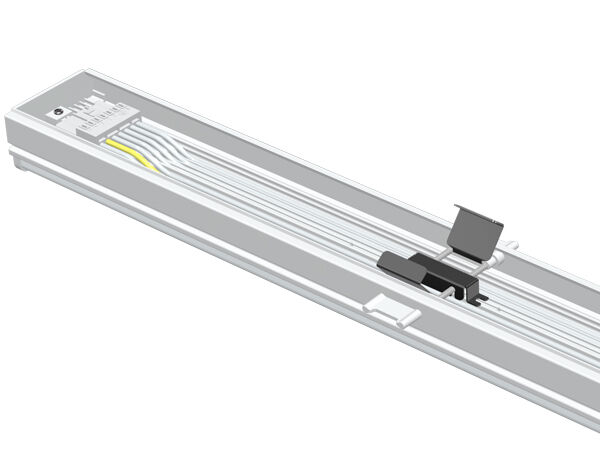

Câblage en boucle inclus, connecteur WAGO 5/7 pôles |
| Puissance des luminaires |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
Système photométrique
| LED |
SMD2835 (0.5W) |
| CCT (Température de couleur corrélée) |
CCT unique (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT en option (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K au choix)
|
| IRC (Indice de rendu des couleurs) |
>80Ra pour standard (>90Ra pour IRC plus élevé disponible) |
| Sécurité photobiologique |
RG0 (exempt de risque) |
| CEE (Classe d'efficacité énergétique) |
A++ |
| SDCM (Écart type de correspondance des couleurs) |
＜5 (SDCM<3 en option) |
| UGR (4H, 8H) |
24.9 (Transversal) 23.4 (Longitudinal) |
| Angle de faisceau |
30° | 60° | 90° | 120° | Asymétrique 25° G | Asymétrique 25° D | 25° Double |
| Durée de vie utile moyenne du luminaire |
100 000 heures (L80B10) |
| Maintien du flux lumineux en fin de vie |
>70% |
| Efficacité lumineuse |
160LPW (PROLine) en option |
| Produit |
Module de rénovation LED linéaire RM |
| Puissance nominale |
75W DIP (25~75W) |
| Lumens délivrés @ 5000K, IRC>80 (PRO) |
Max. 12 000 lm |
Conditions de fonctionnement
| Température / humidité de fonctionnement |
-20~ +50℃ (-4°F ~ 122°F) / 5~85% HR, sans condensation |
| Température / humidité de stockage |
-40~ +60℃ (-40°F ~ 140°F) / 5~85% HR, sans condensation |
| Temps de vie utile moyen des LED L90B10 |
≥0.96 |
| Durée de vie nominale (Tp <70℃) |
Jusqu'à 100 000H |
| MTBF du driver |
500 000H, MIL-HDBK-217F(25℃) |
| Résistant aux vibrations |
10~500Hz, 5G 12min / 1cycle, période de 72min. Chaque axe X, Y, Z |
| Bruit acoustique |
＜25dB (distance de 30cm, fonctionnement normal) |
| Garantie |
5 ans (extensible jusqu'à 7 ans) |
Certifications
| Certificat mondial |
ENEC | CE | RoHS | D-mark | KEMA-KEUR Listé, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directives de sécurité |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Directives CEM |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Autres directives |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolérance du flux lumineux, tolérance de puissance et tolérance de température de couleur ±5%, 5000K et IRC>80.
* Faisceau lumineux, distribution de l'intensité lumineuse et efficacité lumineuse examinés conformément à la norme EN ISO 17025:2005 pour la série de normes EN13032 et la norme LM-79.
* Informations produit à jour et conditions générales de garantie disponibles sur notre site web www.DUALRAYS.com
* Informations détaillées sur les flux lumineux et les puissances pour les index individuels indiqués sur la fiche technique du produit.
* Les valeurs peuvent être sujettes à modification en raison du binning des LED.
* Paramètres de la fiche technique donnés pour Ta=25℃, basés sur 4000K/80Ra, 10% d'efficacité supérieure avec 70Ra

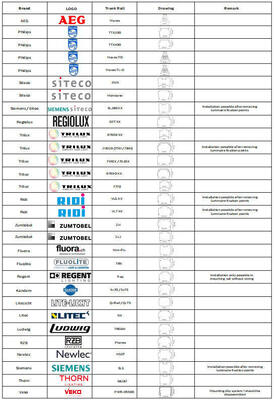

Liste des systèmes compatibles
Instructions d'installation et de sécurité
- Pour éviter tout choc électrique, assurez-vous que l'alimentation est coupée avant l'installation
- La lampe doit être installée et utilisée par un électricien ou un technicien qualifié conformément au Code national de l'électricité et aux codes locaux correspondants
- Déballez et examinez la lampe attentivement, signalez tout dommage et conservez tous les matériaux d'emballage si une partie a été endommagée pendant le transport
- Si la lampe est endommagée, ne l'utilisez pas !
Déclaration du fabricant
Conformément à la norme internationale des luminaires LED, DUALRAYS déclare officiellement que les produits de la série DUALRAYS LED Linear Light (module de rénovation linéaire) ne sont autorisés qu'à être appliqués dans un environnement intérieur ou semi-extérieur neutre. DUALRAYS promet une garantie complète pour les produits. Toute application dans un environnement sévère, y compris des températures élevées/basses, une humidité élevée, une salinité élevée, une teneur élevée en ammoniac, etc., n'est pas autorisée sans confirmation officielle du fabricant. En cas de mauvaise application, la politique de garantie n'est plus garantie.
Capacités de l'entreprise
- Équipe professionnelle :>15 ans d'expérience, propre usine, >10 ingénieurs, capacité de production puissante et système de gestion QC
- Marque fiable : Coopération stable à long terme établie avec des clients européens, entrepôt aux Pays-Bas pour un meilleur service
- Simulation DIALux : Notre équipe d'ingénieurs fournit des services de simulation basés sur vos paramètres d'application
- Normes de qualité : Tous les luminaires LED sont conformes aux normes CE, RoHS avec certifications TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Informations d'expédition
Pour les petites commandes, l'expédition express est recommandée. Pour les commandes en gros, le transport maritime ou ferroviaire (destination Europe) est le plus rentable mais prend plus de temps. Pour les commandes urgentes, nous suggérons le fret aérien vers l'aéroport plus la livraison par notre partenaire d'expédition à votre porte.
Questions fréquemment posées
Q1 : Quelle est la garantie de la lampe tubulaire LED TB7 ?
RÉ : 5 ans de garantie. Si des problèmes de qualité de notre côté surviennent pendant cette période, nous prendrons en charge les frais d'expédition et le remplacement.
Q2 : Quels modes de paiement acceptez-vous ?
RÉ : Nous acceptons plusieurs modes de paiement, notamment Western Union, PayPal, T/T, L/C. Le paiement standard pour les commandes en gros est T/T : 30% à l'avance, 70% de solde avant expédition. Les informations bancaires sont fournies dans la PI.
Q3 : Qu'est-ce que l'IRC ?
RÉ : L'IRC (Indice de rendu des couleurs) indique la précision avec laquelle les couleurs apparaissent sous la lumière. Un IRC plus élevé offre une meilleure précision des couleurs à un coût plus élevé. L'IRC standard est >80Ra, avec 90Ra disponible à un coût plus élevé.
Q4 : Puis-je acheter uniquement le boîtier séparément ?
RÉ : Nous fournissons uniquement des luminaires complets, mais des options SKD/CKD (Semi-Knocked Down/Completely Knocked Down) sont disponibles.
Q5 : Existe-t-il des frais d'expédition bon marché pour importer dans notre pays ?
RÉ : Pour les petites commandes, l'expédition express est recommandée. Pour les commandes en gros, le transport maritime ou ferroviaire (destination Europe) est le plus rentable. Pour les commandes urgentes, le fret aérien vers l'aéroport plus le service de livraison est suggéré.
Q6 : Pouvons-nous obtenir de l'aide si nous avons notre propre position sur le marché ?
RÉ : Veuillez nous informer de vos exigences détaillées du marché. Nous discuterons et proposerons des suggestions utiles pour trouver la meilleure solution pour vous.
Q7 : Quelles fonctions de gradation sont disponibles ?
RÉ : Gradation DALI, PIR, 1-10V disponible. Capteur de lumière du jour intégré disponible pour les options de contrôle intelligent.
Q8 : Quelles sont les applications de votre lampe tubulaire LED TB7 ?
RÉ : Les applications comprennent : Remplacement pour NCF fluorescent ; Usines de transformation alimentaire ; Installations chimiques ; Entrepôts d'étables ; Stations de lavage de voitures ; Lieux extérieurs et intérieurs.
