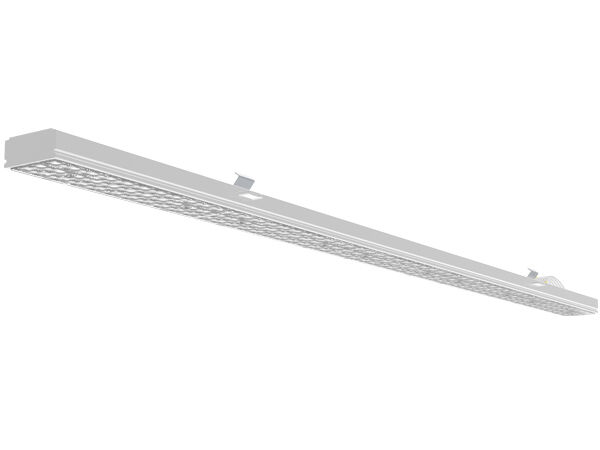

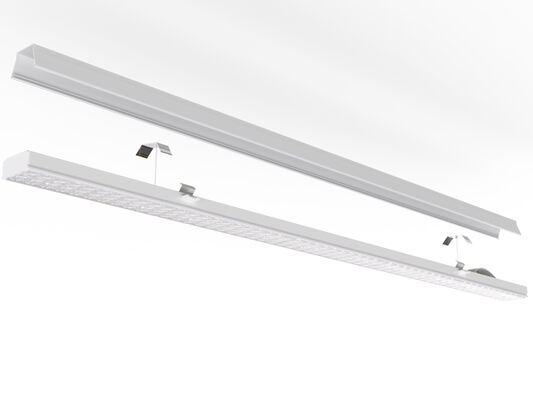

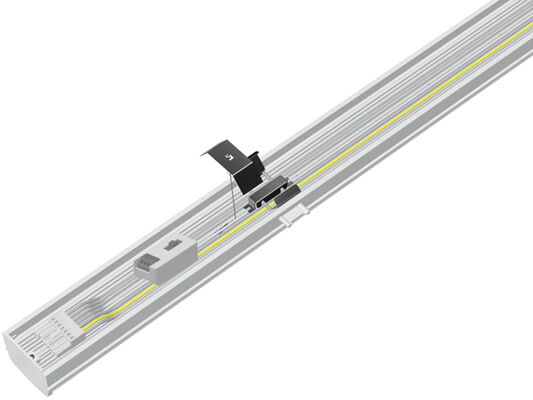

Cliquez rapidement sur 75W DIP Commutable RM5 Universal LED Module de lumière de réaménagement linéaire Commutez votre système de raccordement T5/T8 existant AEG Fluora Fluolite Kandem Lite Licht Regiolux Zumtobel Philips ect
Le module de réaménagement linéaire RM5 est conçu pour remplacer les luminaires fluorescents T5/T8 existants sur les systèmes ferroviaires.
Pour les luminaires fluorescents conventionnels, les fils d'origine dans le rail de tronc peuvent être cassés, et le câble de liaison est conçu à l'intérieur du module via WAGO
les connecteurs.
Il fonctionne avec presque tous les systèmes de rails intégrés installés au cours des 25 dernières années, une solution de retrofit parfaite pour remplacer les anciennes lampes fluorescentes T5/T8 de 2 x 36w, 1 x 58w et 2 x 58w avec et sans réflecteurs.

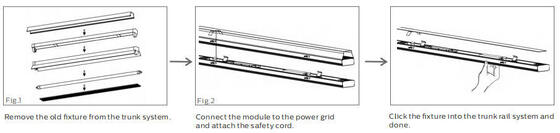

Installation rapide, remplacement facile avec le système de coffre existant sans outils en 40 secondes.
Aucune modification physique n'est nécessaire sur le système de tronc existant, juste brancher et jouer
Caractéristiques et spécifications principales
- LED SMD2835 haute luminosité 0,5 W 75LM TRIDONIC/PHILIPS/BOKE Driver avec commutateur DIP;
- Compatible avec 95% des systèmes de conduites les plus performants installés au cours des 25 dernières années;
- Solution idéale de retrofit pour remplacer les lampes fluorescentes T5/T8 de 2x36W, 1x58W et 2x58W existantes ou les tubes à LED avec et sans réflecteurs;
- L'éclairage de l'appareil doit être de type LED, à l'aide d'une lampe de poche.
- Protection IP40/IK08;
- Il n'est pas nécessaire de procéder à des modifications physiques sur le système de canalisation existant;
- Chaîne de sécurité réservée à l'économie de coûts de main-d'œuvre et à la double sécurité;

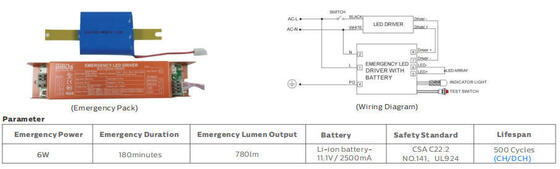

- Différentes commandes intelligentes: 1-10V, DALI, capteur de mouvement, capteur de lumière du jour, Zigbee et d'urgence;
- Les caractéristiques du système de freinage doivent être définies en fonction de l'état de l'appareil.
- L80/B10 @ durée de vie de 58 000 heures;
- Personnalisation disponible pour les projets spéciaux;
Options à votre disposition
- Conducteur: TRIDONIC / PHILIPS / BOKE Conducteur non autonome
- Contrôle et atténuation: 1-10V, DALI, capteur de mouvement, capteur de lumière du jour, Zigbee et urgence
- Angles de faisceau: 30/60/90/110/double 25/25L/25R, 120 (avec couverture PC) Optique facultative
- Les caractéristiques du système de freinage doivent être définies en fonction de l'état de l'appareil.

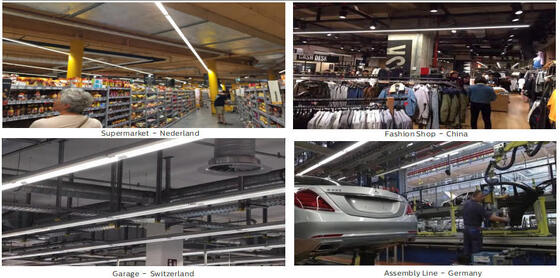

Applications recommandées
- Les grands points de vente au détail;
- Salles industrielles;
- Les espaces d'entreposage;
- Salles d' usine
- autres applications semi-industrielles;
Spécifications techniques
Système général
| Matériel de logement |
Aluminium extrudé selon la norme EN755 |

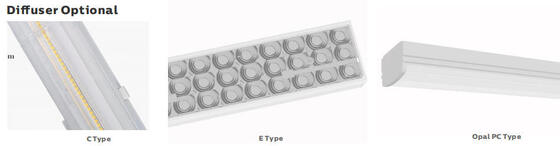

| Matériau du diffuseur |
PC/PMMA extrudé conformément à la norme UNE-EN ISO 21305-1:2020, sous condition de filtrage UV (IK10) |
| Couleur du boîtier |
Blanc (RAL9016), autres couleurs facultatives |
| Contrôle de groupe |
Optionnel, L1 / L2 / L3 peut être changé par commutateur DIP |
| LED Dissipation thermique |
Grâce à un corps de luminaire 6063 AL sans aileron, sans fluides conducteurs. dissipation par convection passive assurant le contact thermique avec les modules LED grâce à une haute conductivité |
| Type de lampe |
LED échangeable |
| Sortie de lumière |
Directement |
| Hauteur de montage recommandée |
2 à 12 mètres |
| Maintenance |
Conducteur / Lentille ouverte / Fermeture à vis |
| Le conducteur |
Courant constant avec réglable de puissance par commutateur DIP, intégré dans l'appareil lumineux, pré-câblé |
| Contrôle de l'obscurcissement |
On-Off. 1 à 10 V d'obscurcissement. DALI-2. Mesh. |
| Classification de propriété intellectuelle |
Résistance à la corrosion |
| Rating IK |
Le taux de change |
| Classe de protection |
Classe I |
| Fil lumineux |
850°C (moins de 30 °C) |
| Entrée de câble |
H05RN-F 3*2.5mm2 H05RN-F 5*2.5mm2 (section maximale de 4.0mm2) |
| Installation |
Remplacement direct |
| Fonction intelligente |
Urgence |
Système électrique
| Les câbles à travers |
3x2,5 mm2/5x2,5 mm2 + 2x1,5 mm2 de fil d'amincissement comme support |
| Tensions principales |
220 à 240 VAC/ 50/60 Hz, 180 à 264 VDC |
| Facteur de puissance (PF) |
≥ 093 |
| Distorsion harmonique totale (THD) |
< 10% |
| Type de sortie |
Non-SELV (non isolé) |
| Facteur de clignement |
< 1% |
| Mesure de la visibilité stroboscopique (SVM) |
Le taux de dépôt4 |
| Perceptibilité des effets stroboscopiques (Pst) |
< 1 |

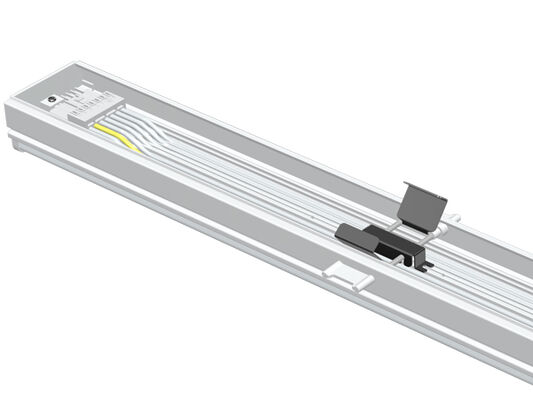

| Connexion au terminal |
Le câblage en boucle est inclus, connecteur WAGO 5/7 pôles |
| Puissance des luminaires |
B10A |
B16A |
C10A |
C16A |
| 75 W |
18 |
29 |
26 |
42 |
Système de photométrie
| Les LED |
Pour les appareils à commande numérique: |
| TCC (température de couleur corrélée) |
Un seul CCT (3000K)
3 CCT en option (3000-4000-5000K. 3000-4500-6000K. 4000-5000-6000K pour le choix)
|
| CRI (indice de rendu des couleurs) |
> 80Ra pour la norme (> 90Ra pour un CRI plus élevé disponible) |
| Sécurité photobiologique |
RG0 (exonéré de risque) |
| CEE (classe d'efficacité énergétique) |
A++ |
| SDCM (déviation standard de l'appariement des couleurs) |
Le nombre total d'heures d'essai est le nombre de jours d'essai. |
| UGR (4H, 8H) |
24.9 (croisée) 23.4 (longitude) |

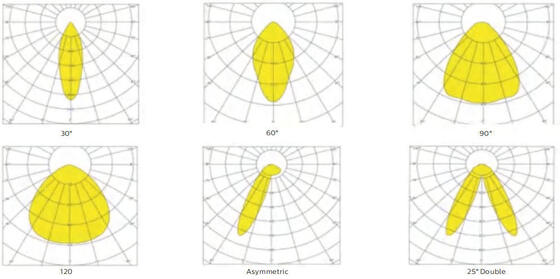

| Angle du faisceau |
30° 60° 90° 120° Asymétrique 25° L Asymétrique 25° R 25° Double |
| Durée de vie utile moyenne des luminaires |
100,000 heures (L80B10) |
| Maintenance du luminaire à l'E.O.L. |
> 70% |
| Efficacité lumineuse |
160LPW (PROLine) Facultatif |
| Produit |
Module de réaménagement de LED linéaire RM |
| Puissance nominale |
DIP de 75 W (25 à 75 W) |
| Les lumens délivrés @ 5000K, CRI>80 (PRO) |
Max. 12 000 lm |
Conditions de fonctionnement
| Opération Température / humidité |
-20 à +50 °C (-4 à 122 °F) / 5 à 85% de HRC, non condensé |
| Température de stockage / humidité |
-40 à +60°C (-40 à 140°F) / 5 à 85% de H.R., non condensé |
| Temps d'utilisation moyen de la LED L90B10 |
≥ 096 |
| Durée de vie nominale nominale (Tp < 70°C) |
Jusqu'à 100 000 H |
| Le conducteur MTBF |
500,000H, MIL-HDBK-217F ((25°C) |
| Résistant aux vibrations |
10 ~ 500 Hz, 5G 12 min / 1 cycle, période de 72 min. Chacun le long des axes X, Y, Z |
| Bruit acoustique |
< 25 dB (30 cm de distance, fonctionnement normal) |
| Garantie |
5 ans (prolongé jusqu'à 7 ans) |
Certifications
| Certificat mondial |
ENEC CE RoHS D-marque KEMA-KEUR coté SAA C-Tick RCM CB ETL/CETL DLC Premium |
| Directives relatives à la sécurité |
Je suis en train d'étudier le code de la route. |
| Les directives EMC |
Il est très facile de trouver des gens qui ont besoin de vous. |
| Autres directives |
Je suis d'accord avec vous. |
* Tolérance au flux lumineux, tolérance à la puissance et tolérance à la température de couleur ±5%, 5000 K et IRC> 80.
* Faisceau lumineux, répartition de l'intensité lumineuse et efficacité lumineuse examinés conformément à la norme EN ISO 17025:2005 pour la série de normes EN13032 et la norme LM-79.
* Les informations actualisées sur le produit et les conditions générales de garantie sont disponibles sur notre site www.DUALRAYS.com
* Informations détaillées sur les flux lumineux et les puissances pour les indices individuels indiqués sur la fiche de données du produit.
* Les valeurs peuvent être modifiées en raison de l'emballage des LED.
* Paramètres indiqués dans la fiche de données pour Ta=25°C, basés sur 4000K/80Ra, efficacité 10% plus élevée avec 70Ra

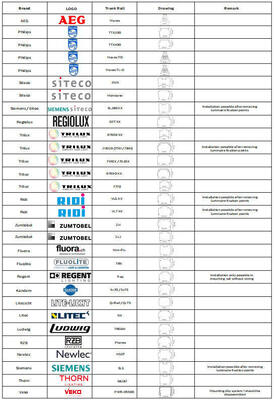

Liste des systèmes compatibles
Instructions d'installation et de sécurité
- Pour éviter les chocs électriques, assurez-vous que l'alimentation est coupée avant l'installation
- La lampe doit être installée et utilisée par un électricien ou un technicien qualifié conformément au code national de l'électricité et aux codes locaux correspondants.
- Déballer et examiner la lampe avec soin, signaler tout dommage et conserver tous les matériaux d'emballage si une partie a été endommagée pendant le transport
- Si la lampe est endommagée, ne l'utilisez pas!
Déclaration du fabricant
Selon la norme internationale des luminaires LED,DUALRAYS affirme officiellement que les produits de la série DUALRAYS LED Linear Light (Linear Retrofit Module) ne peuvent être appliqués qu'à un environnement neutre intérieur ou semi-extérieur. DUALRAYS promet une garantie complète pour les produits. Toute application dans un environnement sévère, y compris à haute/faible température, humidité élevée, salinité élevée, ammoniac élevé, etc.n'est pas autorisé sans confirmation officielle du fabricantEn cas de mauvaise application, la garantie n'est plus garantie.
Capacités de l'entreprise
- L' équipe professionnelle:>15 ans d'expérience, usine propre, équipe de 10 ingénieurs, puissante capacité de production et système de gestion de la qualité
- Marque fiable:Une coopération stable et à long terme avec des clients européens, entrepôt aux Pays-Bas pour un meilleur service
- Simulation du DIALux:Notre équipe d'ingénieurs fournit des services de simulation basés sur vos paramètres d'application
- Normes de qualité:Tous les luminaires à LED sont conformes aux normes CE, RoHS avec les certifications TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Informations sur le transport maritime
Pour les petites commandes, l'expédition express est recommandée. Pour les commandes en vrac, l'expédition maritime ou ferroviaire (destination Europe) est la plus rentable, mais prend plus de temps.Nous suggérons le fret aérien à l'aéroport plus notre partenaire de livraison à votre porte.
Questions fréquemment posées
Q1: Quelle est la garantie pour la lampe tubulaire à LED TB7?
Réponse: 5 ans de garantie. Si des problèmes de qualité de notre part se produisent pendant cette période, nous couvrirons les frais d'expédition et de remplacement.
Q2: Quels modes de paiement acceptez-vous?
RE: Nous acceptons plusieurs méthodes de paiement, y compris Western Union, PayPal, T/T, L/C. Le paiement standard pour les commandes en vrac est T/T: 30% d'avance, 70% de solde avant expédition..
Q3: Qu'est-ce que l'IRC?
RE: CRI (Color Rendering Index) indique la précision avec laquelle les couleurs apparaissent sous la lumière.avec 90Ra disponible à un coût plus élevé.
Q4: Puis-je acheter le logement séparément?
RE: Nous fournissons uniquement des luminaires complets, mais des options SKD/CKD (Semi-Knocked Down/Completely Knocked Down) sont disponibles.
Q5: Y a-t-il un coût d'expédition bon marché pour importer dans notre pays?
RE: Pour les petites commandes, l'expédition express est recommandée. Pour les commandes en vrac, l'expédition maritime ou ferroviaire (destination Europe) est la plus rentable.le fret aérien vers l'aéroport et le service de livraison sont suggérés.
Q6: Pouvons-nous obtenir un soutien si nous avons notre propre position sur le marché?
RE: Veuillez nous informer de vos exigences détaillées en matière de marché.
Q7: Quelles fonctions d'obscurcissement sont disponibles?
RE: DALI, PIR, 1-10V de gradation disponible.
Q8: Quelles sont les applications de votre lampe tubulaire à LED TB7?
RE: Les applications comprennent: le remplacement des NCF fluorescents; les usines de transformation alimentaire; les installations chimiques; les entrepôts stables pour animaux; les lave-autos; les endroits extérieurs et intérieurs.
