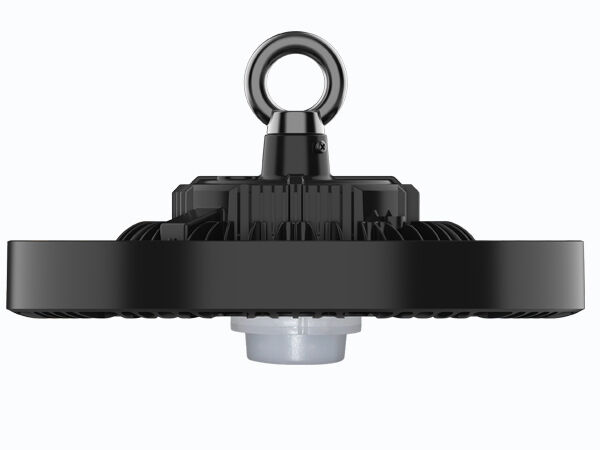

* ADC12 Moulage sous pression Al, Forgé intégralement, Excellente conductivité thermique ;
* LED SMD2835 haute luminosité SAN'AN / LUMILEDS, Driver développé par DUALRAYS ou Driver SOSEN / en option ;
* Protection IP65 / IK08 ;
* Angle de faisceau de 60°/90°/120° en option ;
* Finition avec revêtement en poudre résistante à la corrosion ;
* Installations multiples : Suspension par boucle, Montage au plafond, Montage mural ;
* Divers contrôles intelligents : 1-10V, Détecteur de mouvement, Détecteur de lumière du jour, Zigbee et Urgence ;
* 3 CCT en option (A : 3000-4000-5000K ; B : 3000-4500-6000K ; C : 4000-5000-6000K) ;
* Alimentation commutable par DIP Switch en standard (100%-80%-60%) ;
* Pas d'UV ni d'IR et totalement sans mercure ;
* L80/B10 @ 61.000h ;

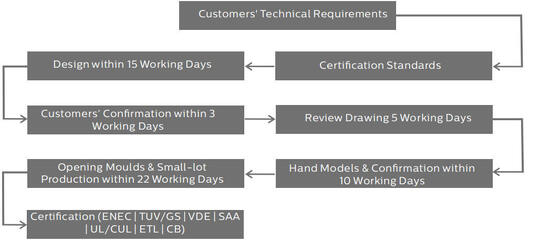

* Personnalisation prise en charge pour les projets spéciaux ;
Options :
> Driver : Driver intégré développé par DUALRAYS, design fin, durable et compact.
> 3 CCT en option ;
> Alimentation commutable par DIP Switch (100%-80%-60%) ;

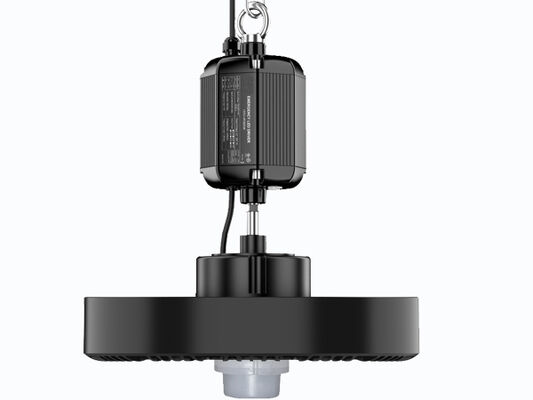

> Contrôles et gradation : 1-10V, Détecteur de mouvement, Détecteur de lumière du jour, Zigbee et Urgence ;

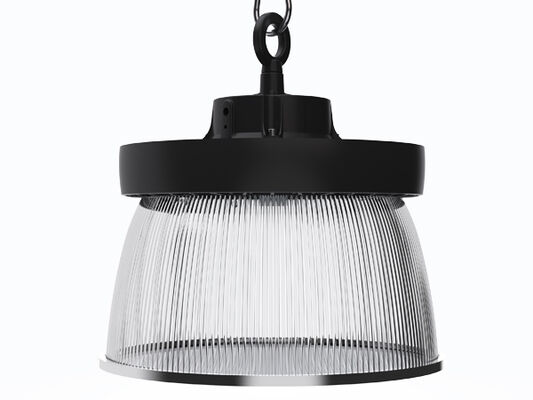

> Réflecteur : Réflecteur PC avec/sans couvercle. Montage sur tube.
> Installation : Suspension par boucle, Montage au plafond, Montage mural ;
> Remplacement des sources lumineuses HID ou MH traditionnelles ;

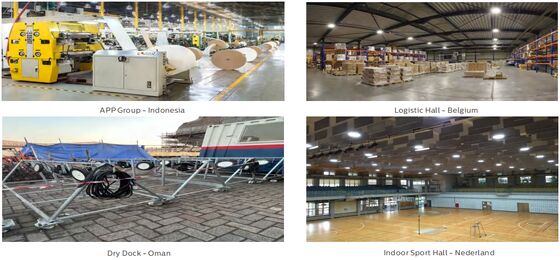

> Halles d'usine et zones de production ;
> Entrepôts et halls logistiques ;
> Quincailleries et mégas-magasins ;
> Stades et autres installations sportives ;
> Remplacement des lampes traditionnelles ;

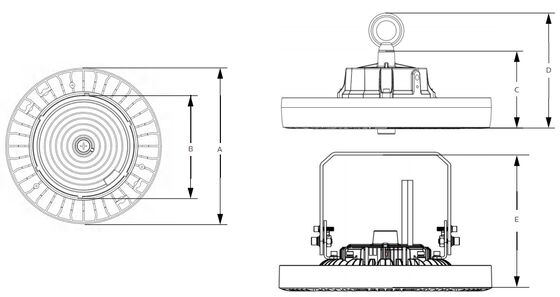

| Puissance/W Taille A / mm Taille B / mm Taille C / mm Taille D / mm Taille E / mm |
| 100 φ280 φ178 88 139 203 |
| 150 φ280 φ178 88 139 203 |
| 200 φ280 φ178 88 139 203 |
| Système général |
Matériau du boîtier : Aluminium moulé sous pression haute pression ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 selon la norme UNE EN 1706, revêtement en poudre |
| Matériau du diffuseur : PC injecté selon la norme UNE-EN ISO 294-2:2019, filtre UV conditionnel (IK08) |
| Couleur du boîtier : Noir métallisé (RAL9017), Autres couleurs en option |
| Joints d'étanchéité : Mousse de silicone |
Dissipation thermique des LED : Par le corps du luminaire en AL ADC12 sans ailettes, sans fluides conducteurs. Dissipation par convection passive
assurant le contact thermique avec les modules LED grâce à une pâte à souder sans plomb à haute conductivité |

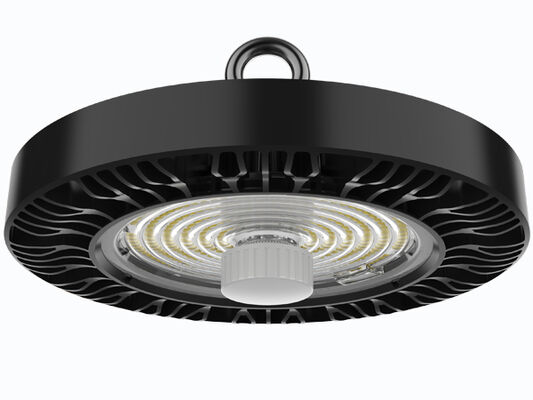

| Système optique : Optique à lentille, réflecteur PC/alu en option |
Finition : Revêtement en poudre de polyester, pulvérisé électrostatiquement et sublimé au four, Résistant à la
corrosion |

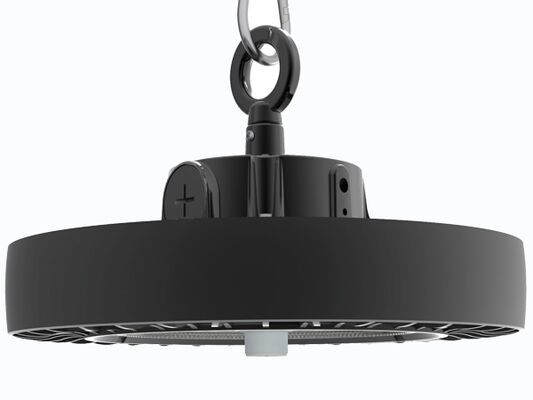

| Hauteur de montage recommandée : 5 - 15 mètres |
| Maintenance : LED non échangeables, driver échangeable |
| Driver : Courant constant avec puissance optionnelle réglable via interrupteur DIP, intégré au luminaire, pré-câblé |
| Contrôle de gradation : ON-OFF | Gradation 1-10V | DALI-2 | Zigbee |
| IP (Indice de Protection) : IP65 |
| IK (Résistance aux chocs) : IK08 |
| Classe de protection : Classe Ⅰ |
| Fil incandescent : 750°C (Moins de 30s) |
| Presse-étoupe : Plastique M20x1.5 – IP68 | Plastique M25x1.5 – IP68 (en option) |
| Installation : Suspension par boucle | Montage sur support |

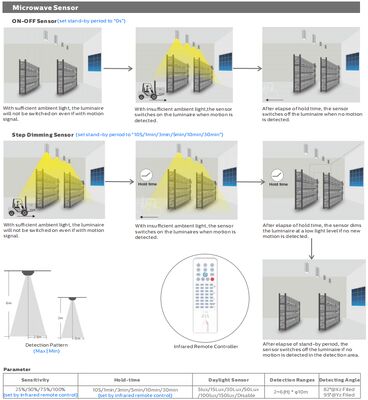

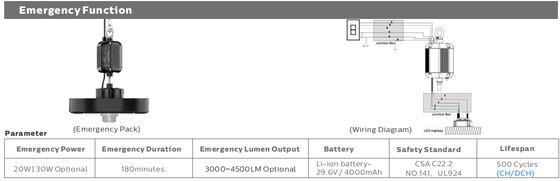

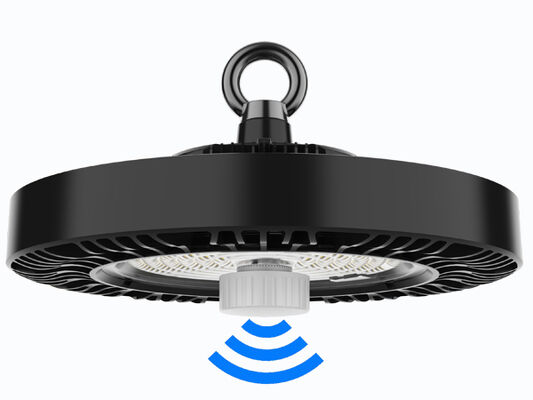

Fonction intelligente : Capteur PIR avec seuil de lumière du jour | Capteur micro-ondes avec seuil de lumière du jour ou récupération de la lumière du jour | Urgence
harvesting| Urgence |
| Rapport de flux lumineux ascendant : ULOR 0 |
| Rapport de flux lumineux descendant : DLOR 100% |
| Système électrique |
| Connexion électrique : 0,3 m 3*1,0 mm2 en standard, max 3x2,5 mm2 + 2x1,5 mm2 fil de gradation, extrémités de fil libres, fil de longueur sur mesure avec prise EU/AU/US en option |
| Tension principale : 100~277VAC/ 50/60Hz, 140-280VDC |
| Facteur de puissance (PF) : ≥0,97 |
| Distorsion harmonique totale (THD) : ＜20% |
| Protection contre les surtensions : DM : 6kV,CM : 6kV,Critère B |
SPD (Optionnel) : Type 2, protecteur contre les surtensions transitoires de 10kV et 20kA. Connexion en série avec thermofusible
disconnecteur pour une protection plus efficace en fin de vie |
| Type de sortie : Non-SELV (non isolé) |
| Facteur de scintillement : ＜1%Perceptibilité des effets stroboscopiques (Pst) ＜1 |
| Mesure de la visibilité stroboscopique (SVM) : ＜0,4 |
| Perceptibilité des effets stroboscopiques (Pst) : ＜1 |
| Puissance des luminaires B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Module via disjoncteurs LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Système de photométrie |
| LED : SMD2835 (1W) |
|
CCT (Température de couleur corrélée) : CCT unique (3000K | 4000K | 5000K | 5700K |6500K)
Tri-couleur en option (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K au choix)
|
| IRC (Indice de rendu des couleurs) : >80Ra en standard (>90Ra pour un IRC plus élevé disponible) |
| Sécurité photobiologique : RG0 (exempt de risque) |
| EEC (Classe d'efficacité énergétique) : A++ |
| SDCM (Écart type de correspondance des couleurs) : ＜5 (SDCM<3 en option) |
|
UGR (4H, 8H) : 33,9 (Croix)
33,9 (Longitudinal)
|

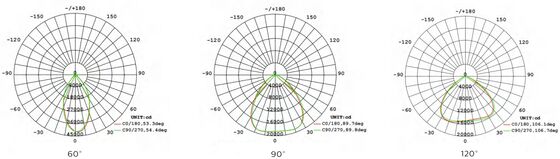

| Angle de faisceau : 60° | 90° | 120° en option |
| Durée de vie utile moyenne du luminaire : 61 000 heures (L80B10) |
| Maintien du flux lumineux en fin de vie >70% |
| Efficacité lumineuse : 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) en option |
| Puissance nominale : 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Max. 15.000lm Max. 22.500lm Max. 30.000lm |
|
Lumens délivrés
@ 5000K, CRl>80 (PRIME) Max. 17.000lm Max. 25.500lm Max. 34.000lm
|
| (ULTRA) Max. 19.000lm Max. 28.500lm Max. 38.000lm |
| Conditions de fonctionnement |
| Température / Humidité de fonctionnement : -30~ +60℃ (-22°F ~ 140°F) / 5~85% HR, non condensé |
| Température / Humidité de stockage : -30~ +80℃ (-22°F ~ 176°F) / 5~85% HR, non condensé |
| Durée de vie utile moyenne des LED L80B10 : ≥100.000H |
| Durée de vie nominale nominale (Tp <70℃) : Jusqu'à 100 000H |
| MTBF du driver : 198.000H,MIL-HDBK-217F(25℃) |
| Résistance aux vibrations : 10~500Hz,5G 12min / 1cycle,période pendant 72min. Chacun le long des axes X, Y, Z |
| Bruit acoustique : ＜25dB (distance de 30cm, fonctionnement normal) |
| Garantie : 5 ans (Extensible jusqu'à 7 ans) |
| Certifications |
| Certificat mondial : ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directives de sécurité : EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Directives CEM : EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Autres directives : IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolérance du flux lumineux, tolérance de la puissance et tolérance de la température de couleur ±5%, 5000K et CRl>80.
* Le faisceau lumineux, la répartition de l'intensité lumineuse et l'efficacité lumineuse ont été examinés conformément à la norme EN ISO 17025:2005 pour la série de normes EN13032 et la norme LM-79.
* Informations sur les produits à jour et conditions de garantie générales disponibles sur notre site Web www.DUALRAYS.com
* Des informations détaillées sur les flux lumineux et les puissances pour les indices individuels sont indiquées sur la fiche technique du produit.
* Les valeurs peuvent être sujettes à modification en raison du binning des LED.
* Les paramètres de la fiche technique sont donnés pour Ta=25°C, basés sur 4000K/80Ra, 10% d'efficacité en plus avec 70Ra

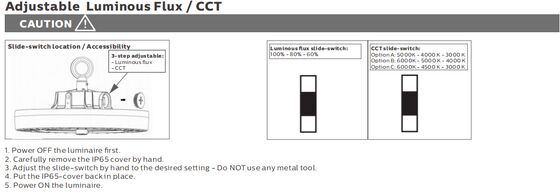

1. Coupez d'abord l'alimentation du luminaire.
2. Retirez soigneusement le couvercle IP65 à la main.
3. Réglez l'interrupteur coulissant à la main sur le réglage souhaité - N'UTILISEZ AUCUN OUTIL MÉTALLIQUE.
4. Remettez le couvercle IP65 en place.
5. Mettez le luminaire sous tension.
Coupez l'alimentation, connectez le fil CA.
Connexion de gradation (avec driver gradable)
1.Compatible avec la gradation 0-10V.
2.Connectez les fils comme sur le schéma ci-dessus.
| Puissance/W Boîte intérieure Carton extérieur QTY”/CTN Unité N.W G.W/Carton |
| 100 295x115x298mm 615x308x320mm 5PCS 2.2Kg 13.9Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2.4Kg 14.2Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2.6Kg 14.6Kg |
Veuillez lire toutes les instructions ci-dessous avant l'installation :
* Pour éviter tout choc électrique, assurez-vous que l'alimentation est coupée avant l'installation.
* La lampe doit être installée et utilisée par un électricien ou un technicien qualifié conformément au Code national de l'électricité et aux codes locaux correspondants.
* Déballez et examinez soigneusement la lampe, signalez tout dommage et conservez tous les matériaux d'emballage si une partie du produit a été endommagée pendant le transport.
* Si la lampe est endommagée, ne l'utilisez pas !
Déclaration :
Conformément à la norme internationale des luminaires LED, DUALRAYS déclare officiellement que les produits de la série DUALRAYS LED Highbay Light (UFO Highbay) ne sont autorisés à être appliqués qu'à un environnement neutre intérieur ou semi-extérieur. Parallèlement, DUALRAYS promet une garantie complète pour les produits.
Toute application dans un environnement sévère, y compris les températures élevées/basses, l'humidité élevée, la salinité élevée, l'ammoniac élevé, etc., n'est pas autorisée sans la confirmation officielle du fabricant. En cas de mauvaise application, la politique de garantie n'est plus garantie.
* Équipe professionnelle : >15 ans d'expérience, propre usine, >10 équipes d'ingénieurs, capacité de production puissante et système de gestion du contrôle qualité, fournissent à la fois un produit et un service de bonne qualité ;
* Marque fiable : A établi une coopération stable et à long terme avec les clients européens, a obtenu de grands éloges et une grande confiance, et dispose d'un entrepôt aux Pays-Bas pour un meilleur service ;
* Fournir une simulation DIALux : Envoyez-nous vos paramètres d'applications, tels que la distance, la hauteur, la largeur, etc., notre équipe d'ingénieurs effectuera une simulation en fonction de votre demande et vous recommandera le meilleur produit ;
* Tous nos luminaires LED sont conformes à la norme CE, RoHS. TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80 listés pour les principaux produits.
