* LED SAN'AN SMD2835 à haute luminosité, TRIDONIC/ non-SELV High PF Pas de clignotement du pilote DIP réglage de la puissance du commutateur facultatif;

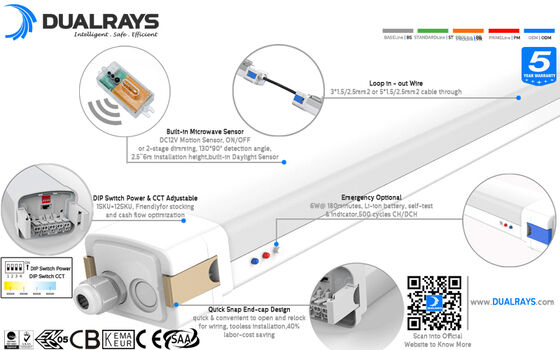

* Conception de boucle Cap de fin, rapide et pratique à ouvrir et à verrouiller pour le câblage, améliore considérablement l'efficacité et économise le coût de la main-d'œuvre;
* Protection IP65 / IK10;
* l'angle du faisceau de 120°;
*Les caractéristiques suivantes sont nécessaires:
* Les installations multiples: suspension, montage murale;

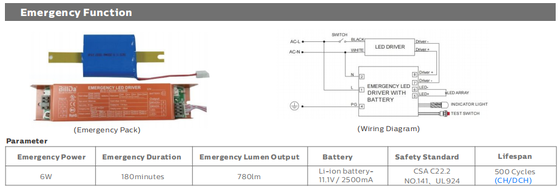

* Différentes commandes intelligentes: 1-10V, DALI, capteur de mouvement, capteur de lumière du jour, Zigbee et d'urgence;
* 3 CCT facultatif (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Les caractéristiques du système de freinage doivent être définies en fonction de l'état de l'appareil.
* Aucun rayonnement UV ou IR et entièrement exempt de mercure;
* L80/B10 @ 62.000h;
* Support personnalisé pour des projets spéciaux;
Les options:
> Conducteur: / TRIDONIC / BOKE Conducteur non autonome avec technologie DIP en option.
> 3 CCT facultatives (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

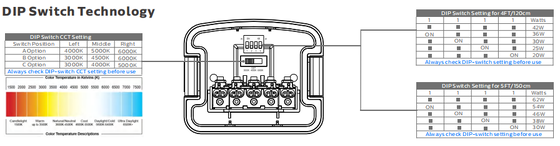

> Puissance commutée DIP;
> Contrôle et atténuation: 1-10V, DALI, capteur de mouvement, capteur de lumière du jour, Zigbee et d'urgence;
> Installation: monté au plafond. Suspension.
> Remplacement des NCF fluorescents;

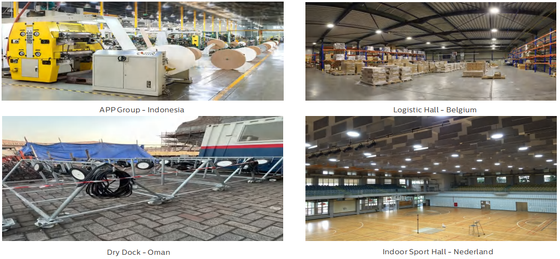

> Ateliers et entrepôts;
> Garages et parkings;
> établissement sportif;
> Corridor/Galerie/Corridor;
> Lieux extérieurs et intérieurs;
| Longueur/mm Taille A / mm Taille B / mm Taille C / mmTaille D / mm |
| 600 2 pieds/605 630 84 69 |
| 1200 4 pieds/1205 1230 84 69 |
| 1500 5 pieds/1505 1530 84 69 |
| Système général |
| Matériau du boîtier: PC extrudé conformément à la norme UNE-EN ISO 21305-1:2020, sous réserve du filtre UV ((IK10) |
| Matériau du diffuseur: PC extrudé selon la norme UNE-EN ISO 21305-1:2020, sous réserve du filtre UV ((IK10) |
| Couleur du boîtier: blanc (RAL9016), autres couleurs optionnelles |
| Pour l'emballage des véhicules à moteur à combustion |
Dissipation thermique des LED: à travers le corps du luminaire 6063 AL sans aileron, sans fluides conducteurs.
assurer le contact thermique avec les modules LED grâce à une pâte de soudure sans plomb à haute conductivité |
| Anti-condensation: soupape d'équilibrage de pression pour assurer la libération d'humidité, éviter la condensation et maintenir l'étanchéité IP du luminaire |
| Finition: pulvérisée électrostatiquement et sublimée au four. Résistante à la corrosion |
| Hauteur recommandée: 2 à 8 mètres |
| Entretien: capuchon de fin rapide pour une installation facile |
| Conducteur: courant constant avec puissance optionnelle réglable par commutateur DIP, intégré dans l'appareil lumineux, pré-câblé |
| Contrôle de l'obscurcissement: ON-OFF. 1 à 10 V d'obscurcissement. |
| Pour les appareils de protection contre les intrusions: IP65 |
| IK (résistance aux chocs): IK10 |
| Classe de protection: classe I |
| Fil lumineux: 850 °C (moins de 30 °C) |
| Glande du câble: Glande du câble M20 (nylon) |
| Installation: monté au plafond. Suspension. |

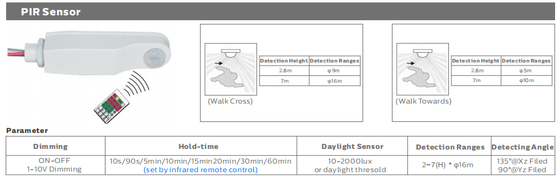

| Fonction intelligente: Capteur PIR. Capteur à micro-ondes. |
| Système électrique |
| Le câblage à travers: 3*1.5mm2 5*1.5mm2 3*2.5mm2 5*2.5mm2 câbles à travers pour option |
| Le débit de la tension est calculé en fonction de la fréquence d'alimentation. |
| Facteur de puissance (PF): ≥ 0.96 |
| Distorsion harmonique totale (THD): < 10% |
| Type de sortie: non-SELV ((non isolé) |
| Facteur de scintillement: < 1% |
| Mesure de la visibilité stroboscopique (SVM): < 0.4 |
| Perceptibilité des effets stroboscopiques (Pst): < 1 |

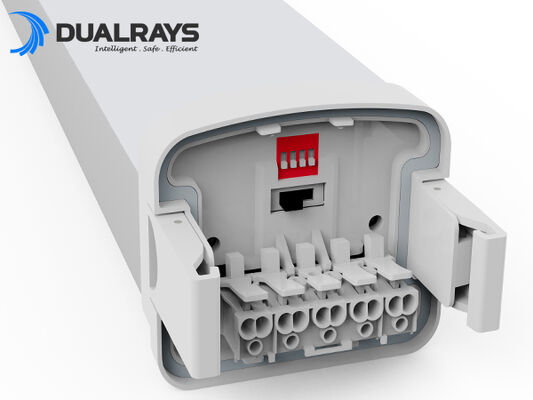

| Connexion au terminal: capuchon d'extrémité rapide pour une installation facile, plateau coulissant pour un remplacement facile et une maintenance optionnelle |
| Lumières Puissance B10A B16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Module via des disjoncteurs LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Système de photométrie |
| Les LED: SMD2835 (1W) |
|
CCT (température de couleur corrélée): CCT unique (3000K, 4000K, 5000K, 5700K, 6500K)
3 CCT en option (3000-4000-5000K. 3000-4500-6000K. 4000-5000-6000K pour le choix)
|
| CRI (indice de rendu des couleurs): > 80Ra pour la norme (> 90Ra pour une CRI plus élevée disponible) |
| Sécurité photobiologique: RG0 (exonéré de risque) |
| CEE (classe d'efficacité énergétique): A++ |
| SDCM (déviation type de l'appariement des couleurs): < 5 (SDCM < 3 optionnel) |
|
UGR (4H, 8H) : 24,9 (croix)
23.4 (longueur)
|
| Angle du faisceau: 120° |
| Durée de vie utile moyenne du luminaire: 62 000 heures (L80B10) |
| Maintenance de la luminosité à l'e.o.l. > 70% |
| L'efficacité lumineuse: 130LPW (PROLine) |
| La longueur est de 2 pieds/600 mm 4 pieds/1200 mm 5 pieds/1500 mm |
| Puissance nominale: 20W 30W 30W 40W 42W DIP ((20 ~ 42W) 40W 60W 62W DIP ((30 ~ 62W) |
| (PRO) 2,600 mm 3,900 mm 3,900 mm 5,200 mm maximum 5,460 mm 5,200 mm 7,800 mm maximum 8,060 mm |
Lumens fournis
L'effet de l'exposition à l'humidité doit être mesuré à l'aide d'un échantillon d'un échantillon d'eau. |
| Condition de fonctionnement |
| Température de fonctionnement / Humidité: - 20 ~ + 60 °C (-4 °F ~ 140 °F) / 5 ~ 85% RH, non condensé |
| Température / humidité de stockage: -40 ~ + 80 °C (-40 °F ~ 176 °F) / 5 ~ 85% RH, non condensé |
| Temps d'utilisation moyen de la LED L90B10: ≥0.96 |
| Durée de vie nominale nominale (Tp < 70°C): jusqu'à 100 000 heures |
| Le permis de conduire doit être fourni à une température minimale de 50000 H,MIL-HDBK-217F ((25°C) |
| Résistance aux vibrations: 10 à 500 Hz, 5G 12 min / 1 cycle, période de 72 min. Chacun le long des axes X, Y, Z |
| Bruit acoustique: < 25 dB (30 cm de distance, fonctionnement normal) |
| Garantie: 5 ans (prolongable jusqu'à 7 ans) |
| Certifications |
| Certificat mondial: ENEC. CE. RoHS. Marque D. KEMA-KEUR cotée, SAA. Marque C. RCM. CB. ETL/CETL. DLC Premium. |
| Les directives de sécurité: EN 60598-1 |
| Les directives EMC: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Autres directives: CEI 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Tolérance au flux lumineux, tolérance à la puissance et tolérance à la température de couleur ± 5%, 5000 K et CRl> 80.
* Le faisceau lumineux, la répartition de l'intensité lumineuse et l'efficacité lumineuse ont été examinés conformément à la norme EN ISO 17025:2005 pour la série de normes EN13032 et à la norme LM-79.
* Les informations actualisées sur le produit et les conditions générales de garantie sont disponibles sur notre site www.DUALRAYS.com
* Des informations détaillées sur les flux lumineux et les puissances pour les indices individuels sont indiquées sur la fiche de données du produit.
* Les valeurs peuvent être modifiées en raison de l'emballage des LED.
* Les paramètres de la fiche sont donnés pour Ta=25°C, basé sur 4000K/80Ra, efficacité 10% plus élevée avec 70Ra
Connexion liable:

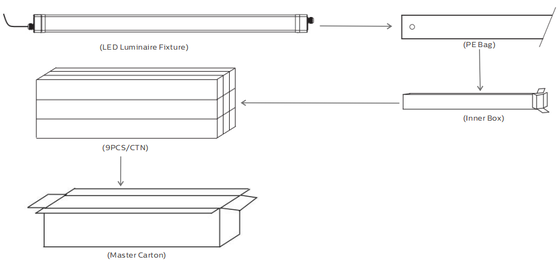

| Longueur/mmBoîte intérieure Carton extérieur Unité QTY/CTN N.W G.W/Carton |
| 670 x 90 x 80 mm 685 x 285 x 265 mm 9 PCS 1,6 kg 16,9 kg |
| 4 pieds/1200 1270 x 90 x 80 mm 1285 x 285 x 265 mm 9 PCS 2,4 kg 23 9 kg |
| 5ft/1500 1570x90x80mm 1585x285x265mm 9PCS 3,4Kg 33,6Kg |
Veuillez lire toutes les instructions ci-dessous avant l'installation:
* Pour éviter les chocs électriques, veuillez vous assurer que l'alimentation est éteinte avant l'installation.
* La lampe doit être installée et utilisée par un électricien ou un technicien qualifié conformément au code national de l'électricité et aux codes locaux correspondants.
* Déballer et examiner attentivement la lampe, signaler tout dommage et conserver tous les matériaux d'emballage si une partie du produit a été endommagée pendant le transport.
* Si la lampe est endommagée, ne l'utilisez pas!
Déclaration:
Selon la norme internationale des luminaires LED,ici DUALRAYS affirme officiellement que les produits de la série DUALRAYS LED Highbay Light (UFO Highbay) ne peuvent être appliqués qu'à un environnement neutre intérieur ou semi-extérieurPendant ce temps, DUALRAYS promet une garantie complète pour les produits.
Toute application dans un environnement sévère, y compris à haute ou basse température, à haute humidité, à haute salinité, à forte teneur en ammoniac, etc., n'est pas autorisée sans la confirmation officielle du fabricant.Si une mauvaise application se produit, la garantie n'est plus garantie.
*ProfessionnelL' équipe:> 15 ans d'expérience, propre usine, > 10 ingénieurs, puissante capacité de production et système de gestion QC, fournissent des produits et des services de bonne qualité;
* Marque fiable:Construit une coopération stable et à long terme avec les clients européens, obtenu un prix et une confiance élevés, et disposer d'un entrepôt aux Pays-Bas pour un meilleur service;
*Fournir une simulation DIALux:Envoyez-nous vos paramètres des applications, comme la distance, la hauteur, la largeur, etc, notre équipe d'ingénieurs fera la simulation selon votre demande et vous recommander le meilleur produit;
*Tous nos luminaires LED sont conformes à la norme CE, RoHS.Les produits les plus importants sont les produits TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80.
