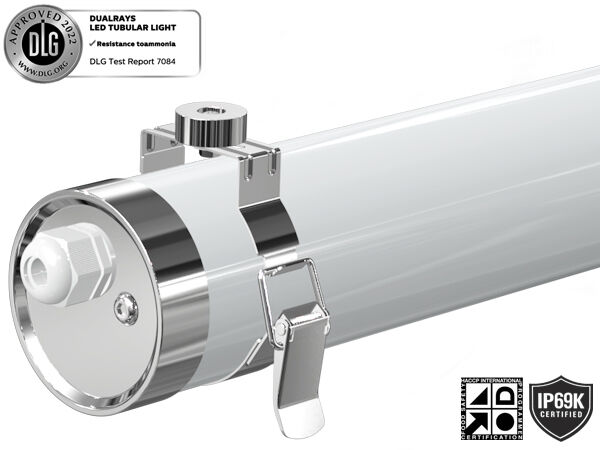

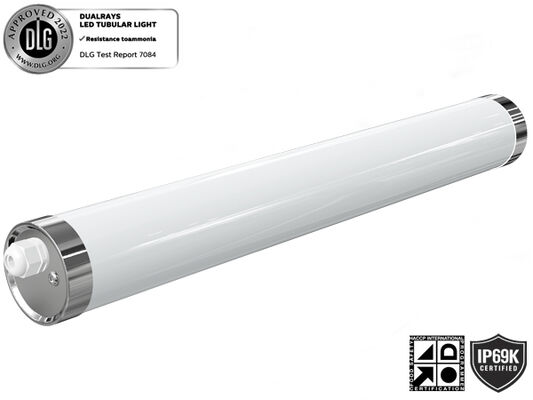

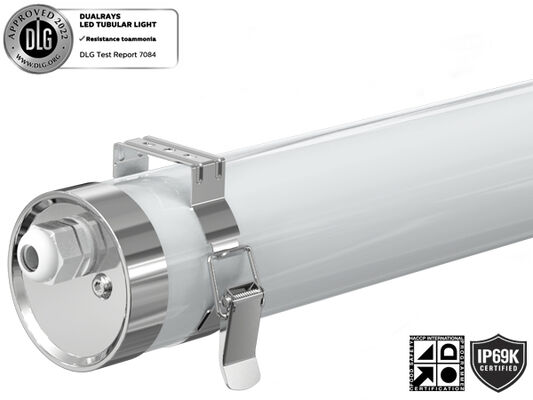

* LED SAN'AN SMD2835 haute luminosité, LIFUD/BOKE/AGT pilote sans scintillement à haut PF, réglage de la puissance du commutateur DIP en option ;
* Contre une pression d'eau de 100 bars (1450 psi) et une température de 80 °C ;
* IP69K PMMA IK06 Anti-ammoniac/UV /PC IK10 Protection Anti-UV ;;
* Angle de faisceau de 120°/ 200°/ 280°/ 360° en option ;
*Câblage simple ou double connectable en option ;
* Installations multiples : suspension, montage mural, support magnétique ;
* Divers contrôles intelligents : 1-10 V, DALI, capteur de mouvement, capteur de lumière du jour, Zigbee et urgence ;
* Pas d'UV ni d'IR et totalement sans mercure ;
* L80/B10 à 61 000 heures ;
* Prise en charge personnalisée pour les projets spéciaux ;
Possibilités :
> Pilote : / TRIDONIC /BOKE Pilote non SELV.
> Contrôles et gradation : 1-10 V, DALI, capteur de mouvement, capteur de lumière du jour, Zigbee et urgence ;
> Angle de faisceau 120°/ 200°/ 280°/ 360° en option ;
> Installation : Suspension, Montage mural, Support magnétique ;
> Matériel : PC/PMMA en option ;
> Remplacement du NCF fluorescent;

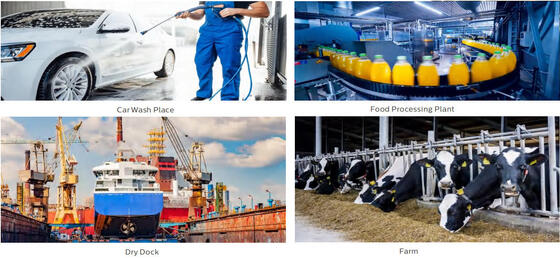

> Usine de transformation des aliments ;
> Installations chimiques ;
> Entrepôt d'écurie pour animaux ;
> Lieu de lavage de voiture ;
> Emplacements extérieurs et intérieurs ;
| Système général |
| Matériau du boîtier : PC/PMMA extrudé selon la norme UNE-EN ISO 21305-1:2020, filtre UV conditionnel (IK10) |
| Matériau du diffuseur : PC/PMMA extrudé selon la norme UNE-EN ISO 21305-1:2020, filtre UV conditionnel (IK10) |
| Couleur du boîtier : Blanc (RAL9016), autres couleurs en option |
| Joints d'étanchéité : Mousse de silicone |
Dissipation thermique des LED : Grâce au corps du luminaire 6063 AL sans ailettes, sans fluides conducteurs. Dissipation passive par convection
assurer le contact thermique avec les modules LED grâce à une pâte à souder sans plomb à haute conductivité |
|
Anti-condensation : Vanne d'équilibrage de pression pour assurer l'évacuation de l'humidité, éviter la condensation et maintenir le luminaire
Étanchéité IP
|
| Finition : Pulvérisée électrostatiquement et sublimée au four. Résistant à la corrosion |
| Hauteur de montage recommandée : 2 à 8 mètres |
| Entretien : Embout avec vis pour l'installation |
| Driver : courant constant, intégré dans le luminaire, pré-câblé |
| Contrôle de gradation : ON-OFF | Gradation 1-10V | DALI-2 | Maille | Zigbee | Casambi |
| IP (indice de protection contre la pénétration) : IP67 / IP69K |
| IK (résistance aux chocs) : IK10 |
| Classe de protection : Classe Ⅰ |
| Fil incandescent : 850°C (moins de 30 s) |
| Presse-étoupe : presse-étoupe M20 (presse-étoupe en nylon ou SS304/316 en option) |
| Installation : Montage au plafond | Suspensions | Monté magnétique | Montage mural rotatif |
| Fonction intelligente : capteur PIR | Capteur micro-ondes | Urgence |
| Système électrique |
| Câblage traversant : 3*1,5 mm2 | 5*1,5 mm2 | 3*2,5 mm2 | Fils 5*2,5 mm2 en option |
| Tension principale : 220 ~ 240 VCA/50/60 Hz, 180-264 VCC |
| Facteur de puissance (PF) : ≥0,96 |
| Distorsion Harmonique Totale (THD) : ＜10 % |
| Type de sortie : non SELV (non isolé) |
| Facteur de scintillement : ＜1 % |
| Mesure de visibilité stroboscopique (SVM) : ＜0,4 |
| Perceptibilité des effets stroboscopiques (Pst) : ＜1 |
| Connexion du terminal : embout à vis rapide pour un câblage facile |
| Luminaires Puissance B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Module via disjoncteurs LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Système de photométrie |
| LED : SMD2835 (1W) |
| CCT (température de couleur corrélée) : CCT unique (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (indice de rendu des couleurs) : >80Ra pour la norme (>90Ra pour un CRI plus élevé disponible) |
| Sécurité photobiologique : RG0 (exempt de risque) |
| CEE (Classe d'efficacité énergétique) : A++ |
| SDCM (écart type de correspondance des couleurs) : ＜5 (SDCM<3 en option) |
|
UGR (4H, 8H) : 24,9 (Croix)
23.4 (Longitudinale)
|
| Angle de faisceau : 120° | 280° | 360° en option |
| Durée de vie utile moyenne du luminaire : 61 000 heures (L80B10) |
| Maintien du lumen à eol > 70 % |
| Efficacité lumineuse : 130LPW (PROLine) | 160LPW (PRIMELine) En option |
| Longueur 2 pieds/600 mm 4 pieds/1 200 mm 5 pieds/1 500 mm |
| Puissance nominale : 20 W 30 W 30 W 40 W 40 W 60 W. |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm 5.200lm 7.800lm |
Lumens délivrés
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm 6.400lm 9.600lm |
| État de fonctionnement |
| Température/humidité de fonctionnement : -20 ~ +60 ℃ (-4 °F ~ 140 °F) / 5 ~ 85 % HR, non condensé |
| Température/humidité de stockage : -40 ~ + 80 ℃ (-40 ° F ~ 176 ° F) / 5 ~ 85 % HR, non condensé |
| Temps d'utilisation moyen des LED L90B10 : ≥0,96 |
| Durée de vie nominale (Tp <70 ℃) : jusqu'à 100 000 heures |
| MTBF du pilote : 500 000 H, MIL-HDBK-217F (25 ℃) |
| Résistant aux vibrations : 10 ~ 500 Hz, 5 G 12 min/1 cycle, période de 72 min. Chacun le long des axes X, Y, Z |
| Bruit acoustique : <25 dB (distance de 30 cm, fonctionnement normal) |
| Garantie : 5 ans |
| Certifications |
| Certificat mondial : ENEC | CE | RoHS | Marque D | KEMA-KEUR Coté, SAA | C-Tique | MRC | CB | ETL/CETL | Contenu téléchargeable premium |
| Directives de sécurité : EN 60598-1 | EN 60598-2-3 | EN 62493 | CEI 62471 |
| Directives CEM : EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Autres directives : CEI 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolérance de flux lumineux, tolérance de puissance et tolérance de température de couleur ±5%, 5000K et CRl>80.
* Le faisceau lumineux, la distribution de l'intensité lumineuse et l'efficacité lumineuse ont été examinés conformément à la norme EN ISO 17025:2005 pour la série de normes EN13032 et à la norme LM-79.
* Informations produit à jour et conditions générales de garantie disponibles sur notre site Web www.DUALRAYS.com
* Des informations détaillées sur les flux lumineux et les puissances pour les index individuels sont indiquées sur la fiche technique du produit.
* Les valeurs peuvent être sujettes à changement en raison du regroupement des LED.
* Les paramètres de la fiche technique sont donnés pour Ta=25°C, sur la base de 4000K/80Ra, efficacité 10% supérieure avec 70Ra
Monté au plafond :
Perçage d'un trou de vis au plafond. Fixez le clip au plafond avec une vis. Encliquetez fermement le luminaire à la main.
Suspension:
Perçage d'un trou de vis au plafond. Cliquez fermement sur le luminaire à la main, installez, fixez le crochet de montage au plafond et
le clip. puis ajustez la longueur des kits de suspension.
Montage au plafond rotatif :
Perçage d'un trou de vis au plafond. S'enclenche dans le luminaire avec des clips. Faites pivoter l'angle à la demande.
Montage magnétique :
Retirez les clips 2PCS avec anneaux magnétiques Cliquez dans le luminaire avec clips magnétiques Fixez le luminaire sur du métal (Fe, Ni, Co) ou
à partir du package de composants. avec la main fermement. ses objets en alliage font surface selon les besoins.
Connexion connectable :
| Longueur/mmBoîte intérieure QTÉ du carton extérieur »/unité CTN NW GW/carton |
| 600 733x93x93mm 748x294x304mm 9 PIÈCES 1,4Kg 13,2Kg |
| 1200 1333x93x93mm 1348x294x304mm 9 PIÈCES 2,1Kg 19,8Kg |
| 1500 1633x93x93mm 1648x294x304mm 9 PIÈCES 2,8Kg 26,4Kg |
Veuillez lire toutes les instructions ci-dessous avant l'installation :
* Pour éviter les chocs électriques, veuillez vous assurer que l'alimentation est coupée avant l'installation.
* La lampe doit être installée et utilisée par un électricien ou un technicien qualifié conformément au Code national de l'électricité et aux codes locaux correspondants.
* Déballez et examinez soigneusement la lampe, signalez tout dommage et conservez tous les matériaux d'emballage si une partie du produit a été endommagée pendant le transport.
* Si la lampe est endommagée, ne l'utilisez pas !
Déclaration:
Conformément à la norme internationale des luminaires à LED, DUALRAYS affirme ici formellement que les produits de la série DUALRAYS LED Highbay Light (UFO Highbay) ne peuvent être appliqués que dans un environnement neutre intérieur ou semi-extérieur. Pendant ce temps, DUALRAYS promet une garantie complète pour les produits.
Toute application dans un environnement sévère, notamment à haute/basse température, humidité élevée, salinité élevée, forte teneur en ammoniac, etc., n'est pas autorisée sans la confirmation officielle du fabricant. En cas de mauvaise application, la politique de garantie n'est plus garantie.
*Professionneléquipe:> 15 ans d'expérience, propre usine, > 10 équipes d'ingénieurs, une capacité de production puissante et un système de gestion du contrôle qualité, fournissent à la fois des produits et des services de bonne qualité ;
* Marque fiable :Construit une coopération stable et à long terme avec les clients européens, obtenu des prix et une confiance élevés et dispose d'un entrepôt aux Pays-Bas pour un meilleur service ;
*Fournir une simulation DIALux :Envoyez-nous vos paramètres d'applications, comme la distance, la hauteur, la largeur, etc., notre équipe d'ingénieurs effectuera la simulation en fonction de votre demande et vous recommandera le meilleur produit ;
*Tous nos luminaires LED sont conformes à la norme CE, RoHS.TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 répertoriés pour les principaux produits.
