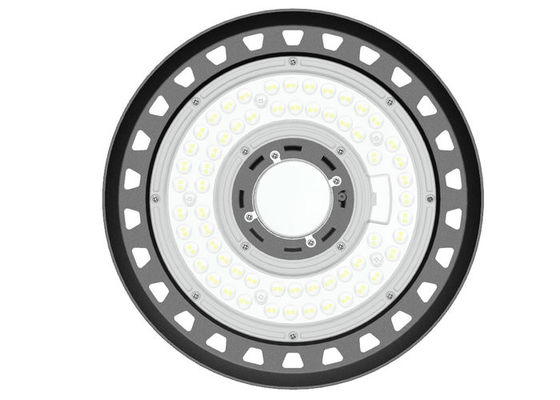

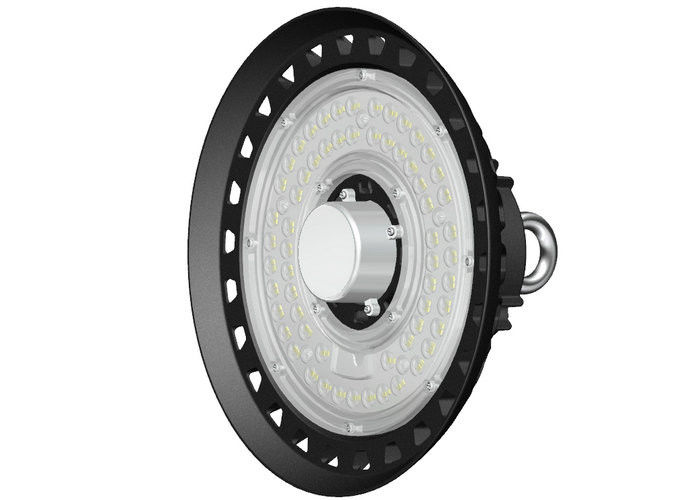

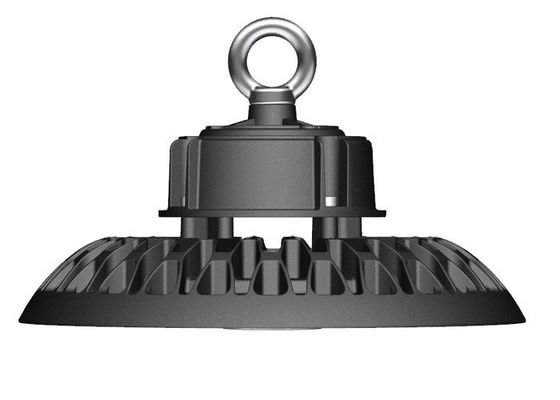

Al prêt à l'emploi intégré de matrice-Castign du capteur de mouvement ADC12 de lumière élevée de baie d'UFO

Al prêt à l'emploi intégré de matrice-castign du capteur de mouvement ADC12 de lumière élevée de baie d'UFO

> Usines/entrepôts/supermarché
> expositions/salles d'exposition/ferme d'animaux
> granges et halls de monte/centre logistique
> hauts salles et halls/stade/usine chimique
> remplacement traditionnel de lampe

Modèle non.	DR-HB100-DGXP	DR-HB150-DGXP	DR-HB200-DGXP	DR-HB240-DGXP
Système Watts/W	100W	150W	200W	240W
Système Efficiency/LPW	140LPW/160LPW facultatif
Lumen Output/lm	14.000 / 16,000±5%	21.000 / 24.000±5%	28.000 / 32.000±5%	33.600 / 38.400±5%
Entrée évaluée Voltage/V	AC100~277V, 50/60Hz
Source lumineuse de LED	SMD2835
SDCM	<5>
CCT/K	5000K pour la norme (3000K/4000K/5700K/6500K facultatifs)
CRI/Ra	>70Ra (>80Ra pour l'option)
Facteur de puissance	>0,95
THD	<10>
Angle de faisceau (facultatif)	60°/90°/120°
UGR	<25>
Protection de montée subite	3.75~4KV SPD construit dans le conducteur, SPD extérieur 20KV Meanwell facultatif
Conducteur de LED	DUALRAYS Propre-a développé le conducteur non isolé de rendement élevé
Estimation d'IP	IP65
Obscurcissement (facultatif)	0/1-10V/DALI/Zigbee
Capteur (facultatif)	Capteur de mouvement, capteur de lumière du jour
Urgence (facultative)	Disponible (30W @ 3Hours pour la norme)
Classe de protection	ClasseⅠ
Couleur de finition (facultative)	RAL9017 noir (norme)/RAL9016 blanc facultatif
Matériel	Aluminum+PC
Durée de vie/heures	70,000 heures (Ta=30℃@L70)
Opération Temp/℃	40°C à + 50°C (- 40°F à 122°F)
Stockage Temp/℃	- 40°C à + 65°C (- 40°F à 149°F)
Installation (facultative)	Boucle accrochant, support de plafond, support de mur
Certificat	CE (EMC+LVD), RoHS, ENEC, D-marque, SAA, RCM disponible

Caractère/puissance	100W	150W	200W	240W
	Ø290mm	Ø340mm	Ø380mm	Ø380mm
B	171mm	181mm	183mm	183mm

Travaux préparatoires
1. desserrez la vis avec un tournevis, se redressent
l'anneau de la chaîne de sécurité.
2.Tighten la vis et fixer le câble avec
tournevis.

Accrocher de boucle

1. Sortez l'appareil d'éclairage et le match avec
coup ou chaîne dans le plafond.
2.Connect la chaîne de sécurité à un appui fixe.
3. reliez les fils selon le câblage
diagramme.

Support extérieur réglable

1. Trous de la perceuse 2 dans s'accorder de plafond ou de mur
à la taille de l'U-parenthèse. (Le schéma 1)
2.Tighten l'appareil d'éclairage avec augmentent des vis
ou boulons M10.
3. reliez les fils selon le câblage
diagramme.
4. Loosen a fixé des boulons avec le tournevis et
ajustez la bonne position.
5. Fastern les boulons fixes.

RISQUE DE DOMMAGE CORPOREL – LECTURE et suivre tous les AVERTISSEMENTS et instructions d'installation.
Gardez ou donnez au propriétaire pour la future référence.

Risque de coupes : Gants d'usage pour empêcher des coupes ou des abrasions en enlevant du carton, en manipulant, en installant, et en maintenant ce produit.

Risque de décharge électrique : Ce produit doit être installé selon le code applicable d'installation par un familiarisé de personne avec
construction et exploitation du produit et des risques impliqués.

Risque du feu : Conducteurs minimum de l'approvisionnement 194°F. Consultez un électricien qualifed pour assurer le conducteur correct de circuit de branche.
DUALRAYS® n'assume aucune responsabilité des réclamations provenant de l'installation ou de la manutention inexacte ou négligente de ce produit.
