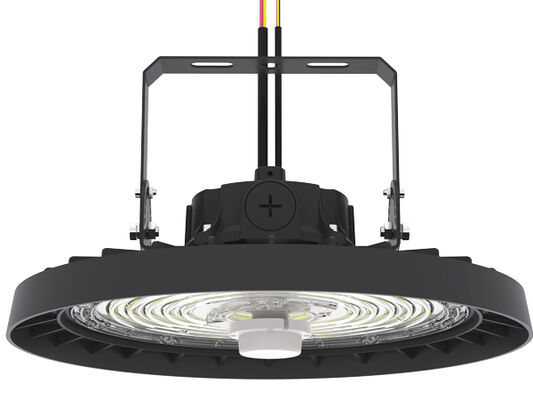

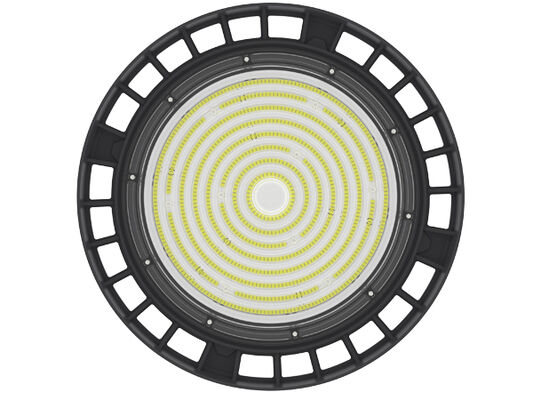

* Aluminium moulé sous pression ADC12, forgeage intégral, excellente conductivité thermique ;
* LED SMD2835 haute luminosité SAN'AN / LUMILEDS, driver DUALRAYS développé en interne ou driver SOSEN / en option ;
* Protection IP65 / IK08 ;
* Angle de faisceau de 60°/90°/120° en option ;
* Finition avec revêtement en poudre résistant à la corrosion ;
* Installations multiples : suspension par boucle, montage au plafond, montage mural ;
* Divers contrôles intelligents : 1-10V, détecteur de mouvement, détecteur de lumière du jour, Zigbee et urgence ;
* 3 CCT en option (A : 3000-4000-5000K ; B : 3000-4500-6000K ; C : 4000-5000-6000K) ;
* Puissance commutable par DIP Switch en standard (100%-80%-60%) ;
* Pas d'UV ni d'IR et totalement sans mercure ;
* L80/B10 @ 58.000h ;
* Personnalisation prise en charge pour les projets spéciaux ;

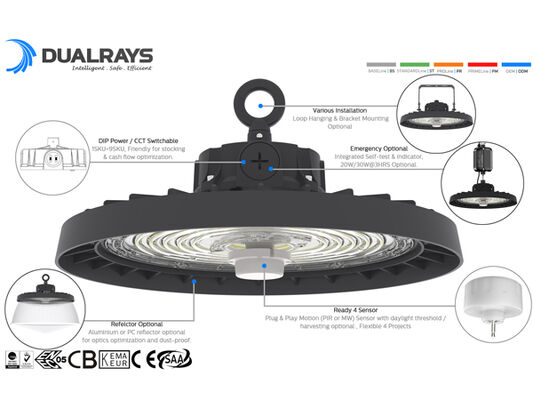

Options :
> Driver : Driver intégré DUALRAYS développé en interne, design fin, durable et compact.
> 3 CCT en option ;
> Puissance commutable par DIP Switch (100%-80%-60%) ;
> Contrôles et gradation : 1-10V, détecteur de mouvement, détecteur de lumière du jour, Zigbee et urgence ;
> Réflecteur : Réflecteur PC avec/sans couvercle. Montage sur tube.
> Installation : suspension par boucle, montage au plafond, montage mural ;
> Remplacement des sources lumineuses HID ou MH traditionnelles ;
> Halles d'usine et zones de production ;
> Entrepôts et halls logistiques ;
> Quincailleries et méga-magasins ;
> Stades et autres installations sportives ;
> Remplacement des lampes traditionnelles ;

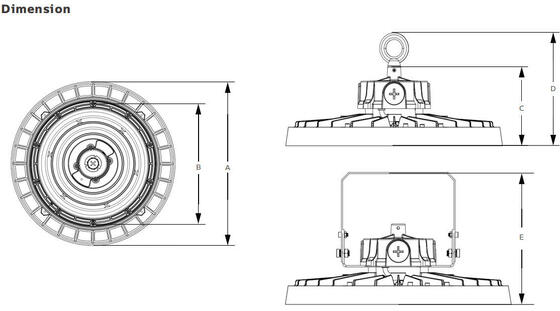

| Puissance/W Taille A / mm Taille B / mm Taille C / mm Taille D / mm Taille E / mm |
| 100 φ235 φ184 108 147 186 |
| 150 φ290 φ226 117 156 195 |
| 200 φ345 φ265 119 158 197 |
| Système général |
Matériau du boîtier : Aluminium moulé sous pression ADC12 haute pression EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 selon la norme UNE EN 1706, revêtement en poudre |
| Matériau du diffuseur : PC injecté selon la norme UNE-EN ISO 294-2:2019, filtre UV conditionnel (IK08) |
| Couleur du boîtier : Noir métallisé (RAL9017), autres couleurs en option |
| Joints d'étanchéité : Mousse de silicone |
| Dissipation thermique des LED : Par le corps du luminaire en AL ADC12 sans ailettes, sans fluides conducteurs. Dissipation par convection passive assurant le contact thermique avec les modules LED grâce à une pâte à souder sans plomb à haute conductivité |
| Système optique : Optique de lentille, réflecteur PC/alu en option |
Finition : Revêtement en poudre de polyester, pulvérisé électrostatiquement et sublimé au four, résistant à la
corrosion |
| Hauteur de montage recommandée : 5 - 15 mètres |
| Maintenance : LED non remplaçables, driver remplaçable |
| Driver : Courant constant avec puissance en option réglable via interrupteur DIP, intégré au luminaire, pré-câblé |
| Contrôle de gradation : ON-OFF | gradation 1-10V | DALI-2 | Zigbee |
| IP (Indice de Protection) : IP65 |
| IK (Résistance aux chocs) : IK08 |
| Classe de protection : Classe Ⅰ |
| Fil incandescent : 750°C (moins de 30s) |
| Presse-étoupe : Plastique M20x1.5 – IP68 | Plastique M25x1.5 – IP68 (en option) |
| Installation : Suspension par boucle | Montage sur support |

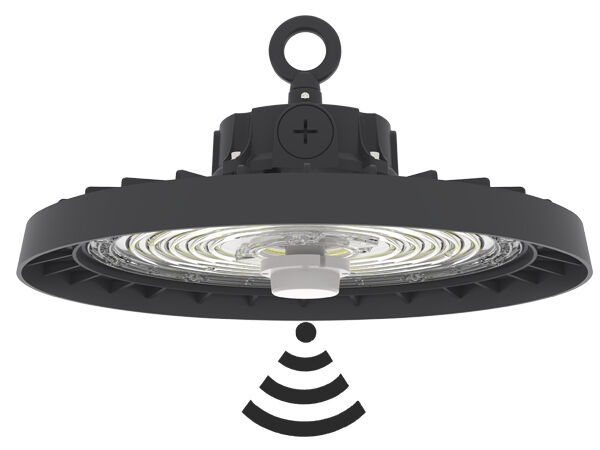

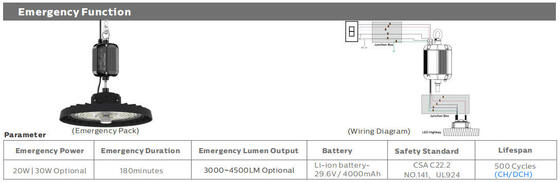

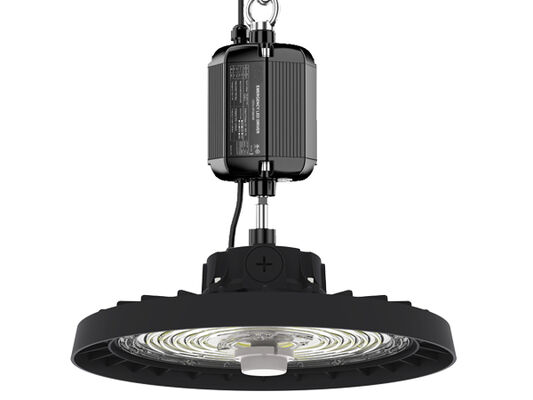

Fonction intelligente : Capteur PIR avec seuil de lumière du jour | Capteur micro-ondes avec seuil de lumière du jour ou lumière du jour
récupération | Urgence |
| Rapport de sortie de lumière vers le haut : ULOR 0 |
| Rapport de sortie de lumière vers le bas : DLOR 100% |
| Système électrique |
| Connexion électrique : 0,3 m 3*1,0 mm2 en standard, max 3x2,5 mm2 + 2x1,5 mm2 fil de gradation, extrémités de fil libres, fil de longueur sur mesure avec prise EU/AU/US en option |
| Tension principale : 100~277VAC/ 50/60Hz, 140-280VDC |
| Facteur de puissance (PF) : ≥0,97 |
| Distorsion harmonique totale (THD) : ＜20% |
| Protection contre les surtensions : DM : 6kV,CM : 6kV,Critère B |
SPD (en option) : Type 2, protecteur contre les surtensions transitoires de 10kV et 20kA. Connexion en série avec thermofusible
déconnecteur pour une protection plus efficace en fin de vie |
| Type de sortie : Non-SELV (non isolé) |
| Facteur de scintillement : ＜1%Perceptibilité des effets stroboscopiques (Pst) ＜1 |
| Mesure de la visibilité stroboscopique (SVM) : ＜0,4 |
| Perceptibilité des effets stroboscopiques (Pst) : ＜1 |
| Puissance des luminaires B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Module via disjoncteurs LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Système de photométrie |
| LED : SMD2835 (1W) |
|
CCT (Température de couleur corrélée) : CCT unique (3000K | 4000K | 5000K | 5700K | 6500K)
3CCT en option (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K au choix)
|
| IRC (Indice de rendu des couleurs) : >80Ra en standard (>90Ra pour un IRC plus élevé disponible) |
| Sécurité photobiologique : RG0 (exempt de risque) |
| EEC (Classe d'efficacité énergétique) : A++ |
| SDCM (Écart type de l'appariement des couleurs) : ＜5 (SDCM<3 en option) |
|
UGR (4H, 8H) : 33,9 (Croix)
33,9 (Longitudinal)
|
| Angle de faisceau : 60° | 90° | 120° en option |
| Durée de vie utile moyenne du luminaire : 58 000 heures (L80B10) |
| Maintien du flux lumineux en fin de vie >70% |
| Efficacité lumineuse : 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) en option |
| Puissance nominale : 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Max. 15.000lm Max. 22.500lm Max. 30.000lm |
|
Lumens délivrés
@ 5000K, CRl>80 (PRIME) Max. 17.000lm Max. 25.500lm Max. 34.000lm
|
| (ULTRA) Max. 19.000lm Max. 28.500lm Max. 38.000lm |
| Conditions de fonctionnement |
| Température/humidité de fonctionnement : -30~ +60℃ (-22°F ~ 140°F) / 5~85% HR, sans condensation |
| Température/humidité de stockage : -30~ +80℃ (-22°F ~ 176°F) / 5~85% HR, sans condensation |
| Durée de vie utile moyenne des LED L80B10 : ≥100.000H |
| Durée de vie nominale nominale (Tp <70℃) : Jusqu'à 100.000H |
| MTBF du driver : 198.000H,MIL-HDBK-217F(25℃) |
| Résistance aux vibrations : 10~500Hz,5G 12min / 1cycle,période de 72min. Chacun le long des axes X, Y, Z |
| Bruit acoustique : ＜25dB (distance de 30cm, fonctionnement normal) |
| Garantie : 5 ans (extensible jusqu'à 7 ans) |
| Certifications |
| Certificat mondial : ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directives de sécurité : EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Directives CEM : EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Autres directives : IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolérance du flux lumineux, tolérance de la puissance et tolérance de la température de couleur ±5%, 5000K et CRl>80.
* Le faisceau lumineux, la répartition de l'intensité lumineuse et l'efficacité lumineuse ont été examinés conformément à la norme EN ISO 17025:2005 pour la série de normes EN13032 et la norme LM-79.
* Informations sur les produits à jour et conditions de garantie générales disponibles sur notre site Web www.DUALRAYS.com
* Des informations détaillées sur les flux lumineux et les puissances pour les indices individuels sont indiquées sur la fiche technique du produit.
* Les valeurs peuvent être sujettes à modification en raison du binning des LED.
* Les paramètres de la fiche technique sont donnés pour Ta=25°C, basés sur 4000K/80Ra, 10% d'efficacité en plus avec 70Ra
1. Coupez d'abord l'alimentation du luminaire.
2. Retirez délicatement le couvercle IP65 à la main.
3. Réglez l'interrupteur coulissant à la position souhaitée à la main - N'UTILISEZ AUCUN OUTIL MÉTALLIQUE.
4. Remettez le couvercle IP65 en place.
5. Mettez le luminaire sous tension.

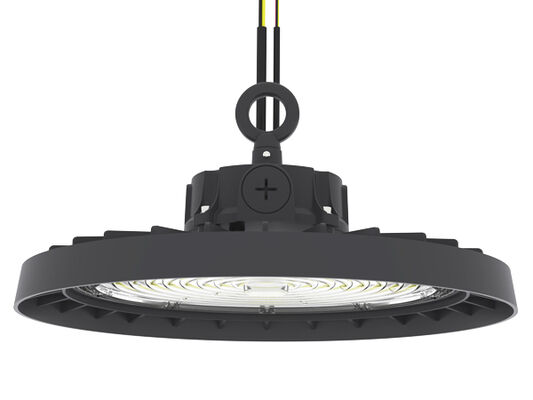

Fixation/sécurisation de la boucle. Fixation par crochet/boucle.
Fixation du support au luminaire. Montage en surface/au plafond
Coupez l'alimentation, connectez le fil CA.
Connexion de gradation (avec driver gradable)
1. Compatible avec la gradation 0-10V.
2. Connectez les fils comme sur le schéma ci-dessus.
| Puissance/W Boîte intérieure Carton extérieur QTY”/CTN Unité N.W G.W/Carton |
| 100 260x260x150mm 790x273x282mm 5PCS 2,4Kg 14,5Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2,6Kg 14,9Kg |
| 150 350x350x150mm 790x363x372mm 5PCS 2,9Kg 15,6Kg |
Veuillez lire toutes les instructions ci-dessous avant l'installation :
* Pour éviter tout choc électrique, assurez-vous que l'alimentation est coupée avant l'installation.
* La lampe doit être installée et utilisée par un électricien ou un technicien qualifié conformément au Code national de l'électricité et aux codes locaux correspondants.
* Déballez et examinez la lampe avec soin, signalez tout dommage et conservez tous les matériaux d'emballage si une partie du produit a été endommagée pendant le transport.
* Si la lampe est endommagée, ne l'utilisez pas !
Déclaration :
Conformément à la norme internationale des luminaires LED, DUALRAYS déclare officiellement que les produits de la série DUALRAYS LED Highbay Light (UFO Highbay) ne sont autorisés à être appliqués qu'à un environnement neutre intérieur ou semi-extérieur. Parallèlement, DUALRAYS promet une garantie complète pour les produits.
Toute application en environnement sévère, y compris les températures élevées/basses, l'humidité élevée, la salinité élevée, l'ammoniac élevé, etc., n'est pas autorisée sans la confirmation officielle du fabricant. En cas de mauvaise application, la politique de garantie n'est plus garantie.
