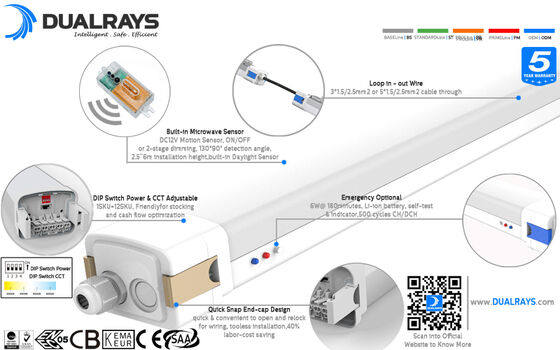

* LED SMD2835 SAN'AN à haute luminosité, pilote sans scintillement TRIDONIC / non-SELV à facteur de puissance élevé avec réglage de la puissance par commutateur DIP en option ;
* Embout avec système de verrouillage à boucle, rapide et pratique à ouvrir et reverrouiller pour le câblage, améliorant considérablement l'efficacité et réduisant les coûts de main-d'œuvre ;
* Protection IP65 / IK10 ;
* Angle de faisceau de 120° ;
* Raccordement en ligne avec câblage simple ou double en option ;
* Installations multiples : suspension, montage mural ;
* Divers contrôles intelligents : 1-10V, DALI, capteur de mouvement, capteur de luminosité, Zigbee et éclairage de secours ;
* 3 CCT au choix (A : 3000-4000-5000K ; B : 3000-4500-6000K ; C : 4000-5000-6000K) ;
* Monophasé (L/N/T) ou triphasé (L1/L2/L3/N/FG) en option ;
* Sans UV ni IR et totalement exempt de mercure ;
* L80/B10 @ 62 000 h ;
* Personnalisation possible pour les projets spécifiques ;
Options :
> Pilote : pilote Non-SELV TRIDONIC / BOKE avec technologie DIP en option.
> 3 CCT au choix (A : 3000-4000-5000K ; B : 3000-4500-6000K ; C : 4000-5000-6000K) ;

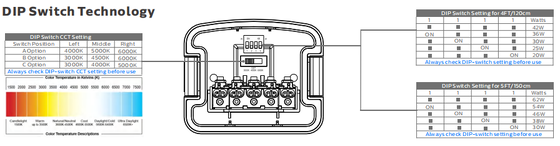

> Puissance réglable par commutateur DIP ;
> Contrôles et gradation : 1-10V, DALI, capteur de mouvement, capteur de luminosité, Zigbee et éclairage de secours ;
> Installation : montage au plafond | suspension | montage mural orientable ;
> Remplacement des réglettes fluorescentes étanches ;

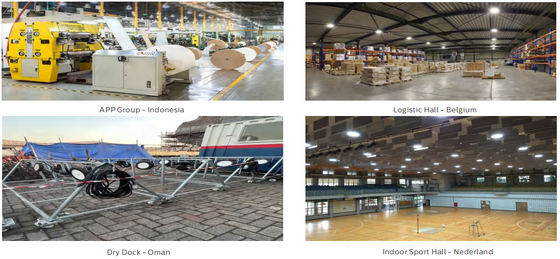

> Ateliers et entrepôts ;
> Garages et parkings ;
> Installations sportives ;
> Couloirs / galeries / passages ;
> Emplacements intérieurs et extérieurs ;
| Longueur/mm Dimension A / mm Dimension B / mm Dimension C / mm Dimension D / mm |
| 600 2ft/605 630 84 69 |
| 1200 4ft/1205 1230 84 69 |
| 1500 5ft/1505 1530 84 69 |
| Système général |
| Matériau du boîtier : PC extrudé selon la norme UNE-EN ISO 21305-1:2020, avec filtre UV (IK10) |
| Matériau du diffuseur : PC extrudé selon la norme UNE-EN ISO 21305-1:2020, avec filtre UV (IK10) |
| Couleur du boîtier : Blanc (RAL9016), autres couleurs en option |
| Joints d'étanchéité : Mousse de silicone |
Dissipation thermique des LED : Par le corps du luminaire en aluminium 6063 sans ailettes, sans fluides conducteurs. Dissipation par convection passive
assurant le contact thermique avec les modules LED grâce à une pâte à braser sans plomb à haute conductivité |
| Anti-condensation : Valve d'équilibrage de pression pour assurer l'évacuation de l'humidité, éviter la condensation et maintenir l'indice de protection IP du luminaire |
| Finition : Peinture pulvérisée électrostatiquement et cuite au four. Résistant à la corrosion |
| Hauteur de montage recommandée : 2 à 8 mètres |
| Maintenance : Embout à clipser rapide pour une installation facile |
| Pilote : Courant constant avec puissance réglable en option via commutateur DIP, intégré dans le luminaire, pré-câblé |
| Contrôle de la gradation : ON-OFF | Gradation 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Indice de protection) : IP65 |
| IK (Résistance aux chocs) : IK10 |
| Classe de protection : Classe Ⅰ |
| Fil incandescent : 850°C (Moins de 30 s) |
| Presse-étoupe : Presse-étoupe M20 (Nylon) |

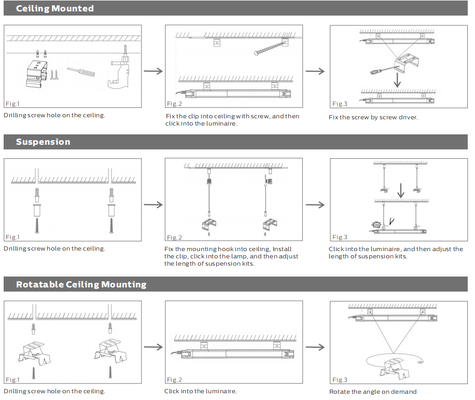

| Installation : Montage au plafond | Suspension | Montage mural orientable |

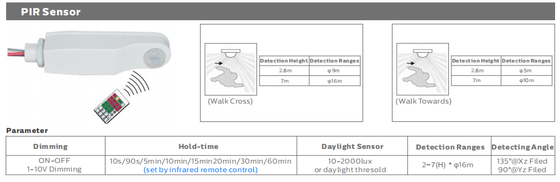

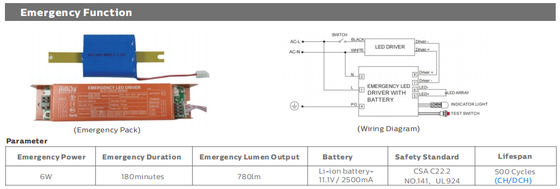

| Fonction intelligente : Capteur PIR | Capteur micro-ondes | Éclairage de secours |
| Système électrique |
| Câblage traversant : Câbles traversants 3*1,5 mm² | 5*1,5 mm² | 3*2,5 mm² | 5*2,5 mm² en option |
| Tension principale : 220~240 VCA / 50/60 Hz, 180-264 VCC |
| Facteur de puissance (PF) : ≥0,96 |
| Distorsion harmonique totale (THD) : ＜10% |
| Type de sortie : Non-SELV (non isolée) |
| Facteur de scintillement : ＜1% |
| Mesure de la visibilité stroboscopique (SVM) : ＜0,4 |
| Perceptibilité des effets stroboscopiques (Pst) : ＜1 |

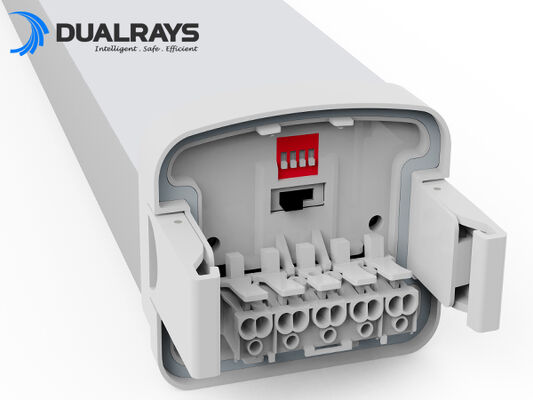

| Connexion des bornes : Embout à clipser rapide pour une installation facile, platine d'appareillage coulissante en option pour un remplacement et une maintenance aisés |
| Puissance des luminaires B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Module via disjoncteurs LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Système photométrique |
| LED : SMD2835 (1W) |
|
CCT (Température de couleur proximale) : CCT unique (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT au choix (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K au choix)
|
| IRC (Indice de rendu des couleurs) : >80Ra en standard (>90Ra disponible pour un IRC plus élevé) |
| Sécurité photobiologique : RG0 (sans risque) |
| Classe d'efficacité énergétique (CEE) : A++ |
| SDCM (Écart type de correspondance des couleurs) : ＜5 (SDCM<3 en option) |
|
UGR (4H, 8H) : 24,9 (Transversal)
23,4 (Longitudinal)
|
| Angle de faisceau : 120° |
| Durée de vie utile moyenne du luminaire : 62 000 heures (L80B10) |
| Maintien du flux lumineux en fin de vie >70% |
| Efficacité lumineuse : 130 LPW (PROLine) | 160 LPW (PRIMELine) en option |
| Longueur 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Puissance nominale : 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2 600 lm 3 900 lm 3 900 lm 5 200 lm Max. 5 460 lm 5 200 lm 7 800 lm Max. 8 060 lm |
Lumens émis
@ 5000K, IRC>80 (PRIME) 3 200 lm 4 800 lm 4 800 lm 6 400 lm Max. 6 720 lm 6 400 lm 9 600 lm Max. 9 920 lm |
| Conditions de fonctionnement |
| Température / Humidité de fonctionnement : -20 ~ +60 ℃ (-4°F ~ 140°F) / 5 ~ 85 % HR, sans condensation |
| Température / Humidité de stockage : -40 ~ +80 ℃ (-40°F ~ 176°F) / 5 ~ 85 % HR, sans condensation |
| Durée de vie utile moyenne des LED L90B10 : ≥0,96 |
| Durée de vie nominale (Tp <70 ℃) : Jusqu'à 100 000 h |
| MTBF du pilote : 500 000 h, MIL-HDBK-217F (25 ℃) |
| Résistance aux vibrations : 10~500 Hz, 5G 12 min / 1 cycle, durée de 72 min. Selon chacun des axes X, Y, Z |
| Bruit acoustique : ＜25 dB (distance de 30 cm, fonctionnement normal) |
| Garantie : 5 ans (extensible jusqu'à 7 ans) |
| Certifications |
| Certifications mondiales : Certifié ENEC | CE | RoHS | D-mark | KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directives de sécurité : EN 60598-1 | EN 60598-2-3 | EN 62493 | CEI 62471 |
| Directives CEM : EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Autres directives : CEI 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolérance sur le flux lumineux, la puissance et la température de couleur de ±5 %, à 5000K et IRC>80.
* Le faisceau lumineux, la distribution de l'intensité lumineuse et l'efficacité lumineuse ont été testés conformément à la norme EN ISO 17025:2005 pour la série de normes EN13032 et la norme LM-79.
* Informations produit à jour et conditions générales de garantie disponibles sur notre site Internet www.DUALRAYS.com
* Des informations détaillées sur les flux lumineux et les puissances pour chaque référence sont indiquées sur la fiche technique du produit.
* Les valeurs peuvent être sujettes à modification en raison du tri (binning) des LED.
* Les paramètres de la fiche technique sont donnés pour Ta=25°C, sur la base de 4000K/80Ra, efficacité supérieure de 10 % avec 70Ra

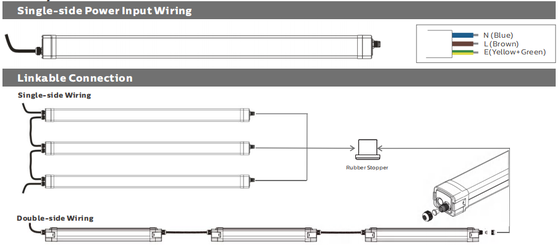

Raccordement en ligne :

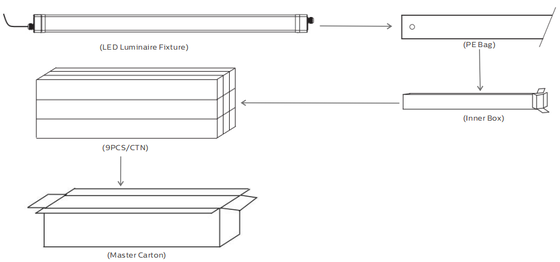

| Longueur/mm Boîte intérieure Carton extérieur QTÉ/CTN P.N. unitaire P.B./Carton |
| 2ft/600 670x90x80mm 685x285x265mm 9 PCS 1,6 kg 16,9 kg |
| 4ft/1200 1270x90x80mm 1285x285x265mm 9 PCS 2,4 kg 23,9 kg |
| 5ft/1500 1570x90x80mm 1585x285x265mm 9 PCS 3,4 kg 33,6 kg |
Veuillez lire l'ensemble des instructions ci-dessous avant l'installation :
* Pour éviter tout risque d'électrocution, veuillez vous assurer que l'alimentation électrique est coupée avant l'installation.
* Le luminaire doit être installé et utilisé par un électricien ou un technicien qualifié, conformément au Code national de l'électricité et aux réglementations locales correspondantes.
* Déballez et examinez soigneusement le luminaire, signalez tout dommage et conservez tous les matériaux d'emballage si une partie du produit a été endommagée pendant le transport.
* Si le luminaire est endommagé, ne l'utilisez pas !
Déclaration :
Conformément à la norme internationale relative aux luminaires LED, DUALRAYS déclare formellement par la présente que les produits de la gamme DUALRAYS LED Highbay (UFO Highbay) ne sont autorisés que pour une utilisation dans un environnement neutre intérieur ou semi-extérieur. Parallèlement, DUALRAYS s'engage à offrir une garantie complète sur les produits.
Toute utilisation dans un environnement sévère incluant des températures élevées/basses, une forte humidité, une salinité élevée, une forte teneur en ammoniac, etc., n'est pas autorisée sans confirmation officielle du fabricant. En cas d'utilisation non conforme, la politique de garantie ne sera plus applicable.
