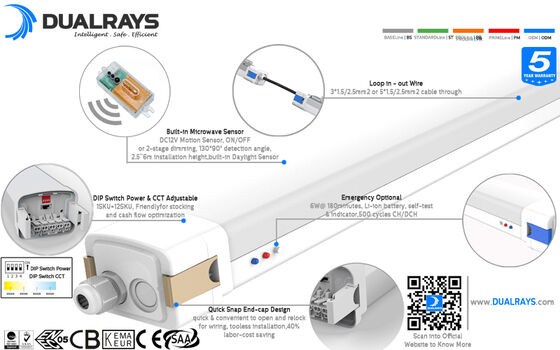

* LED SAN'AN SMD2835 haute luminosité, driver TRIDONIC / non-SELV à facteur de puissance élevé sans scintillement, réglage de puissance par commutateur DIP en option ;;

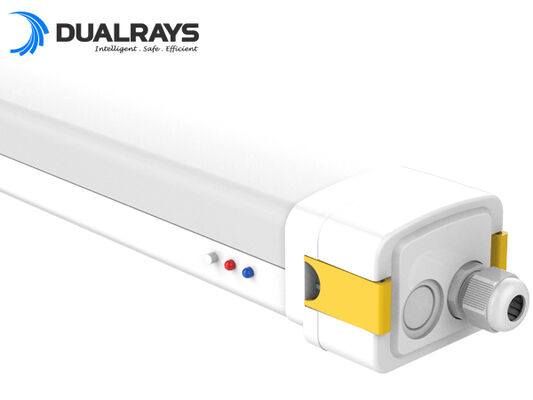

* Embout à boucle clipsable, ouverture et fermeture rapides et pratiques pour le câblage, améliorant grandement l'efficacité et réduisant les coûts de main-d'œuvre ;;
* Protection IP65 / IK10 ;
* Angle de faisceau de 120° ;
* Raccordement traversant simple ou double en option ;
* Montages multiples : suspension, montage mural ;
* Divers contrôles intelligents : 1-10V, DALI, capteur de mouvement, capteur crépusculaire, Zigbee et bloc de secours ;
* 3 CCT au choix (A : 3000-4000-5000K ; B : 3000-4500-6000K ; C : 4000-5000-6000K) ;
* Monophasé (L/N/T) ou triphasé (L1/L2/L3/N/FG) en option ;
* Sans UV ni IR et totalement sans mercure ;
* L80/B10 @ 62 000 h ;
* Personnalisation possible pour les projets spéciaux ;
Options :
> Driver : driver TRIDONIC / BOKE non-SELV avec technologie DIP en option.
> 3 CCT au choix (A : 3000-4000-5000K ; B : 3000-4500-6000K ; C : 4000-5000-6000K) ;

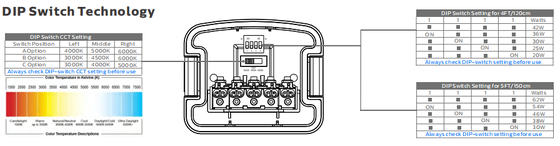

> Puissance commutable par DIP switch ;
> Commandes et gradation : 1-10V, DALI, capteur de mouvement, capteur crépusculaire, Zigbee et secours ;

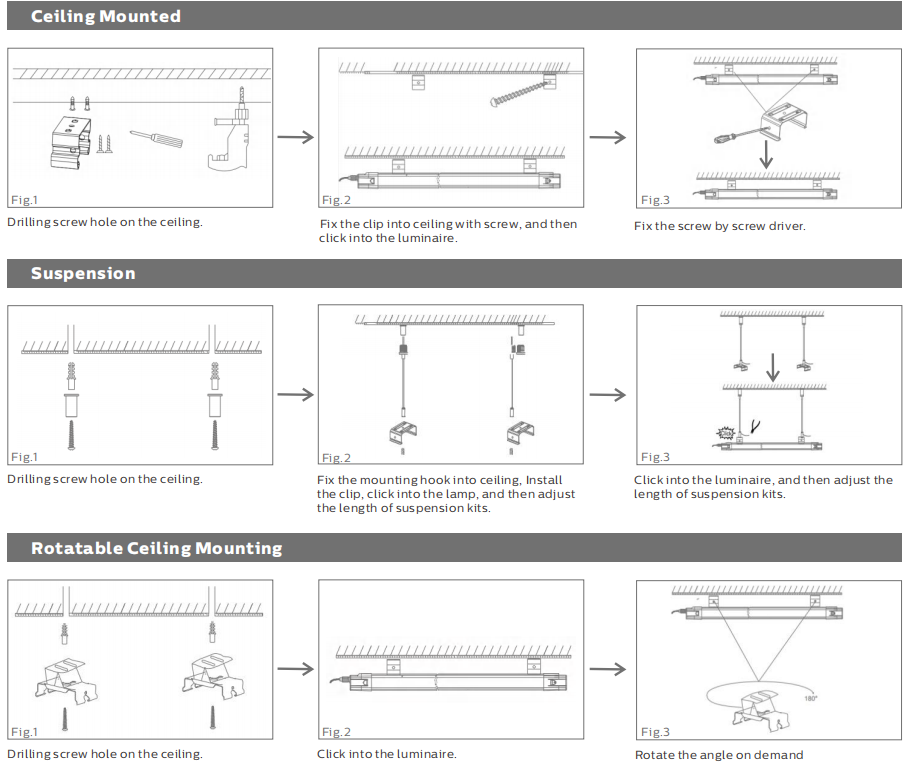

> Installation : plafonnier | suspension | fixation murale orientable ;

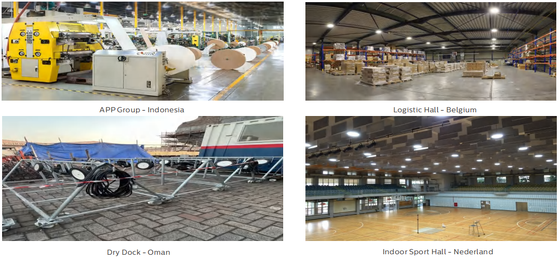

> Remplacement de luminaires fluorescents étanches ;
> Ateliers et entrepôts ;
> Garages et parkings ;
> Installations sportives ;
> Couloirs / galeries / passages ;
> Emplacements intérieurs et extérieurs ;
| Longueur / mm Taille A / mm Taille B / mm Taille C / mm Taille D / mm |
| 600 2ft/605 630 84 69 |
| 1200 4ft/1205 1230 84 69 |
| 1500 5ft/1505 1530 84 69 |
| Système général |
| Matériau du boîtier : PC extrudé selon la norme UNE-EN ISO 21305-1:2020, filtre UV sous condition (IK10) |
| Matériau du diffuseur : PC extrudé selon la norme UNE-EN ISO 21305-1:2020, filtre UV sous condition (IK10) |
| Couleur du boîtier : blanc (RAL9016), autres couleurs en option |
| Joints d'étanchéité : mousse de silicone |
Dissipation thermique des LED : par le corps du luminaire en AL 6063 sans ailettes, sans fluides conducteurs. Dissipation par convection passive
assurant le contact thermique avec les modules LED grâce à une pâte à braser sans plomb à haute conductivité |
| Anti-condensation : valve d'équilibrage de pression pour évacuer l'humidité, éviter la condensation et maintenir l'étanchéité IP du luminaire |
| Finition : pulvérisation électrostatique et polymérisation au four. Résistant à la corrosion |
| Hauteur de montage recommandée : 2 à 8 mètres |

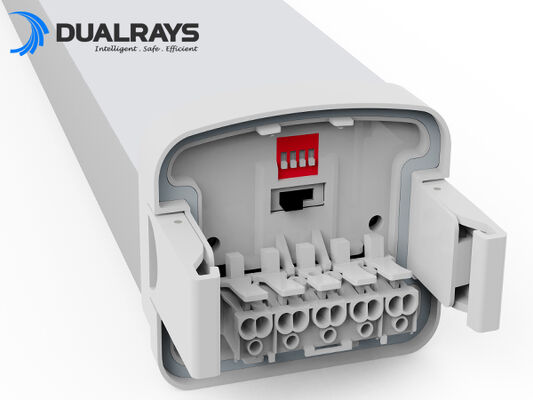

| Maintenance : embout à clipsage rapide pour une installation facile |
| Driver : courant constant avec puissance réglable en option par commutateur DIP, intégré dans le luminaire, pré-câblé |
| Contrôle de gradation : ON-OFF | gradation 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Indice de protection) : IP65 |
| IK (Résistance aux chocs) : IK10 |
| Classe de protection : Classe Ⅰ |
| Fil incandescent : 850°C (moins de 30 s) |
| Presse-étoupe : presse-étoupe M20 (Nylon) |

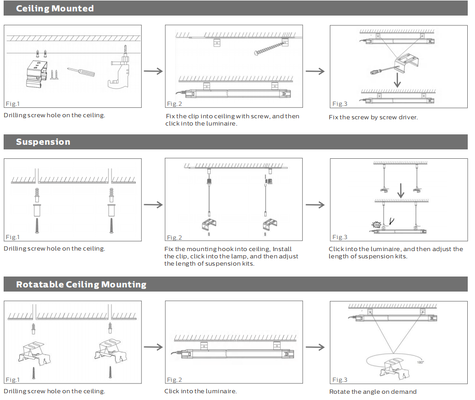

| Installation : plafonnier | suspension | fixation murale orientable |

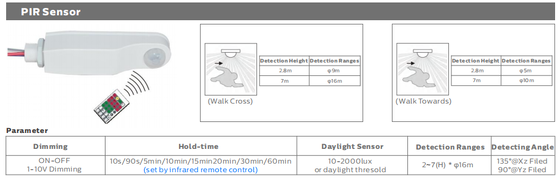

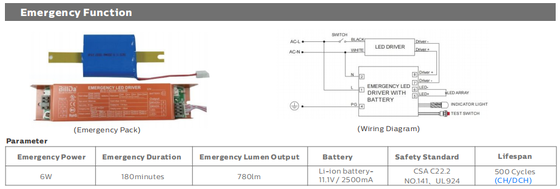

| Fonctions intelligentes : capteur PIR | capteur micro-ondes | éclairage de secours |
| Système électrique |
| Câblage traversant : fils traversants 3*1,5 mm² | 5*1,5 mm² | 3*2,5 mm² | 5*2,5 mm² en option |
| Tension principale : 220~240 VCA / 50/60 Hz, 180-264 VCC |
| Facteur de puissance (PF) : ≥0,96 |
| Distorsion harmonique totale (THD) : ＜10 % |
| Type de sortie : non-SELV (non isolé) |
| Facteur de scintillement : ＜1 % |
| Mesure de visibilité stroboscopique (SVM) : ＜0,4 |
| Perceptibilité des effets stroboscopiques (Pst) : ＜1 |
| Raccordement aux bornes : embout à clipsage rapide pour une installation facile, platine amovible coulissante en option pour un remplacement et une maintenance aisés |
| Puissance des luminaires B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Module via disjoncteurs LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Système photométrique |
| LED : SMD2835 (1W) |
|
CCT (Température de couleur proximale) : CCT unique (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT au choix (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K en option)
|
| IRC (Indice de rendu des couleurs) : >80Ra en standard (>90Ra disponible pour un IRC supérieur) |
| Sécurité photobiologique : RG0 (sans risque) |
| Classe d'efficacité énergétique (CEE) : A++ |
| SDCM (Écart type de correspondance des couleurs) : ＜5 (SDCM<3 en option) |
|
UGR (4H, 8H) : 24,9 (Transversal)
23,4 (Longitudinal)
|
| Angle de faisceau : 120° |
| Durée de vie utile moyenne du luminaire : 62 000 heures (L80B10) |
| Maintien du flux lumineux en fin de vie >70 % |
| Efficacité lumineuse : 130 lm/W (PROLine) | 160 lm/W (PRIMELine) en option |
| Longueur 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Puissance nominale : 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2 600lm 3 900lm 3 900lm 5 200lm Max. 5 460lm 5 200lm 7 800lm Max. 8 060lm |
Flux lumineux émis
@ 5000K, IRC>80 (PRIME) 3 200lm 4 800lm 4 800lm 6 400lm Max. 6 720lm 6 400lm 9 600lm Max. 9 920lm |
| Conditions d'utilisation |
| Température / Humidité de fonctionnement : - 20~ +60℃ (-4°F ~ 140°F) / 5~85 % HR, sans condensation |
| Température / Humidité de stockage : -40~ +80℃ (-40°F ~ 176°F) / 5~85 % HR, sans condensation |
| Durée de vie utile moyenne des LED L90B10 : ≥0,96 |
| Durée de vie nominale (Tp <70℃) : jusqu'à 100 000 h |
| MTBF du driver : 500 000 h, MIL-HDBK-217F (25℃) |
| Résistance aux vibrations : 10~500 Hz, 5G 12 min / 1 cycle, période de 72 min selon chacun des axes X, Y, Z |
| Bruit acoustique : ＜25 dB (à 30 cm de distance, fonctionnement normal) |
| Garantie : 5 ans (extensible jusqu'à 7 ans) |
| Certifications |
| Certifications mondiales : répertorié ENEC | CE | RoHS | D-mark | KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directives de sécurité : EN 60598-1 | EN 60598-2-3 | EN 62493 | CEI 62471 |
| Directives CEM : EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Autres directives : CEI 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolérance sur le flux lumineux, la puissance et la température de couleur ±5 %, 5000K et IRC>80.
* Le faisceau lumineux, la distribution de l'intensité lumineuse et l'efficacité lumineuse ont été examinés conformément à la norme EN ISO 17025:2005 pour la série de normes EN13032 et la norme LM-79.
* Informations actualisées sur les produits et conditions générales de garantie disponibles sur notre site web www.DUALRAYS.com
* Les informations détaillées sur les flux lumineux et les puissances pour chaque référence sont indiquées sur la fiche technique du produit.
* Les valeurs peuvent être sujettes à modification en raison du binning des LED.
* Les paramètres de la fiche technique sont donnés pour Ta=25°C, sur la base de 4000K/80Ra, efficacité supérieure de 10 % avec 70Ra

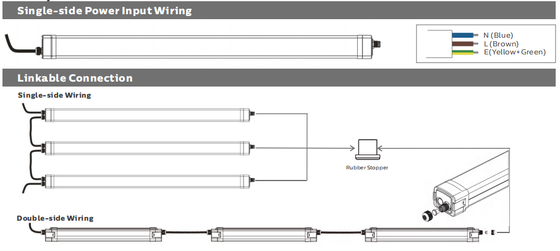

Connexion en série :

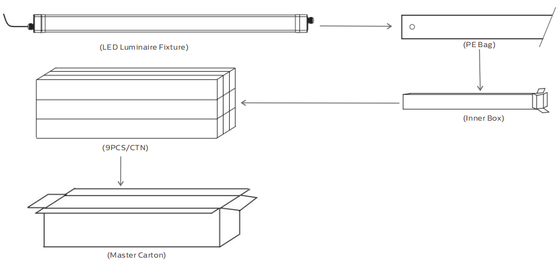

| Longueur/mm Boîte intérieure Carton d'emballage QTÉ/CTN Poids net unitaire Poids brut/Carton |
| 2ft/600 670x90x80mm 685x285x265mm 9 PCS 1,6 kg 16,9 kg |
| 4ft/1200 1270x90x80mm 1285x285x265mm 9 PCS 2,4 kg 23,9 kg |
| 5ft/1500 1570x90x80mm 1585x285x265mm 9 PCS 3,4 kg 33,6 kg |
Veuillez lire toutes les instructions ci-dessous avant l'installation :
* Pour éviter tout risque d'électrocution, veuillez vous assurer que l'alimentation électrique est coupée avant l'installation.
* Le luminaire doit être installé et utilisé par un électricien ou un technicien qualifié, conformément au Code national de l'électricité et aux réglementations locales applicables.
* Déballez et examinez soigneusement le luminaire, signalez tout dommage et conservez tous les matériaux d'emballage si une partie du produit a été endommagée pendant le transport.
* Si le luminaire est endommagé, ne l'utilisez pas !
Déclaration :
Conformément à la norme internationale relative aux luminaires LED, DUALRAYS déclare officiellement par la présente que les produits de la gamme DUALRAYS LED Highbay (UFO Highbay) ne doivent être installés que dans des environnements neutres intérieurs ou semi-extérieurs. DUALRAYS garantit pleinement ses produits.
Toute utilisation dans un environnement rigoureux incluant des températures élevées/basses, une forte humidité, une salinité élevée, une forte teneur en ammoniac, etc., est interdite sans la confirmation officielle du fabricant. En cas d'utilisation non conforme, la garantie ne sera plus applicable.
* Équipe professionnelle : >15 ans d'expérience, usine propre, équipe de >10 ingénieurs, forte capacité de production et système de gestion de la qualité, fournissant à la fois des produits et des services de haute qualité ;
* Marque fiable : Coopération stable et durable établie avec les clients européens, grande reconnaissance et confiance obtenues, et entrepôt aux Pays-Bas pour un meilleur service ;
* Simulation DIALux fournie : Envoyez-nous les paramètres de vos applications, tels que la distance, la hauteur, la largeur, etc., notre équipe d'ingénieurs effectuera une simulation selon vos besoins et vous recommandera le produit le plus adapté ;
* Tous nos luminaires LED sont conformes aux normes CE et RoHS. Certifiés TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 pour les produits phares.
