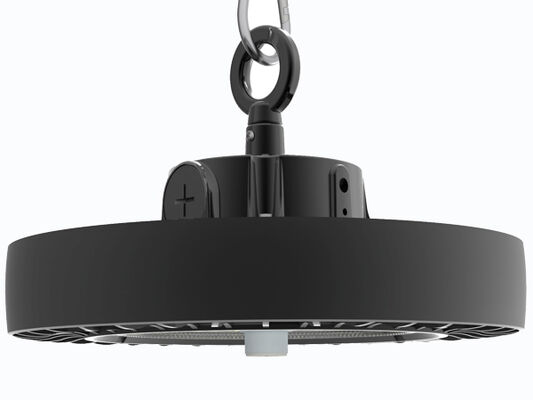

* ADC12 Aluminium moulé sous pression, moulage intégral, excellente conductivité thermique ;
* LED SMD2835 SAN'AN / LUMILEDS haute luminosité, driver DUALRAYS développé en interne ou driver SOSEN / optionnel ;
* Protection IP65 / IK08 ;
* Angle de faisceau 60°/90°/120° en option ;
* Finition avec revêtement en poudre résistant à la corrosion ;

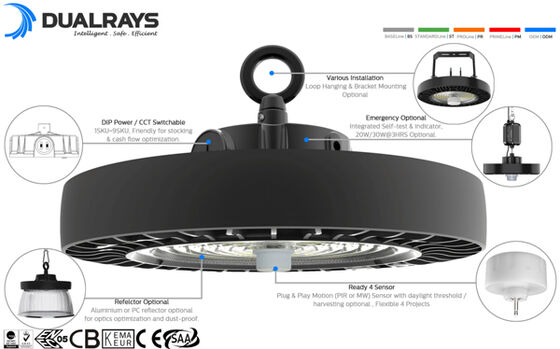

* Installations multiples : suspension par boucle, montage au plafond, montage mural ;
* Contrôles intelligents variés : 1-10V, détecteur de mouvement, détecteur de lumière du jour, Zigbee et d'urgence ;
* 3 CCT en option (A : 3000-4000-5000K ; B : 3000-4500-6000K ; C : 4000-5000-6000K) ;
* Puissance commutable par DIP en standard (100%-80%-60%) ;
* Pas d'UV ni d'IR et complètement sans mercure ;
* L80/B10 @ 61 000h ;

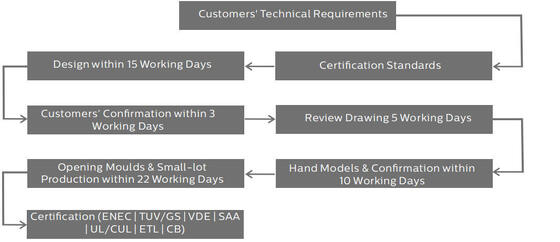

* Support personnalisé pour projets spéciaux ;
Options :
> Driver : driver intégré développé en interne par DUALRAYS, design fin, durable et compact.
> 3 CCT en option ;
> Puissance commutable par DIP (100%-80%-60%) ;
> Contrôles et gradation : 1-10V, détecteur de mouvement, détecteur de lumière du jour, Zigbee et d'urgence ;

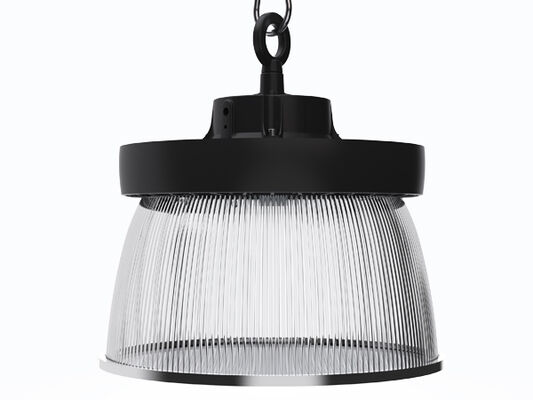

> Réflecteur : réflecteur PC avec / sans couvercle. Montage sur tube.
> Installation : suspension par boucle, montage au plafond, montage mural ;
> Remplacement des sources lumineuses HID ou MH traditionnelles ;

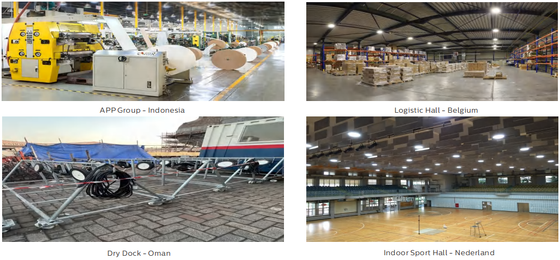

> Halls d'usine et zones de production ;
> Entrepôts et halls logistiques ;
> Magasins de bricolage et hypermarchés ;
> Stades et autres installations sportives ;
> Remplacement de lampe traditionnelle ;

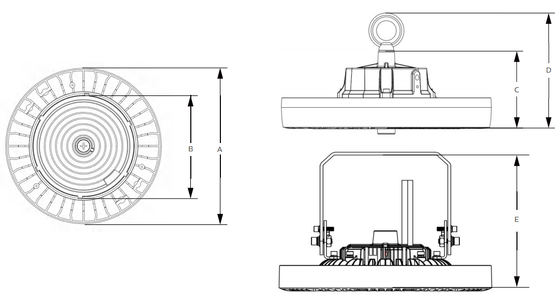

| Puissance/W Taille A / mm Taille B / mm Taille C / mm Taille D / mm Taille E / mm |
| 100 Ø280 Ø178 88 139 203 |
| 150 Ø280 Ø178 88 139 203 |
| 200 Ø280 Ø178 88 139 203 |
| Système général |
Matériau du boîtier : Aluminium ADC12 moulé sous pression à haute pression EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 selon la norme UNE EN 1706, revêtement en poudre |
| Matériau du diffuseur : PC injecté selon la norme UNE-EN ISO 294-2:2019, filtre UV conditionnel (IK08) |
| Couleur du boîtier : Noir métallique (RAL9017), autres couleurs en option |
| Joints d'étanchéité : Mousse de silicone |
Dissipation thermique des LED : par corps de luminaire en aluminium ADC12 sans ailettes, sans fluides conducteurs. Dissipation par convection passive
assurant le contact thermique avec les modules LED grâce à une pâte à souder sans plomb à haute conductivité |
| Système optique : optique à lentille, réflecteur PC/alu en option |
Finition : Revêtement en poudre de polyester, pulvérisé électrostatiquement et sublimé au four, résistant à la
corrosion |
| Hauteur de montage recommandée : 5 - 15 mètres |
| Maintenance : LED non remplaçable, driver remplaçable |
| Driver : courant constant avec puissance réglable en option via DIP switch, intégré dans le luminaire, pré-câblé |
| Contrôle de gradation : ON-OFF | gradation 1-10V | DALI-2 | Zigbee |
| IP (Indice de protection) : IP65 |
| IK (Résistance aux chocs) : IK08 |
| Classe de protection : Classe Ⅰ |
| Fil incandescent : 750°C (moins de 30s) |
| Presse-étoupe : Plastique M20x1.5 – IP68 | Plastique M25x1.5 – IP68 (en option) |

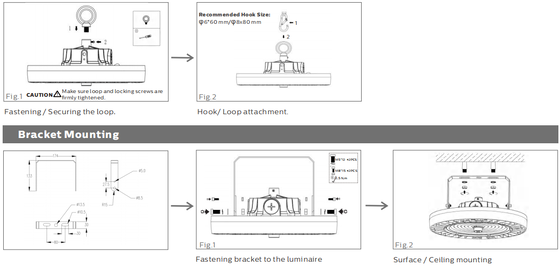

| Installation : Suspension par boucle | Montage par support |

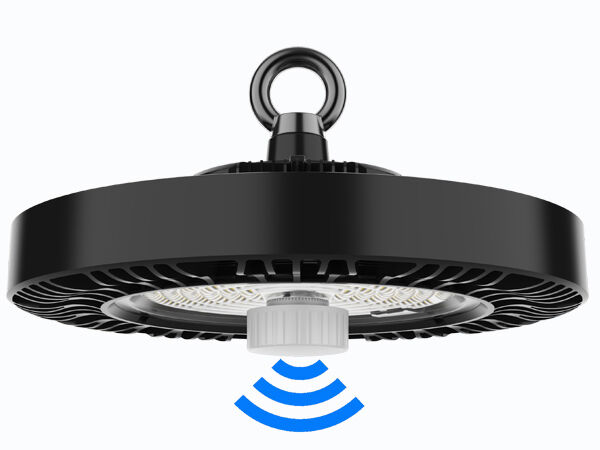

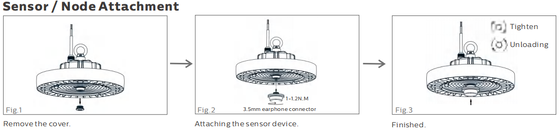

Fonction intelligente : Capteur PIR avec seuil de lumière du jour | Capteur micro-ondes avec seuil de lumière du jour ou gestion de la

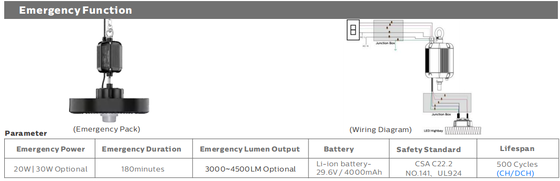

lumière du jour | Urgence |
| Taux de sortie de lumière vers le haut : ULOR 0 |
| Taux de sortie de lumière vers le bas : DLOR 100% |
| Système électrique |
| Connexion électrique : 0.3m 3*1.0mm² en standard, max 3x2.5mm² + 2x1.5 mm² fil de gradation, extrémités de fil libres, longueur de fil sur mesure avec prise UE/AU/US en option |
| Tension principale : 100~277VAC/ 50/60Hz, 140-280VDC |
| Facteur de puissance (PF) : ≥0.97 |
| Distorsion harmonique totale (THD) : <20% |
| Protection contre les surtensions : DM : 6kV, CM : 6kV, Critère B |
SPD (en option) : Parasurtenseur transitoire de type 2, 10kV et 20kA. Connexion en série avec thermofusible
disjoncteur pour une protection plus efficace en fin de vie |
| Type de sortie : Non-SELV (non isolé) |
| Facteur de scintillement : <1% Perceptibilité des effets stroboscopiques (Pst) <1 |
| Mesure de visibilité stroboscopique (SVM) : <0.4 |
| Perceptibilité des effets stroboscopiques (Pst) : <1 |
| Luminaires Puissance B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Module via disjoncteurs LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Système photométrique |
| LED : SMD2835 (1W) |
|
CCT (Température de couleur corrélée) : CCT unique (3000K | 4000K | 5000K | 5700K | 6500K)
Tri-couleur en option (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K au choix)
|
| IRC (Indice de rendu des couleurs) : >80Ra pour le standard (>90Ra pour un IRC plus élevé disponible) |
| Sécurité photobiologique : RG0 (exempt de risque) |
| Classe d'efficacité énergétique (CEE) : A++ |
| SDCM (Écart type de correspondance des couleurs) : <5 (SDCM<3 en option) |
|
UGR (4H, 8H) : 33.9 (Transversal)
33.9 (Longitudinal)
|

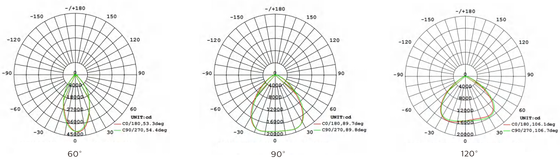

| Angle de faisceau : 60° | 90° | 120° en option |
| Durée de vie utile moyenne du luminaire : 61 000 heures (L80B10) |
| Maintien du flux lumineux en fin de vie >70% |
| Efficacité lumineuse : 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) en option |
| Puissance nominale : 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Max. 15 000lm Max. 22 500lm Max. 30 000lm |
|
Flux lumineux délivrés
@ 5000K, IRC>80 (PRIME) Max. 17 000lm Max. 25 500lm Max. 34 000lm
|
| (ULTRA) Max. 19 000lm Max. 28 500lm Max. 38 000lm |
| Conditions de fonctionnement |
| Température / Humidité de fonctionnement : -30~ +60°C (-22°F ~ 140°F) / 5~85% HR, sans condensation |
| Température / Humidité de stockage : -30~ +80°C (-22°F ~ 176°F) / 5~85% HR, sans condensation |
| Durée de vie utile moyenne des LED L80B10 : ≥100 000H |
| Durée de vie nominale (Tp <70°C) : Jusqu'à 100 000H |
| MTBF du driver : 198 000H, MIL-HDBK-217F(25°C) |
| Résistance aux vibrations : 10~500Hz, 5G 12min / 1cycle, période de 72min. Chacune le long des axes X, Y, Z |
| Bruit acoustique : <25dB (distance de 30cm, fonctionnement normal) |
| Garantie : 5 ans (extensible jusqu'à 7 ans) |
| Certifications |
| Certificat mondial : ENEC | CE | RoHS | D-mark | KEMA-KEUR Listé, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directives de sécurité : EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Directives CEM : EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Autres directives : IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolérance du flux lumineux, tolérance de puissance et tolérance de température de couleur ±5%, 5000K et IRC>80.
* Le faisceau lumineux, la distribution de l'intensité lumineuse et l'efficacité lumineuse ont été examinés conformément à la norme EN ISO 17025:2005 pour la série de normes EN13032 et la norme LM-79.
* Informations produit à jour et conditions générales de garantie disponibles sur notre site web www.DUALRAYS.com
* Les informations détaillées sur les flux lumineux et les puissances pour les index individuels sont indiquées sur la fiche technique du produit.
* Les valeurs peuvent être sujettes à modification en raison du binning des LED.
* Les paramètres de la fiche technique sont donnés pour Ta=25°C, basés sur 4000K/80Ra, 10% d'efficacité supérieure avec 70Ra

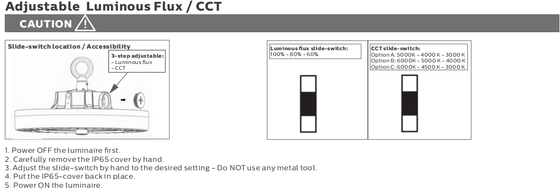

1. Coupez d'abord l'alimentation du luminaire.
2. Retirez délicatement le couvercle IP65 à la main.

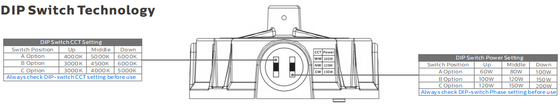

3. Ajustez le sélecteur à la main au réglage souhaité - N'utilisez AUCUN outil métallique.
4. Remettez le couvercle IP65 en place.
5. Remettez le luminaire sous tension.
Coupez l'alimentation, connectez le fil AC.
Connexion de gradation (avec driver dimmable)
1. Compatible avec la gradation 0-10V.
2. Connectez les fils comme indiqué sur le schéma ci-dessus.
| Puissance/W Boîte intérieure Carton extérieur Quantité/CTN Poids net unitaire Poids brut/Carton |
| 100 295x115x298mm 615x308x320mm 5PCS 2.2Kg 13.9Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2.4Kg 14.2Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2.6Kg 14.6Kg |
Veuillez lire toutes les instructions ci-dessous avant l'installation :
* Pour éviter tout choc électrique, assurez-vous que l'alimentation est coupée avant l'installation.
* La lampe doit être installée et utilisée par un électricien qualifié ou un technicien conformément au Code électrique national et aux codes locaux correspondants.
* Déballez et examinez la lampe avec soin, signalez tout dommage et conservez tous les matériaux d'emballage si une partie du produit a été endommagée pendant le transport.
* Si la lampe est endommagée, ne l'utilisez pas !
Déclaration :
Conformément à la norme internationale des luminaires LED, DUALRAYS déclare formellement que les produits de la série DUALRAYS LED Highbay Light (UFO Highbay) ne sont autorisés qu'à être appliqués dans un environnement intérieur ou semi-extérieur neutre. Parallèlement, DUALRAYS promet une garantie complète pour les produits.
Toute application dans un environnement sévère, y compris les températures élevées/basses, l'humidité élevée, la salinité élevée, l'ammoniac élevé, etc., n'est pas autorisée sans la confirmation officielle du fabricant. En cas de mauvaise application, la politique de garantie n'est plus garantie.
* Équipe professionnelle : >15 ans d'expérience, usine propre, >10 ingénieurs, capacité de production puissante et système de gestion QC, fournissant à la fois des produits et services de bonne qualité ;
* Marque fiable : Coopération stable et à long terme avec des clients européens, a reçu des éloges et une confiance élevées, et dispose d'un entrepôt aux Pays-Bas pour un meilleur service ;
* Simulation DIALux fournie : Envoyez-nous les paramètres de vos applications, tels que la distance, la hauteur, la largeur, etc., notre équipe d'ingénieurs effectuera une simulation selon votre demande et vous recommandera le meilleur produit ;
* Tous nos luminaires LED sont conformes aux normes CE, RoHS. TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 listés pour les produits leaders.
