* LED SAN'AN SMD2835 haute luminosité, pilote TRIDONIC/non-SELV High PF Flicker-free, réglage de l'alimentation par commutateur DIP en option ;;

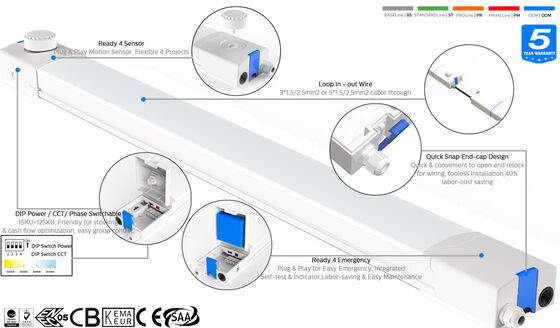

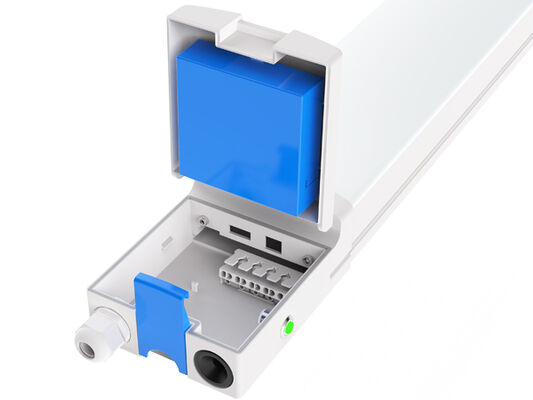

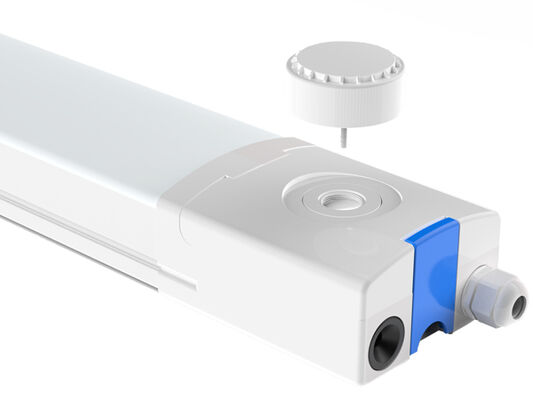

* Prêt pour le capteur de mouvement et l'urgence, capteur et urgence Plug & Play ;

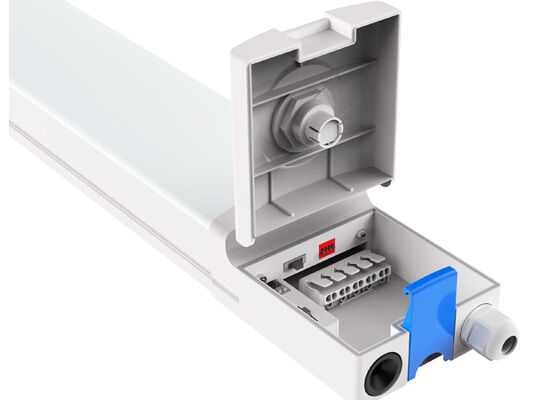

* Conception à boucle d'embout, rapide et pratique à ouvrir et à verrouiller pour le câblage, améliore considérablement l'efficacité et économise les coûts de main-d'œuvre ;;
* Protection IP65 / IK10 ;
* Angle de faisceau de 120° ;
* Câblage simple ou double connectable en option ;
* Installations multiples : Suspension, Montage mural ;
* Divers contrôles intelligents : 1-10V, DALI, capteur de mouvement, capteur de lumière du jour, Zigbee et Urgence ;
* 3 CCT en option (A : 3000-4000-5000K ; B : 3000-4500-6000K ; C : 4000-5000-6000K) ;
* Monophasé (L/N/E) ou triphasé (L1/L2/L3/N/FG) en option ;
* Pas d'UV ni d'IR et totalement sans mercure ;
* L80/B10 @ 61.000h ;
* Personnalisation prise en charge pour les projets spéciaux ;
Options :
> Driver : / Driver TRIDONIC /BOKE Non-SELV avec technologie DIP en option.
> 3 CCT en option (A : 3000-4000-5000K ; B : 3000-4500-6000K ; C : 4000-5000-6000K) ;
> Alimentation commutable par DIP ;
> Contrôles et gradation : 1-10V, DALI, capteur de mouvement, capteur de lumière du jour, Zigbee et Urgence ;
> Installation : Montage au plafond | Suspension | Montage mural rotatif ;
> Remplacement des NCF fluorescents ;
> Ateliers et entrepôts ;
> Garage et parkings ;
> Installations sportives ;
> Couloir/Galerie/Couloir ;
> Emplacements extérieurs et intérieurs ;
| Longueur/mm Taille A / mm Taille B / mm Taille C / mmTaille C / mm |
| 600 2ft/605 620 102 54 |
| 1200 4ft/1205 1220 102 54 |
| 1500 5ft/1505 1520 102 54 |
| Système général |
| Matériau du boîtier : PC extrudé selon la norme UNE-EN ISO 21305-1:2020, filtre UV conditionnel (IK10) |
| Matériau du diffuseur : PC extrudé selon la norme UNE-EN ISO 21305-1:2020, filtre UV conditionnel (IK10) |

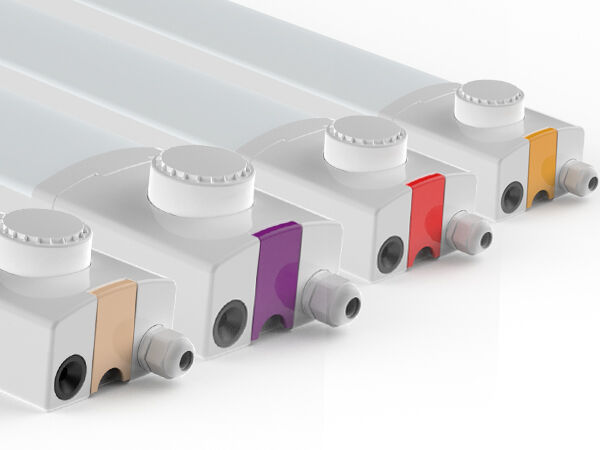

| Couleur du boîtier : Blanc (RAL9016), autres couleurs en option |
| Joints d'étanchéité : Mousse de silicone |
Dissipation thermique des LED : Grâce au corps du luminaire en AL 6063 sans ailettes, sans fluides conducteurs. Dissipation par convection passive
garantissant le contact thermique avec les modules LED grâce à une pâte à souder sans plomb à haute conductivité |
| Anti-condensation : Soupape d'équilibrage de la pression pour assurer la libération de l'humidité, éviter la condensation et maintenir l'étanchéité IP du luminaire |
| Finition : Pulvérisé électrostatiquement et sublimé au four. Résistant à la corrosion |
| Hauteur de montage recommandée : 2 - 8 mètres |
| Entretien : Embout à encliquetage rapide pour une installation facile |
| Driver : Courant constant avec puissance réglable en option via un commutateur DIP, intégré dans le luminaire, pré-câblé |
| Contrôle de la gradation : ON-OFF | Gradation 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Indice de protection) : IP65 |
| IK (Résistance aux chocs) : IK10 |
| Classe de protection : Classe Ⅰ |
| Fil incandescent : 850°C (moins de 30s) |
| Presse-étoupe : Presse-étoupe M20 (Nylon) |
| Installation : Montage au plafond | Suspension | Montage mural rotatif |

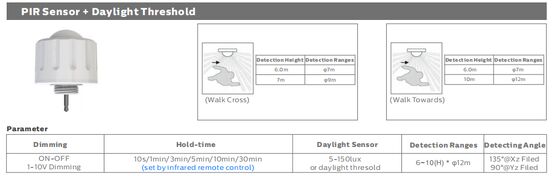

| Fonction intelligente : Capteur PIR | Capteur micro-ondes | Urgence |
| Système électrique |
| Câblage traversant : 3*1,5mm2 | 5*1,5mm2 | 3*2,5mm2 | 5*2,5mm2 fils en option |
| Tension principale : 220~240VAC/ 50/60Hz, 180-264VDC |
| Facteur de puissance (PF) : ≥0,96 |
| Distorsion harmonique totale (THD) : ＜10% |
| Type de sortie : Non-SELV (non isolé) |
| Facteur de scintillement : ＜1% |
| Mesure de la visibilité stroboscopique (SVM) : ＜0,4 |
| Perceptibilité des effets stroboscopiques (Pst) : ＜1 |
| Connexion des bornes : Embout à encliquetage rapide pour une installation facile, plateau coulissant en option pour un remplacement et une maintenance faciles |
| Puissance des luminaires B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Module via disjoncteurs LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Système de photométrie |
| LED : SMD2835 (1W) |
|
CCT (Température de couleur corrélée) : CCT unique (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT en option (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K au choix)
|
| IRC (Indice de rendu des couleurs) : >80Ra pour la norme (>90Ra pour un IRC plus élevé disponible) |
| Sécurité photobiologique : RG0 (exempt de risque) |
| CEE (Classe d'efficacité énergétique) : A++ |
| SDCM (Écart type de l'appariement des couleurs) : ＜5 (SDCM<3 en option) |
|
UGR (4H, 8H) : 24,9 (Croix)
23,4 (Longitudinal)
|

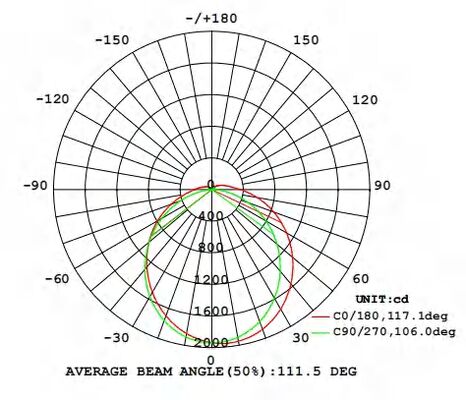

| Angle de faisceau : 120° |
| Durée de vie utile moyenne du luminaire : 61 000 heures (L80B10) |
| Maintien du flux lumineux à la fin de vie >70% |
| Efficacité lumineuse : 130LPW (PROLine) | 160LPW (PRIMELine) en option |
| Longueur 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Puissance nominale : 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Max. 5.460lm 5.200lm 7.800lm Max. 8.060lm |
Lumens délivrés
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Max. 6.720lm 6.400lm 9.600lm Max. 9.920lm |
| Condition de fonctionnement |
| Température/humidité de fonctionnement : -20~ +60℃ (-4°F ~ 140°F) / 5~85% HR, non condensé |
| Température/humidité de stockage : -40~ +80℃ (-40°F ~ 176°F) / 5~85% HR, non condensé |
| Durée de vie utile moyenne des LED L90B10 : ≥0,96 |
| Durée de vie nominale nominale (Tp<70℃) : Jusqu'à 100 000H |
| MTBF du pilote : 500.000H,MIL-HDBK-217F(25℃) |
| Résistant aux vibrations : 10~500Hz,5G 12min / 1cycle, période pendant 72min. Chacun le long des axes X, Y, Z |
| Bruit acoustique : ＜25dB (distance de 30cm, fonctionnement normal) |
| Garantie : 5 ans (Extensible jusqu'à 7 ans) |
| Certifications |
| Certificat mondial : ENEC | CE | RoHS | D-mark | KEMA-KEUR répertorié, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directives de sécurité : EN 60598-1 | EN 60598-2-3 | EN 62493 | CEI 62471 |
| Directives CEM : EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Autres directives : CEI 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolérance du flux lumineux, tolérance de puissance et tolérance de température de couleur ±5 %, 5000K et CRl>80.
* Le faisceau lumineux, la répartition de l'intensité lumineuse et l'efficacité lumineuse ont été examinés conformément à la norme EN ISO 17025:2005 pour la série de normes EN13032 et la norme LM-79.
* Informations sur les produits à jour et conditions de garantie générales disponibles sur notre site Web www.DUALRAYS.com
* Des informations détaillées sur les flux lumineux et les puissances pour les indices individuels sont indiquées sur la fiche technique du produit.
* Les valeurs peuvent être sujettes à modification en raison du binning des LED.
* Les paramètres de la fiche technique sont donnés pour Ta=25°C, basés sur 4000K/80Ra, 10% d'efficacité supérieure avec 70Ra
Connexion connectable :
| Longueur/mmBoîte intérieure Carton extérieur QTY”/CTN Unité N.W G.W/Carton |
| 600 670x106x65mm 685x333x220mm 9PCS 1,6Kg 16,9Kg |
| 1200 1270x106x65mm 1385x333x220mm 9PCS 2,4Kg 23,9Kg |
| 1500 1570x106x65mm 1685x333x220mm 9PCS 3,4Kg 33,6Kg |
Veuillez lire toutes les instructions ci-dessous avant l'installation :
* Pour éviter tout choc électrique, veuillez vous assurer que l'alimentation est coupée avant l'installation.
* La lampe doit être installée et utilisée par un électricien ou un technicien qualifié conformément au Code national de l'électricité et aux codes locaux correspondants.
* Déballez et examinez la lampe attentivement, signalez tout dommage et conservez tous les matériaux d'emballage si une partie du produit a été endommagée pendant le transport.
* Si la lampe est endommagée, ne l'utilisez pas !
Déclaration :
Selon la norme internationale des luminaires LED, DUALRAYS déclare officiellement que les produits de la série DUALRAYS LED Highbay Light (UFO Highbay) ne sont autorisés à être appliqués qu'à un environnement neutre intérieur ou semi-extérieur. Pendant ce temps, DUALRAYS promet une garantie complète pour les produits.
Toute application en environnement sévère, y compris les températures élevées/basses, l'humidité élevée, la salinité élevée, l'ammoniac élevé, etc., n'est pas autorisée sans la confirmation officielle du fabricant. En cas de mauvaise application, la politique de garantie n'est plus garantie.
* Professionnel équipe : >15 ans d'expérience, propre usine, >10 équipes d'ingénieurs, capacité de production puissante et système de gestion QC, fournissent à la fois un produit et un service de bonne qualité ;
* Marque fiable : Établi une coopération stable et à long terme avec les clients européens, a obtenu des éloges et une confiance élevés, et dispose d'un entrepôt aux Pays-Bas pour un meilleur service ;
* Fournir une simulation DIALux : Envoyez-nous vos paramètres des applications, comme la distance, la hauteur, la largeur, etc., notre équipe d'ingénieurs fera une simulation en fonction de votre demande et vous recommandera le meilleur produit ;
* Tous nos luminaires LED sont conformes à la norme CE, RoHS. TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80 répertoriés pour les principaux produits.
