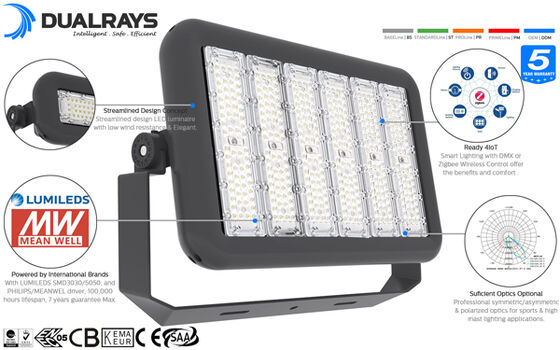

* LED SMD3030 2D / SMD5050 LUMILEDS LUXEON SAN'AN haute luminosité, driver Meanwell XLG / PHILIPS en option ;
* ADC12 AL moulé sous pression intégré de précision, excellente conductivité thermique；
* Protection IP65 / IK10 ;
* Symétrique 30°/60°/90°/120°, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asymétrique,
Optique polarisée à 45°, polarisée à 60° (en développement) en option ;

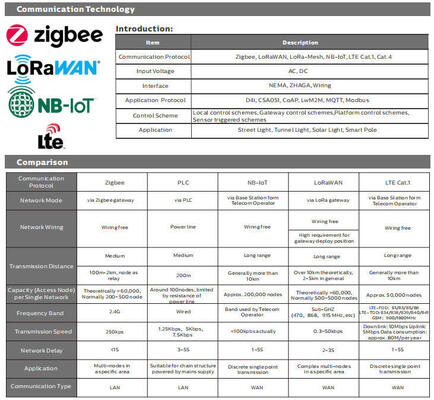

* Divers contrôles intelligents : 1-10V, DALI, DMX512, Zigbee en option ;
* Pas d'UV ni d'IR et totalement sans mercure ;
* L80/B10 @ 100.000h ;
* Personnalisation prise en charge pour les projets spéciaux ;
Options :
> Driver : Meanwell//SOSEN/PHILIPS, driver développé par DURALYS, durable et compact.
> LED : LED LUMILEDS/SAN'AN en option ;
> Efficacité : 130LPW/160LPW en option ;
> Contrôles et gradation : 1-10V, DALI, DMX512, Zigbee en option ;
> Lentille optique : Symétrique 30°/60°/90°/120°, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asymétrique,
Optique polarisée à 45°, polarisée à 60° (en développement) en option ;
>Éclairage de piste (aéroports) et ports ;

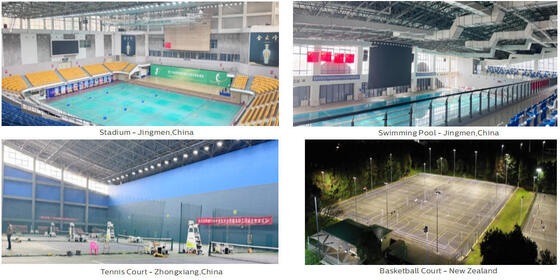

>Applications d'éclairage sportif récréatif (football, hockey, basket-ball, golf, tennis, etc.) ;
>Éclairage de zone à mât élevé ;
>Éclairage de façade de grands bâtiments ;
>Parkings et zones industrielles ;
>Rond-points et échangeurs autoroutiers ;
| Système général |
| Matériau du boîtier : Aluminium ADC12 moulé sous pression à haute pression EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 conformément à la norme UNE EN 1706, revêtement en poudre. |
| Couleur du boîtier : Noir métallisé (RAL9017), autres couleurs en option |
| Joints d'étanchéité : Mousse de silicone |
Dissipation thermique des LED : Par le corps du luminaire en AL ADC12 sans ailettes, sans fluides conducteurs. Dissipation par convection passive
assurant le contact thermique avec les modules LED grâce à une pâte à souder sans plomb à haute conductivité |

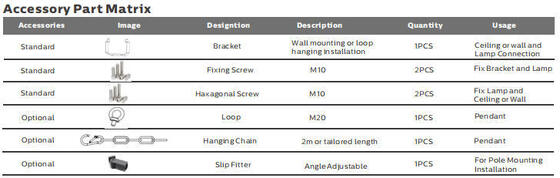

| Supports : Support en forme de U rotatif à 360° |
| Hauteur de montage recommandée : 5 - 20 mètres |
| Maintenance : Facile, ouverture avec un tournevis, concept modulaire pour un remplacement facile des composants : LED, drivers, SPD. |
Driver : Driver réglable et programmable à courant constant. Intégré dans le boîtier du driver, pré-câblé
à l'intérieur d'un boîtier de driver galvanisé. |
| IP (Indice de protection) : IP66 |
| IK (Résistance aux chocs) : IK10 |
| Classe de protection : Classe Ⅰ |
| Entrée de câble : H05RN-F 3*1.5mm2 | H05RN-F 5*1.5mm2 (section maximale 4mm2) |
| Résistance aux surtensions : CM : 10kV, DM : 6kV |
| SPD (en option) : 10kV-10kA, type II, avec signal LED et fusible thermique pour déconnecter la charge en fin de vie |

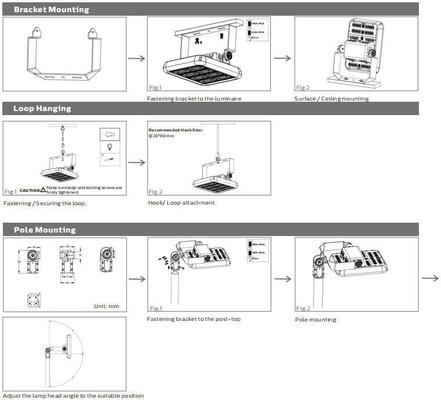

| Installation : Installation sur support, adaptée à l'installation au sol, au mur, sur mât élevé et sur d'autres plans solides |

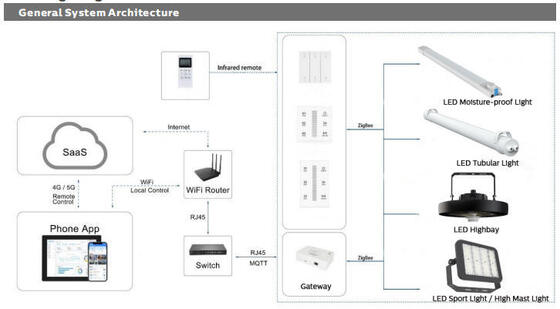

| Fonction intelligente : 0-10V, PWM, contrôle du temps, DMX, Zigbee, DALI |
| Système électrique |
| Tension principale : 100~277VAC/ 50~60Hz | 277~480VAC/ 50~60Hz |
| Facteur de puissance (PF) : ≥0.95 |
| Distorsion harmonique totale (THD) : ＜10% |
| Type de sortie : Non-SELV (non isolé) |
| Facteur de scintillement :<1% |
| Efficacité du driver : >90% |
| Classe énergétique : A++ IPEA>1.15 |
| Système de photométrie |
| LED : SMD3030 / SMD5050 en option |
| CCT (Température de couleur corrélée) : CCT unique (3000K | 4000K | 5000K | 5700K | 6500K) |
| IRC (Indice de rendu des couleurs) : >70Ra pour la norme (>80Ra pour un IRC plus élevé disponible) |
| Sécurité photobiologique : RG0 (exempt de risque) |
| Rapport de sortie de lumière ascendante : ULOR 0% |
| Rapport de sortie de lumière descendante : DLOR 100% |
| Indice d'éblouissement : Entre D5 et D6 (selon la répartition de la lumière) |
| Catégorie d'intensité lumineuse : Entre G*4 et G*6 (selon la répartition de la lumière) |
| Flux lumineux CIE n°3 : >95% |
| SDCM (Écart type de correspondance des couleurs) : ＜6 |
|

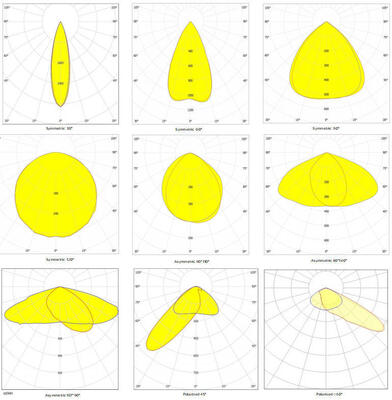

Angle de faisceau : Symétrique 30°/60°/90°/120°, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asymétrique,
45° polarisé, 60° polarisé (en développement)
|
| Durée de vie utile moyenne du luminaire : 100 000 heures (L80B10) |
| Maintien du flux lumineux en fin de vie : >70% |
| Efficacité lumineuse : 130LPW (PROLine) | 160LPW (PRIMELine) en option |

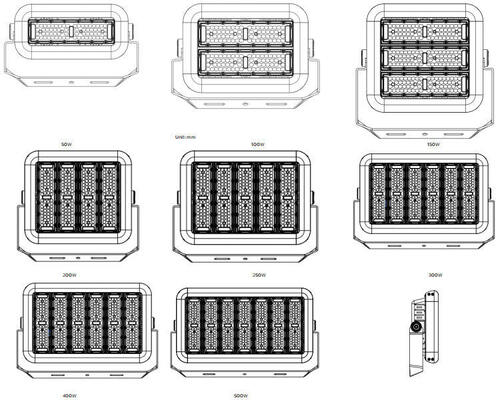

| Puissance nominale : 50W 100W 150W 200W 300W 400W 500W |
|
Lumens délivrés
@ 5000K, CRl>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| Condition de fonctionnement |
| Température / Humidité de fonctionnement : -40~ +50℃ (-40°F ~ 122°F) / 10~90% HR, non condensé |
| Température / Humidité de stockage : -40~ +80℃ (-40°F ~ 176°F) / 10~90% HR, non condensé |
| Durée de vie utile moyenne des LED L80B10 : ≥100.000H |
| Durée de vie nominale nominale (Tp<70℃) : Jusqu'à 100 000H |
| MTBF du driver : 500.000H, MIL-HDBK-217F (25℃) |
| Résistance aux vibrations : 10~500Hz, 5G 12min / 1cycle, période pendant 72min. Chacun le long des axes X, Y, Z |
| Bruit acoustique : ＜25dB (distance de 30cm, fonctionnement normal) |
| Garantie : 5 ans (extensible jusqu'à 7 ans) |
| Certifications |
| Certificat mondial : ENEC | CE | RoHS | D-mark | KEMA-KEUR répertorié, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directives de sécurité : EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Directives CEM : EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Autres directives : IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolérance du flux lumineux, tolérance de la puissance et tolérance de la température de couleur ±5 %, 5000K et CRl>70.
* Le faisceau lumineux, la répartition de l'intensité lumineuse et l'efficacité lumineuse ont été examinés conformément à la norme EN ISO 17025:2005 pour la série de normes EN13032 et la norme LM-79.
* Informations sur les produits à jour et conditions de garantie générales disponibles sur notre site Web www.DUALRAYS.com
* Des informations détaillées sur les flux lumineux et les puissances pour les indices individuels sont indiquées sur la fiche technique du produit.
* Les valeurs peuvent être sujettes à modification en raison du binning des LED.
* Les paramètres de la fiche technique sont donnés pour Ta=25°C, basés sur 5000K/70Ra.
* Tolérance de puissance avec la version ZHAGA ou l'alimentation D4i/SR : ±10%.
Coupez l'alimentation, connectez le fil CA.
Connexion de gradation (avec driver gradable)
1. Compatible avec la gradation 0-10V.
2. Connectez les fils comme sur le schéma ci-dessus.

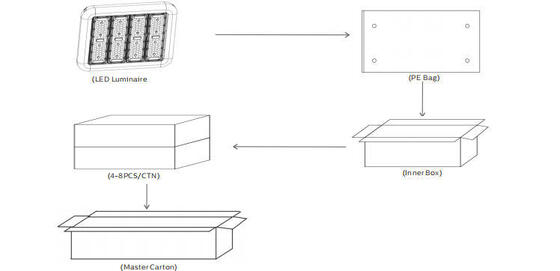

| Puissance/W Boîte intérieure Carton extérieur Quantité”/CTN Poids net unitaire Poids brut/carton |
| 50 260x150x425mm 635x540x445mm 8PCS 3.6Kg 32.8Kg |
| 100 300x150x425mm 635x620x445mm 8PCS 5.8Kg 51.6Kg |
| 150 405x150x425mm 635x420x445mm 4PCS 7.4Kg 33.5Kg |
| 200 415x150x410mm 635x430x430mm 4PCS 9.3Kg 42.7Kg |
| 250 415x150x485mm 415x150x485mm 1PCS 13.9Kg 16.3Kg |
| 300 415x150x560mm 415x150x560mm 1PCS 16.3Kg 19.5Kg |
| 400 415x150x560mm 415x150x560mm 1PCS 19.5Kg 22.8Kg |
| 500 415x150x635mm 415x150x635mm 1PCS 22.8Kg 25.5Kg |
Veuillez lire toutes les instructions ci-dessous avant l'installation :
* Pour éviter tout choc électrique, veuillez vous assurer que l'alimentation est coupée avant l'installation.
* La lampe doit être installée et utilisée par un électricien ou un technicien qualifié conformément au Code national de l'électricité et aux codes locaux correspondants.
* Déballez et examinez la lampe avec soin, signalez tout dommage et conservez tous les matériaux d'emballage si une partie du produit a été endommagée pendant le transport.
* Si la lampe est endommagée, ne l'utilisez pas !
Déclaration :
Selon la norme internationale des luminaires LED, DUALRAYS déclare officiellement que les produits de la série DUALRAYS LED Highbay Light (UFO Highbay) ne sont autorisés à être appliqués qu'à un environnement neutre intérieur ou semi-extérieur. Parallèlement, DUALRAYS promet une garantie complète pour les produits.
Toute application dans un environnement sévère, y compris les températures élevées/basses, l'humidité élevée, la salinité élevée, l'ammoniac élevé, etc., n'est pas autorisée sans la confirmation officielle du fabricant. En cas de mauvaise application, la politique de garantie n'est plus garantie.
