* ADC12 Al moulé sous pression, forgeage intégral du moule, excellente conductivité thermique ;
* LED SMD2835 haute luminosité SAN'AN / LUMILEDS, pilote développé en interne DUALRAYS ou SOSEN / pilote en option ;
* Protection IP65/IK08 ;
* Angle de faisceau de 60°/90°/120° en option ;
* Finition avec revêtement en poudre résistant à la corrosion ;
*Installations multiples : suspension en boucle, montage au plafond, montage mural ;

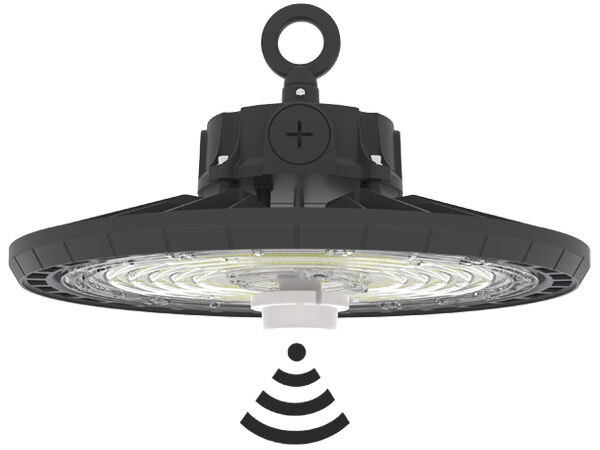

* Divers contrôles intelligents : 1-10 V, capteur de mouvement, capteur de lumière du jour, Zigbee et urgence ;
* 3 CCT en option (A : 3 000-4 000-5 000 K ; B : 3 000-4 500-6 000 K ; C : 4 000-5 000-6 000 K) ;
* Alimentation commutable DIP en standard (100 %-80 %-60 %) ;
* Pas d'UV ni d'IR et totalement sans mercure ;
* L80/B10 à 52 000 heures ;
* Prise en charge personnalisée pour les projets spéciaux ;
Possibilités :
> Pilote : pilote intégré développé par DUALRAYS, design fin, durable et compact.
> 3 CCT en option ;
> Alimentation commutable DIP (100 %-80 %-60 %) ;
> Commandes et gradation : 1-10 V, capteur de mouvement, capteur de lumière du jour, Zigbee et urgence ;
> Réflecteur : Réflecteur PC avec / sans couvercle. Montage sur tube.
> Installation : suspension en boucle, montage au plafond, montage mural ;
> Remplacement de la source lumineuse traditionnelle HID ou MH ;
> Halls d'usine et zones de production ;
> Entrepôts et halls logistiques ;
> Quincailleries et mégastores ;
> Stades et autres installations sportives ;
> Remplacement des lampes traditionnelles ;

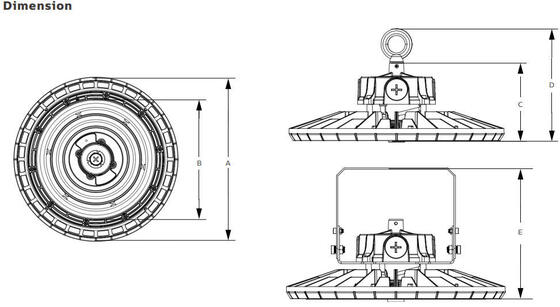

| Puissance/W Taille A / mm Taille B / mm Taille C / mm Taille D / mm Taille E / mm |
| 100 φ240 φ184 119 150,5 178,5 |
| 150 φ280 φ226119163,5 191,5 |
| 200 φ320 φ265 119164,5 192,5 |
| Système général |
Matériau du boîtier : Aluminium ADC12 moulé sous pression haute pression EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 selon la norme UNE EN 1706 thermolaqué |
| Matériau du diffuseur : PC injecté selon la norme UNE-EN ISO 294-2:2019, filtre UV conditionnel (IK08) |
| Couleur du boîtier : Noir métallique (RAL9017), Autres couleurs en option |
| Joints d'étanchéité : Mousse de silicone |
| Dissipation thermique des LED : Grâce au corps du luminaire ADC12 AL sans ailettes, sans fluides conducteurs. Dissipation passive par convection assurant le contact thermique avec les modules LED grâce à une pâte à souder sans plomb à haute conductivité |
| Système optique : Optique à lentille, réflecteur PC/alu en option |
| Finition : Revêtement de peinture en poudre polyester, pulvérisé électrostatiquement et sublimé au four, Résistant à la corrosion |
| Hauteur de montage recommandée : 5 à 15 mètres |
| Maintenance : LED non échangeable, driver échangeable |
| Driver : Courant constant avec puissance réglable en option via un commutateur DIP, intégré dans le luminaire, pré-câblé |
| Contrôle de gradation : ON-OFF | Gradation 1-10V | DALI-2 | Zigbee |
| IP (indice de protection contre la pénétration) : IP65 |
| IK (résistance aux chocs) : IK08 |
| Classe de protection : Classe Ⅰ |
| Fil incandescent : 750°C (moins de 30 s) |
| Presse-étoupe : Plastique M20x1,5 – IP68 | Plastique M25x1,5 – IP68 (en option) |
| Installation : suspension en boucle | Montage sur support |

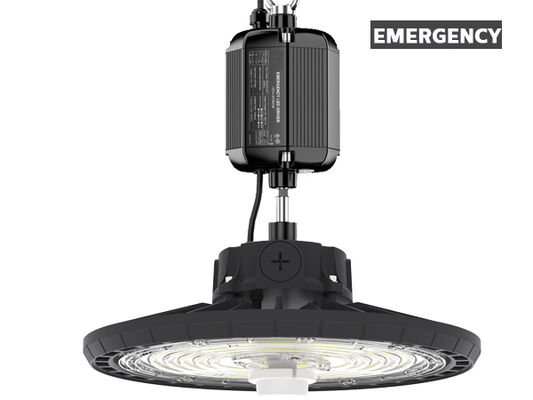

Fonction intelligente : capteur PIR avec seuil de lumière du jour | Capteur micro-ondes avec seuil de lumière du jour ou lumière du jour
récolte| Urgence |
| Rapport de sortie de lumière vers le haut : ULOR 0 |
| Rapport de sortie de lumière vers le bas : DLOR 100 % |
| Système électrique |
| Connexion électrique : 0,3 m 3*1,0 mm2 comme support, max 3x2,5 mm2 + 2x1,5 mm2 de fil de gradation, extrémités de fil libres, fil de longueur sur mesure avec prise EU/AU/US en option |
| Tension principale : 100 ~ 277 VCA/50/60 Hz, 140-280 VCC |
| Facteur de puissance (PF) : ≥0,97 |
| Distorsion Harmonique Totale (THD) : ＜20 % |
| Protection contre les surtensions : DM : 6 kV, CM : 6 kV, critère B |

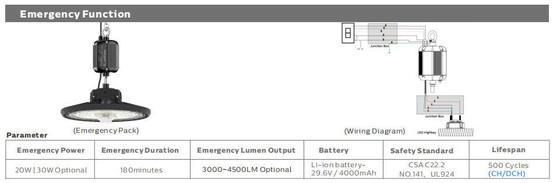

SPD (en option) : parasurtenseur transitoire de type 2, 10 kV et 20 kA. Connexion en série avec thermofusible
sectionneur pour une protection plus efficace en fin de vie |
| Type de sortie : non SELV (non isolé) |
| Facteur de scintillement : ＜1 % Perceptibilité des effets stroboscopiques (Pst) ＜1 |
| Mesure de visibilité stroboscopique (SVM) : ＜0,4 |
| Perceptibilité des effets stroboscopiques (Pst) : ＜1 |
| Luminaires Puissance B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Module via disjoncteurs LSS 150W 4 6 6 10 |
| 200 W 3 5 6 8 |
| Système de photométrie |

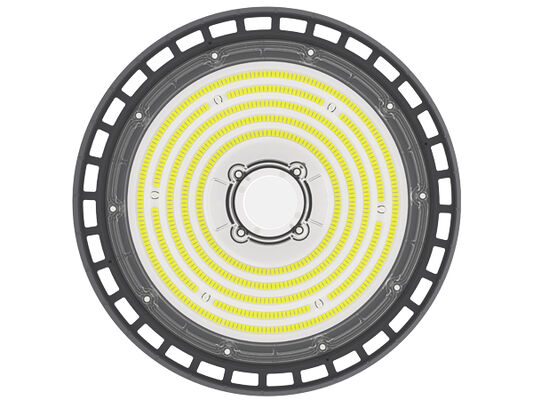

| LED : SMD2835 (1W) |
|
CCT (température de couleur corrélée) : CCT unique (3000K | 4000K | 5000K | 5700K | 6500K)
3CCT en option (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K au choix)
|
| CRI (indice de rendu des couleurs) : >80Ra pour la norme (>90Ra pour un CRI plus élevé disponible) |
| Sécurité photobiologique : RG0 (exempt de risque) |
| CEE (Classe d'efficacité énergétique) : A++ |
| SDCM (écart type de correspondance des couleurs) : ＜5 (SDCM<3 en option) |
|
UGR (4H, 8H) : 33,9 (Croix)
33,9 (longitudinale)
|
| Angle de faisceau : 60° | 90° | 120° En option |
| Durée de vie utile moyenne du luminaire : 52 000 heures (L80B10) |
| Maintien du lumen à eol > 70 % |
| Efficacité lumineuse : 150LPW (PROLine) | 170LPW (Ligne PRIME) | 190LPW (ULTRALine) En option |
| Puissance nominale : 100 W DIP (60/80 W/100 W) 150 W DIP (100 W/120 W/150 W) 200 W DIP (120 W/150 W/200 W). |
| (PRO)Max. 15 000 lm maximum. 22 500 lm maximum. 30.000lm |
|
Lumens délivrés
@ 5000K, CRl>80 (PRIME) Max. 17 000 lm maximum. 25 500 lm maximum. 34.000lm
|
| (ULTRA) Max. 19 000 lm maximum. 28 500 lm maximum. 38.000lm |
| État de fonctionnement |
| Température/humidité de fonctionnement : -30 ~ +60 ℃ (-22 °F ~ 140 °F) / 5 ~ 85 % HR, non condensé |
| Température/humidité de stockage : -30 ~ + 80 ℃ (-22 ° F ~ 176 ° F) / 5 ~ 85 % HR, non condensé |
| Temps d'utilisation moyen des LED L80B10 : ≥100.000H |
| Durée de vie nominale (Tp <70 ℃) : jusqu'à 100 000 heures |
| MTBF du pilote : 198 000 H, MIL-HDBK-217F (25 ℃) |
| Résistant aux vibrations : 10 ~ 500 Hz, 5 G 12 min/1 cycle, période de 72 min. Chacun le long des axes X, Y, Z |
| Bruit acoustique : <25 dB (distance de 30 cm, fonctionnement normal) |
| Garantie : 5 ans |
| Certifications |
| Certificat mondial : ENEC | CE | RoHS | Marque D | KEMA-KEUR Coté, SAA | C-Tique | MRC | CB | ETL/CETL | Contenu téléchargeable premium |
| Directives de sécurité : EN 60598-1 | EN 60598-2-3 | EN 62493 | CEI 62471 |
| Directives CEM : EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Autres directives : CEI 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolérance de flux lumineux, tolérance de puissance et tolérance de température de couleur ±5%, 5000K et CRl>80.
* Le faisceau lumineux, la répartition de l'intensité lumineuse et l'efficacité lumineuse ont été examinés conformément à la norme EN ISO 17025:2005 pour la série de normes EN13032 et à la norme LM-79.
* Informations produit à jour et conditions générales de garantie disponibles sur notre site Web www.DUALRAYS.com
* Des informations détaillées sur les flux lumineux et les puissances pour les index individuels sont indiquées sur la fiche technique du produit.
* Les valeurs peuvent être sujettes à changement en raison du regroupement des LED.
* Les paramètres de la fiche technique sont donnés pour Ta=25°C, sur la base de 4000K/80Ra, efficacité 10% supérieure avec 70Ra

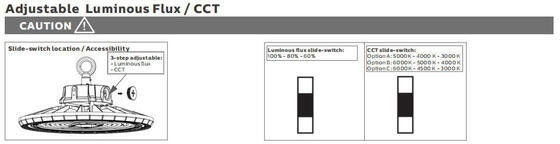

1. Éteignez d'abord le luminaire.
2. Retirez délicatement le couvercle IP65 à la main.
3. Réglez manuellement l'interrupteur à glissière sur le réglage souhaité. N'utilisez AUCUN outil métallique.
4. Remettez le couvercle IP65 en place.
5. Allumez le luminaire.

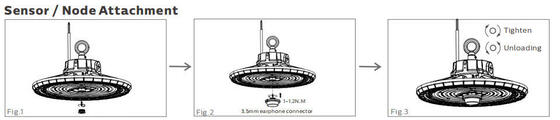

Retirez le couvercle. Fixation du dispositif capteur. Fini.
Fixation/Sécurisation de la boucle. Fixation crochet/boucle.
Support de fixation au luminaire. Montage en surface/plafond.
Coupez l'alimentation, connectez le fil AC.
Connexion de gradation (avec pilote dimmable)
1. Compatible avec la gradation 0-10 V.
2. Connectez les fils comme dans le schéma ci-dessus.
| Puissance/W Boîte intérieure QTÉ du carton extérieur »/unité CTN NW GW/carton |
| 100 260x260x150mm 790x273x282mm 5 PIÈCES 2,1Kg 13,6Kg |
| 150 300x300x150mm 790x313x322mm 5 PIÈCES 2,3Kg 14,1Kg |
| 200 350x350x150mm 790x363x372mm 5 PIÈCES 2,6Kg 14,8Kg |
Veuillez lire toutes les instructions ci-dessous avant l'installation :
* Pour éviter les chocs électriques, veuillez vous assurer que l'alimentation est coupée avant l'installation.
* La lampe doit être installée et utilisée par un électricien ou un technicien qualifié conformément au Code national de l'électricité et aux codes locaux correspondants.
* Déballez et examinez soigneusement la lampe, signalez tout dommage et conservez tous les matériaux d'emballage si une partie du produit a été endommagée pendant le transport.
* Si la lampe est endommagée, ne l'utilisez pas !
