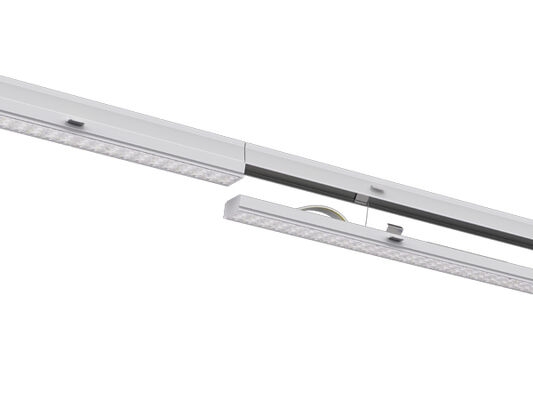

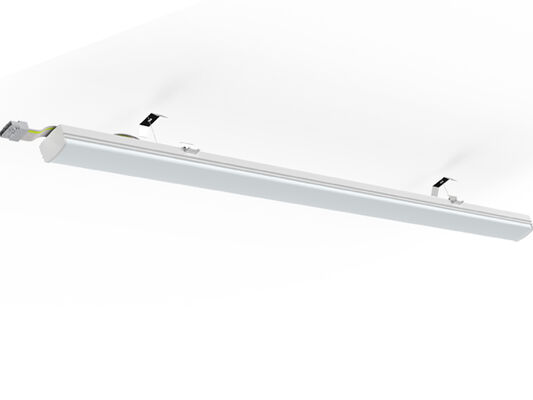

Le module linéaire de mise à niveau à commutation DIP Click-fast 75W est développé pour remplacer les luminaires fluorescents T5/T8 existants sur les systèmes de rail

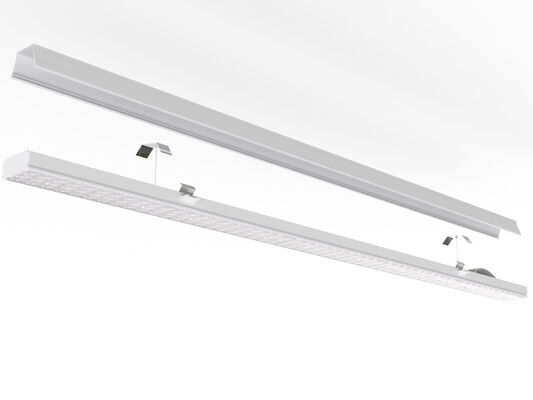

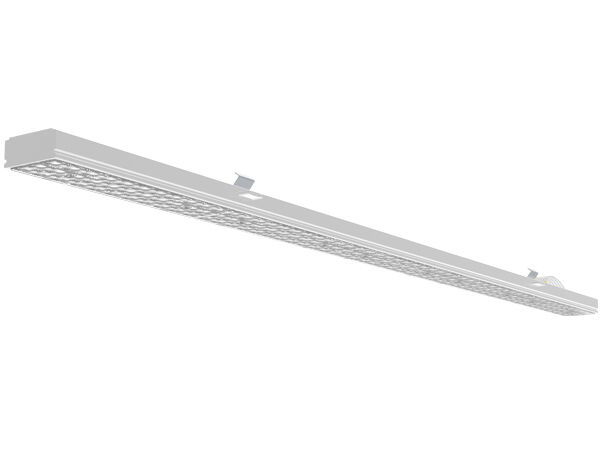

Le module linéaire de mise à niveau RM5 est développé pour remplacer les luminaires fluorescents T5/T8 existants sur les systèmes de rail.

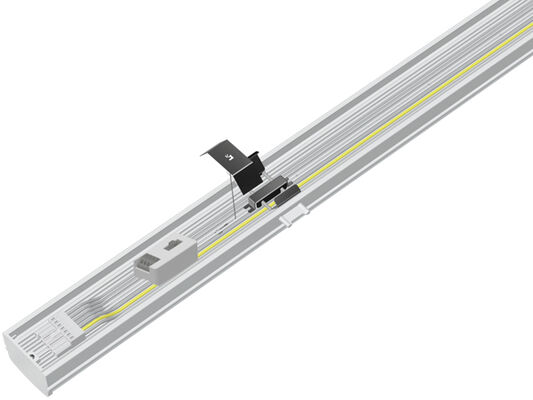

Pour les luminaires fluorescents conventionnels, les fils d'origine dans le rail de distribution peuvent être coupés, et le câble de liaison est conçu à l'intérieur du module via des connecteurs WAGO
connecteurs.
Il fonctionne avec presque tous les systèmes de rail de distribution installés au cours des 25 dernières années, une solution de mise à niveau parfaite pour remplacer les anciens tubes fluorescents T5/T8 de 2 x 36 W, 1 x 58 W et 2 x 58 W avec et sans réflecteurs.
Installation rapide, remplacement facile avec le système de rail existant sans outils en moins de 40 secondes.
Aucune modification physique n'est nécessaire sur le système de rail existant, il suffit de brancher et de jouer
Caractéristiques principales et spécifications
- LED SMD2835 haute luminosité 0,5 W 75 LM Driver TRIDONIC/PHILIPS/BOKE avec commutation DIP;
- Compatible avec 95 % des systèmes de rail de distribution leaders installés au cours des 25 dernières années ;
- Solution de mise à niveau idéale pour remplacer les lampes fluorescentes T5/T8 ou les tubes LED de 2x36W, 1x58W et 2x58W existants avec et sans réflecteurs ;

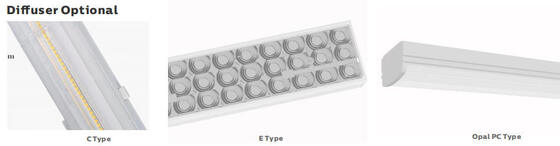

- Optiques 30/60/90/110/Double 25/25L/25R, 120 (avec couvercle PC) en option ;
- Protection IP40/IK08 ;
- Aucune modification physique sur le système de rail existant n'est nécessaire ;
- Chaîne de sécurité réservée pour économiser les coûts de main-d'œuvre et double assurance de sécurité ;
- Divers contrôles intelligents : 1-10V, DALI, capteur de mouvement, capteur de lumière du jour, Zigbee et d'urgence ;
- Monophasé (L/N/E) ou triphasé (L1/L2/L3/N/FG) en option ;
- Durée de vie L80/B10 @ 58 000 heures ;
- Personnalisation disponible pour les projets spéciaux ;
Options disponibles
- Driver : Driver non-SELV TRIDONIC / PHILIPS / BOKE
- Contrôles et gradation : 1-10V, DALI, capteur de mouvement, capteur de lumière du jour, Zigbee et d'urgence
- Angles de faisceau : 30/60/90/110/Double 25/25L/25R, optiques 120 (avec couvercle PC) en option
- Monophasé (L/N/E) ou triphasé (L1/L2/L3/N/FG) en option ;

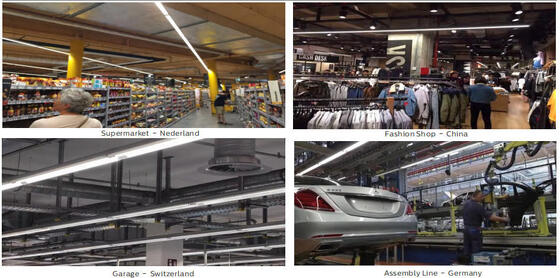

Applications recommandées
- Grandes surfaces de vente au détail ;
- Halls industriels ;
- Espaces d'entrepôt ;
- Halls d'usine ;
- Autres applications semi-industrielles ;
Spécifications techniques
Système général
| Matériau du boîtier |
Aluminium extrudé selon la norme EN755 |
| Matériau du diffuseur |
PC/PMMA extrudé selon la norme UNE-EN ISO 21305-1:2020, filtre UV conditionnel (IK10) |
| Couleur du boîtier |
Blanc (RAL9016), autres couleurs en option |
| Contrôle de groupe |
Commutation triphasée en option, L1 /L2 /L3 peuvent être changés par interrupteur DIP |
| Dissipation thermique des LED |
Via le corps du luminaire en aluminium 6063 sans ailettes, sans fluides conducteurs. Dissipation par convection passive assurant le contact thermique avec les modules LED grâce à une pâte à souder sans plomb à haute conductivité |
| Type de lampe |
LED échangeable |
| Sortie de lumière |
Directe |
| Hauteur de montage recommandée |
2 - 12 mètres |
| Maintenance |
Driver / Lentille ouverte / fermée avec vis |
| Driver |
Courant constant avec puissance réglable via interrupteur DIP, intégré dans le luminaire, pré-câblé |
| Contrôle de gradation |
MARCHE-ARRÊT | Gradation 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| Indice de protection IP |
IP40 |
| Indice de protection IK |
IK08 |
| Classe de protection |
Classe I |
| Fil incandescent |
850°C (Moins de 30s) |
| Entrée de câble |
H05RN-F 3*2.5mm2 | H05RN-F 5*2.5mm2 (Section max 4.0mm2) |
| Installation |
Remplacement direct |
| Fonction intelligente |

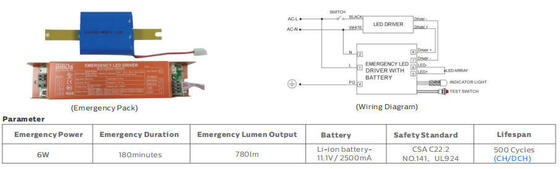

Urgence |
Système électrique
| Câblage traversant |
3x2.5mm2/5x2.5mm2 + 2x1.5 mm2 fil de gradation en standard |
| Tension principale |
220~240VAC/ 50/60Hz, 180-264VDC |
| Facteur de puissance (PF) |
≥0.93 |
| Distorsion harmonique totale (THD) |
<10% |
| Type de sortie |
Non-SELV (non isolé) |
| Facteur de scintillement |
<1% |
| Mesure de visibilité stroboscopique (SVM) |
<0.4 |
| Perceptibilité des effets stroboscopiques (Pst) |
<1 |

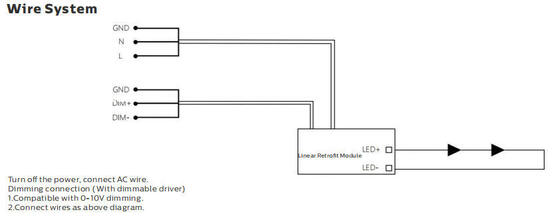

| Connexion de terminal |
Câblage en boucle inclus, connecteur WAGO 5/7 pôles |
| Puissance des luminaires |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
Système photométrique
| LED |
SMD2835 (0.5W) |
| CCT (Température de couleur corrélée) |
CCT unique (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT en option (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K au choix)
|
| IRC (Indice de rendu des couleurs) |
>80Ra pour standard (>90Ra pour IRC plus élevé disponible) |
| Sécurité photobiologique |
RG0 (exempt de risque) |
| CEE (Classe d'efficacité énergétique) |
A++ |
| SDCM (Écart type de correspondance des couleurs) |
<5 (SDCM<3 en option) |
| UGR (4H, 8H) |
24.9 (Transversal) 23.4 (Longitudinal) |

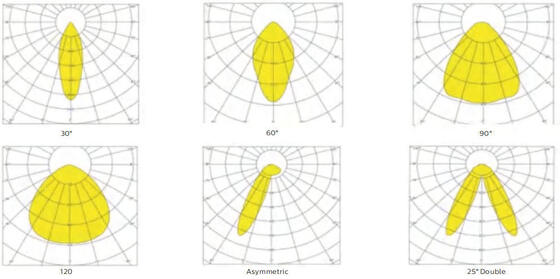

| Angle de faisceau |
30° | 60° | 90° | 120° | Asymétrique 25° G | Asymétrique 25° D | 25° Double |
| Durée de vie utile moyenne du luminaire |
100 000 heures (L80B10) |
| Maintien du flux lumineux en fin de vie |
>70% |
| Efficacité lumineuse |
160LPW (PROLine) en option |
| Produit |
Module linéaire de mise à niveau LED RM |
| Puissance nominale |
75W DIP (25~75W) |
| Lumens délivrés @ 5000K, CRI>80 (PRO) |
Max. 12 000 lm |
Conditions de fonctionnement
| Température / Humidité de fonctionnement |
-20~ +50°C (-4°F ~ 122°F) / 5~85% HR, sans condensation |
| Température / Humidité de stockage |
-40~ +60°C (-40°F ~ 140°F) / 5~85% HR, sans condensation |
| Temps de vie utile moyen des LED L90B10 |
≥0.96 |
| Durée de vie nominale (Tp <70°C) |
Jusqu'à 100 000H |
| MTBF du driver |
500 000H, MIL-HDBK-217F(25°C) |
| Résistant aux vibrations |
10~500Hz, 5G 12min / 1cycle, période de 72min. Chacune le long des axes X,Y,Z |
| Bruit acoustique |
<25dB (distance de 30cm, fonctionnement normal) |
| Garantie |
5 ans (Extensible jusqu'à 7 ans) |
Certifications
| Certificat mondial |
ENEC | CE | RoHS | D-mark | Listé KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directives de sécurité |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Directives CEM |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Autres directives |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolérance du flux lumineux, tolérance de puissance et tolérance de température de couleur ±5%, 5000K et CRI>80.
* Faisceau lumineux, distribution de l'intensité lumineuse et efficacité lumineuse examinés conformément à la norme EN ISO 17025:2005 pour la série de normes EN13032 et la norme LM-79.
* Informations produit à jour et conditions générales de garantie disponibles sur notre site web www.DUALRAYS.com
* Informations détaillées sur les flux lumineux et les puissances pour les index individuels indiqués sur la fiche technique du produit.
* Les valeurs peuvent être sujettes à modification en raison du binning des LED.
* Paramètres de la fiche technique donnés pour Ta=25°C, basés sur 4000K/80Ra, 10% d'efficacité supérieure avec 70Ra
Liste des systèmes compatibles
Instructions d'installation et de sécurité
- Pour éviter tout choc électrique, assurez-vous que l'alimentation est coupée avant l'installation
- La lampe doit être installée et utilisée par un électricien ou un technicien qualifié conformément au Code électrique national et aux codes locaux correspondants
- Déballez et examinez la lampe attentivement, signalez tout dommage et conservez tous les matériaux d'emballage si une partie a été endommagée pendant le transport
- Si la lampe est endommagée, ne l'utilisez pas !
