> Driver : Driver / TRIDONIC /BOKE Non-SELV avec technologie DIP en option. Options :
> Driver : Driver / TRIDONIC /BOKE Non-SELV avec technologie DIP en option. > 3 CCT en option (A : 3000-4000-5000K ; B : 3000-4500-6000K ; C : 4000-5000-6000K) ;

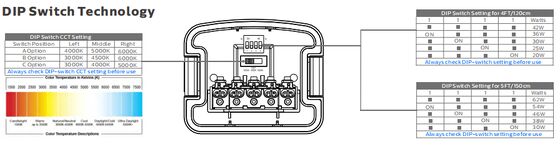

> Alimentation commutable par DIP Switch ;
> Contrôles et gradation : 1-10V, DALI, Capteur de mouvement, Capteur de lumière du jour, Zigbee et Urgence ;

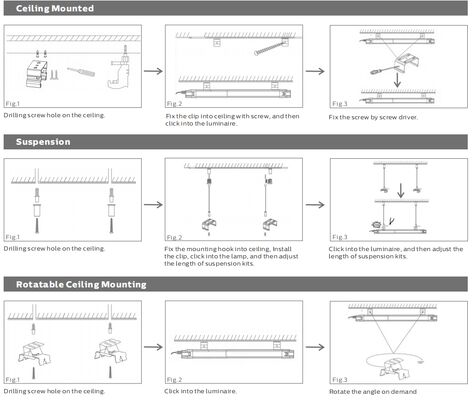

> Installation : Montage au plafond | Suspension | Montage mural rotatif ;
> Remplacement des NCF fluorescents ;
> Ateliers et entrepôts ;
> Garages et parkings ;
> Entrepôt d'étables pour animaux ;
> Couloir/Galerie/Couloir ;
> Emplacements extérieurs et intérieurs ;
Longueur/mm Taille A / mm Taille B / mm Taille C / mm
Taille D / mm
ou envoyez-nous un e-mail à
| 1200 4ft/1205 1230 84 691500 5ft/1505 1530 84 69 |
| Système général |
| Matériau du boîtier : PC extrudé selon la norme UNE-EN ISO 21305-1:2020, filtre UV conditionnel (IK10) |
| Matériau du diffuseur : PC extrudé selon la norme UNE-EN ISO 21305-1:2020, filtre UV conditionnel (IK10) |
| Couleur du boîtier : Blanc (RAL9016), autres couleurs en option |
| Joints d'étanchéité : Mousse de silicone |
| Dissipation thermique des LED : Par le corps du luminaire en 6063 AL sans ailettes, sans fluides conducteurs. Dissipation par convection passive |
|
assurant le contact thermique avec les modules LED grâce à une pâte à souder sans plomb à haute conductivité |
| Anti-condensation : Soupape d'équilibrage de la pression pour assurer le dégagement de l'humidité, éviter la condensation et maintenir l'étanchéité IP du luminaire |
Finition : Pulvérisé électrostatiquement et sublimé au four. Résistant à la corrosion
Hauteur de montage recommandée : 2 - 8 mètres |
| Maintenance : Embout à encliquetage rapide pour une installation facile |

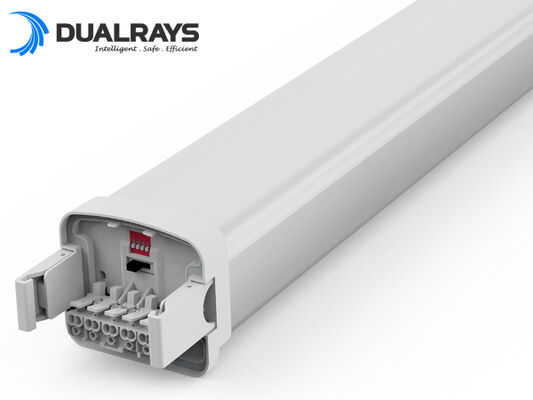

| Driver : Courant constant avec alimentation en option réglable via DIP switch, intégré au luminaire, pré-câblé |
| Contrôle de gradation : ON-OFF | Gradation 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Indice de protection) : IP65 |
| IK (Résistance aux chocs) : IK10 |
| Classe de protection : Classe Ⅰ |
| Fil incandescent : 850°C (moins de 30s) |
| Presse-étoupe : Presse-étoupe M20 (Nylon) |
| Installation : Montage au plafond | Suspension | Montage mural rotatif |
| Fonction intelligente : Capteur PIR | Capteur micro-ondes | Urgence |
| Système électrique |
| Câblage traversant : Fils 3*1,5mm2 | 5*1,5mm2 | 3*2,5mm2 | 5*2,5mm2 en option |
| Tension principale : 220~240VAC/ 50/60Hz, 180-264VDC |
| Facteur de puissance (PF) : ≥0,96 |
| Distorsion harmonique totale (THD) : ＜10% |
| Type de sortie : Non-SELV (non isolé) |
| Facteur de scintillement : ＜1% |
| Mesure de la visibilité stroboscopique (SVM) : ＜0,4 |
| Perceptibilité des effets stroboscopiques (Pst) : ＜1 |

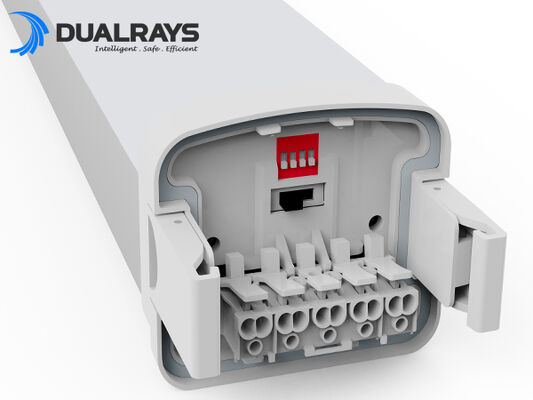

| Connexion des bornes : Embout à encliquetage rapide pour une installation facile, plateau coulissant en option pour un remplacement et une maintenance faciles |
| Puissance des luminaires B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Module via disjoncteurs LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Système de photométrie |
| LED : SMD2835 (1W) |
| CCT (Température de couleur corrélée) : CCT unique (3000K | 4000K | 5000K | 5700K |6500K) |
| 3 CCT en option (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K au choix) |
| IRC (Indice de rendu des couleurs) : >80Ra en standard (>90Ra pour un IRC plus élevé disponible) |
|
Sécurité photobiologique : RG0 (exempt de risque)
CEE (Classe d'efficacité énergétique) : A++
|
| SDCM (Écart type de l'appariement des couleurs) : ＜5 (SDCM |
| <3 en option) |
| UGR (4H, 8H) : 24,9 (Croix) |
| 23,4 (Longitudinal)Angle de faisceau : 120° |
|
Durée de vie utile moyenne du luminaire : 62.000 heures (L80B10)
Maintien du flux lumineux à la fin de vie >70%
|
| Efficacité lumineuse : 130LPW (PROLine) | 160LPW (PRIMELine) en option |
| Longueur 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Puissance nominale : 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Max. 5.460lm 5.200lm 7.800lm Max. 8.060lm |
| Lumens délivrés |
|
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Max. 6.720lm 6.400lm 9.600lm Max. 9.920lm |
| Conditions de fonctionnement |
Température / Humidité de fonctionnement : - 20~ +60℃ (-4°F ~ 140°F) / 5~85% HR, non condensé
Température / Humidité de stockage : -40~ +80℃ (-40°F ~ 176°F) / 5~85% HR, non condensé |
| Durée de vie utile moyenne des LED L90B10 : ≥0,96 |
| Durée de vie nominale nominale (Tp |
| <70℃) : Jusqu'à 100 000H |
| MTBF du driver : 500.000H,MIL-HDBK-217F(25℃) |
| Résistance aux vibrations : 10~500Hz,5G 12min / 1cycle,période de 72min. Chacun le long des axes X, Y, ZBruit acoustique : ＜25dB (distance de 30cm, fonctionnement normal) |
| Garantie : 5 ans (Extensible jusqu'à 7 ans) |
| Certifications |
| Certificat mondial : ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directives de sécurité : EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Directives CEM : EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Autres directives : IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Tolérance du flux lumineux, tolérance de la puissance et tolérance de la température de couleur ±5%, 5000K et CRl>80. |
|
* Le faisceau lumineux, la répartition de l'intensité lumineuse et l'efficacité lumineuse ont été examinés conformément à la norme EN ISO 17025:2005 pour la série de normes EN13032 et la norme LM-79. |
|
* Informations sur les produits à jour et conditions de garantie générales disponibles sur notre site Web www.DUALRAYS.com |
* Des informations détaillées sur les flux lumineux et les puissances pour les indices individuels sont indiquées sur la fiche technique du produit.
* Les valeurs peuvent être sujettes à modification en raison du binning des LED.
* Les paramètres de la fiche technique sont donnés pour Ta=25°C, basés sur 4000K/80Ra, 10% d'efficacité en plus avec 70Ra
Connexion connectable :
Longueur/mm
Boîte intérieure Carton extérieur QTY”/CTN Unité N.W G.W/Carton
2ft/600 670x90x80mm 685x285x265mm 9PCS 1,6Kg 16,9Kg
| 4ft/1200 1270x90x80mm 1285x285x265mm 9PCS 2,4Kg 23,9Kg5ft/1500 1570x90x80mm 1585x285x265mm 9PCS 3,4Kg 33,6Kg |
| Veuillez lire toutes les instructions ci-dessous avant l'installation : |
|
* Pour éviter tout choc électrique, veuillez vous assurer que l'alimentation est coupée avant l'installation. |
|
* La lampe doit être installée et utilisée par un électricien ou un technicien qualifié conformément au Code national de l'électricité et aux codes locaux correspondants. |
* Déballez et examinez la lampe avec soin, signalez tout dommage et conservez tous les matériaux d'emballage si une partie du produit a été endommagée pendant le transport.
* Si la lampe est endommagée, ne l'utilisez pas !
Déclaration :
Conformément à la norme internationale des luminaires LED, DUALRAYS déclare officiellement que les produits de la série DUALRAYS LED Highbay Light (UFO Highbay) ne sont autorisés à être appliqués qu'à un environnement neutre intérieur ou semi-extérieur. Parallèlement, DUALRAYS promet une garantie complète pour les produits.
Toute application en environnement sévère, y compris les températures élevées/basses, l'humidité élevée, la salinité élevée, l'ammoniac élevé, etc., n'est pas autorisée sans la confirmation officielle du fabricant. En cas de mauvaise application, la politique de garantie n'est plus garantie.
*
Équipe
professionnelle :
Expédition :* Marque fiable : Établi une coopération stable et à long terme avec les clients européens, a obtenu de grands éloges et une grande confiance, et dispose d'un entrepôt aux Pays-Bas pour un meilleur service ;*
Fournir une simulation DIALux : Envoyez-nous vos paramètres des applications, comme la distance, la hauteur, la largeur, etc., notre équipe d'ingénieurs fera une simulation en fonction de votre demande et vous recommandera le meilleur produit ;
Expédition :Tous nos luminaires LED sont conformes à la norme CE, RoHS. TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80 listés pour les principaux produits.
Expédition :Remarque : Pour les petites commandes, l'express sera le meilleur. Et pour les commandes en gros, l'expédition par voie maritime ou ferroviaire (destination Europe) est la meilleure, mais prend beaucoup de temps. Pour les commandes urgentes, nous suggérons par avion vers l'aéroport, puis notre partenaire d'expédition envoie à votre porte.
Q1 : Quelle est la garantie de la lampe tubulaire LED TB7 ?
RÉ : 5 ans de garantie. En cas de problèmes de qualité de notre côté survenant pendant cette période, nous prendrons en charge les frais d'expédition et le remplacement.Q2 : Quelles sont les méthodes de paiement que vous pouvez accepter ?
RÉ : Nous pouvons accepter plusieurs modes de paiement afin d'être plus flexibles et plus pratiques pour nos clients du monde entier, Western Union, Paypal, T/T, L/C. Mais généralement, le mode de paiement standard est T/T pour les commandes en gros, 30% T/T à l'avance, solde 70% avant expédition. Les informations bancaires sont écrites dans le PI.
Q3 : Qu'est-ce que l'IRC ?
RÉ : L'IRC est un chiffre qui renvoie les couleurs réelles des objets. Un IRC plus élevé avec un coût plus élevé. Pour les tubes LED, l'IRC est principalement >80Ra, et 90Ra avec un coût plus élevé.
Q4 :
Puis-je seulement acheter le boîtier séparément ?
RÉ : Désolé, nous ne fournissons que l'ensemble du luminaire, mais SKD/CKD peut être accepté.
Q5 : Y a-t-il des frais d'expédition peu élevés pour importer dans notre pays ?RÉ : Pour les petites commandes, l'express sera le meilleur. Et pour les commandes en gros, l'expédition par voie maritime ou ferroviaire (destination Europe) est la meilleure, mais prend beaucoup de temps. Pour les commandes urgentes, nous suggérons par avion vers l'aéroport, puis notre partenaire d'expédition envoie à votre porte.
Q6 : Pouvons-nous obtenir de l'aide si nous avons notre propre position sur le marché ?
RÉ : Veuillez nous informer de vos idées détaillées sur votre marché, votre demande, nous discuterons et vous proposerons des suggestions utiles, afin de trouver la meilleure solution pour vous.
Q7 : Fonctions de gradation ?
RÉ : DALI, PIR, gradation 1-10V disponible, capteur de lumière du jour intégré disponible pour un contrôle intelligent en option.
Q8 : Quelles sont les applications de votre lampe tubulaire LED TB7 ?
RÉ : Notre lampe higbay peut être appliquée dans les occasions suivantes :
> Remplacement des NCF fluorescents ;
> Usine de transformation des aliments ;> Installations chimiques ;
> Entrepôt d'étables pour animaux ;
> Lieu de lavage de voitures ;
> Emplacements extérieurs et intérieurs ;
