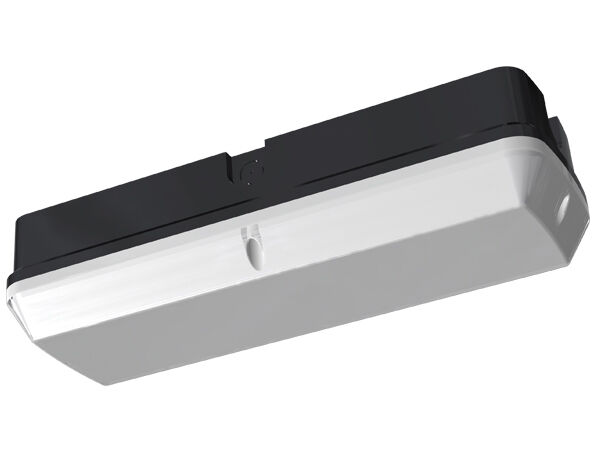

* LED SAN'AN SMD2835 haute luminosité, réglage de l'alimentation DIP Switch sans scintillement à PF élevé en option ;
* Alimentation et 3 CCT commutables ;
* Niveau de protection : IP65 / IK10 ;

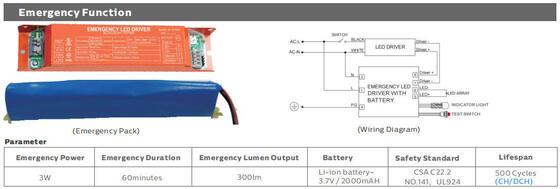

* Urgence avec
3W@1 ;
* Installations multiples : montage au plafond, montage mural en option ;

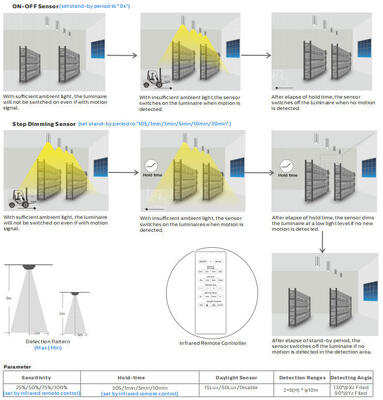

* Divers contrôles intelligents : 1-10V, détecteur de mouvement, détecteur de lumière du jour et urgence ;
* Pas d'UV ni d'IR et totalement sans mercure ;
* L80/B10 @ 52.000h ;
* Personnalisation prise en charge pour les projets spéciaux ;
Options :
> Driver : Driver avec alimentation et 3CCT commutables.
> Contrôles et gradation : 1-10V, détecteur de mouvement, détecteur de lumière du jour et urgence ;
> Installation : montage au plafond, montage mural ;

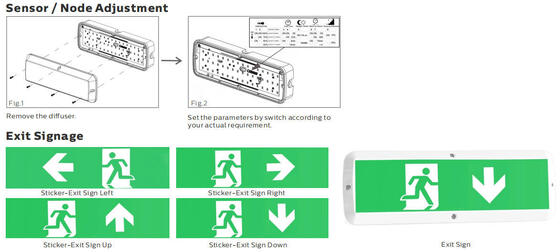

> Signalisation de sortie de secours avec autocollant à 4 directions ;
> Remplacement direct des luminaires avec lampes fluorescentes ;
> Couloirs, cages d'escalier, zones d'entrée, halls d'ascenseur, galeries ;
> Passages, souterrains ;
> Portails, porches, balcons, façades, entrepôts ;
> Toilettes et salles de bains ;
> Espaces publics ;
| Système général |

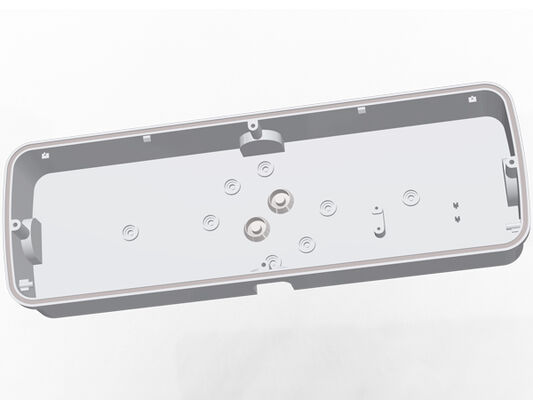

| Matériau du boîtier : PC extrudé selon la norme UNE-EN ISO 21305-1:2020, filtre UV conditionnel (IK10) |
| Matériau du diffuseur : PC extrudé selon la norme UNE-EN ISO 21305-1:2020, filtre UV conditionnel (IK10) |
| Couleur du boîtier : blanc (RAL9016), autres couleurs en option |
| Joints d'étanchéité : mousse de silicone |
Dissipation thermique des LED : à travers le corps du luminaire en AL 6063 sans ailettes, sans fluides conducteurs. Dissipation par convection passive
assurant le contact thermique avec les modules LED grâce à une pâte à souder sans plomb à haute conductivité |
|
Type de lampe : LED échangeable
|
| Sortie de lumière : Directe |
| Hauteur de montage recommandée : 2 à 4 mètres |
| Entretien : diffuseur ouvert/fermé avec vis |

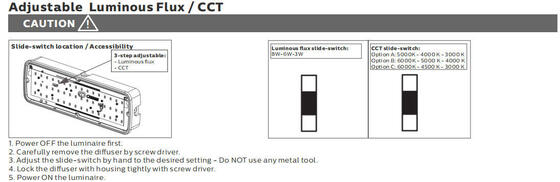

| Driver : courant constant avec alimentation en option réglable via DIP switch, intégré au luminaire, pré-câblé |
| Contrôle de gradation : ON-OFF | gradation 1-10V |
| IP (Indice de protection) : IP65 |
| IK (Résistance aux chocs) : IK10 |
| Classe de protection : Classe ⅠⅠ / Classe ⅠⅠⅠ en option |
| Fil incandescent : 850 °C (moins de 30 s) |
| Presse-étoupe : PG11 / M16 Max presse-étoupe (presse-étoupe en nylon ou SS304/316 en option) |
| Installation : montage au plafond | Montage mural en option |

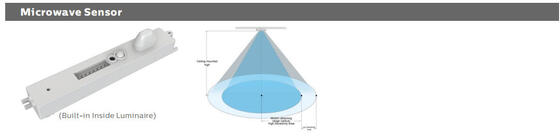

| Fonction intelligente : détecteur micro-ondes | Urgence | Détecteur micro-ondes + Urgence |
| Système électrique |
| Câblage traversant : fils 3*0,75 mm2 | 3*1,0 mm2 | 3*1,5 mm2 en option |
| Tension principale : 220~240VAC/ 50/60Hz, 180-264VDC AC/DC24~42V en option |
| Facteur de puissance (PF) : ≥0,92 |
| Distorsion harmonique totale (THD) : ＜10 % |
| Type de sortie : Non-SELV (non isolé) |
| Facteur de scintillement : ＜1 % |
| Mesure de la visibilité stroboscopique (SVM) : ＜0,4 |
| Perceptibilité des effets stroboscopiques (Pst) : ＜1 |
| Connexion des bornes : pince enfichable |
| Module via les disjoncteurs LSS Puissance des luminaires B10A B16A C10A C16A |
| 8W 175 275 245 395 |
| Système de photométrie |

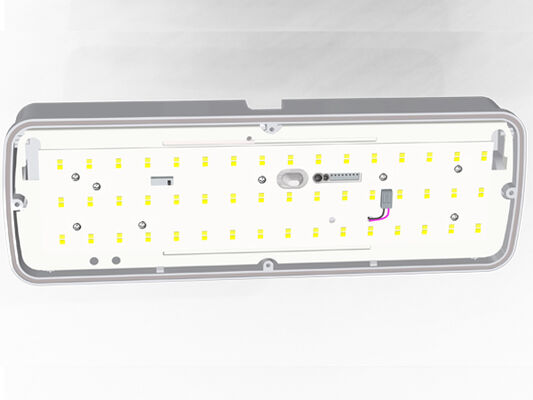

| LED : SMD2835 (1W) |
| CCT (Température de couleur corrélée) : CCT unique (3000K | 4000K | 5000K | 5700K | 6500K) |
| 3CCT en option (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K au choix) |
| IRC (Indice de rendu des couleurs) : >80Ra pour la norme (>90Ra pour un IRC plus élevé disponible) |
| Sécurité photobiologique : RG0 (exempt de risque) |
| EEC (Classe d'efficacité énergétique) : A++ |
| SDCM (Écart type de l'appariement des couleurs) : ＜5 (SDCM<3 en option) |
|
UGR (4H, 8H) : 24,9 (Croix)
23,4 (Longitudinal)
|
| Angle de faisceau : 120 ° |
| Durée de vie utile moyenne du luminaire : 52 000 heures (L80B10) |
| Maintien du flux lumineux à e.o.l. >70 % |
| Efficacité lumineuse : 100LPW (BASELine) |
| Puissance nominale : 8W 8W DIP(3W~8W) |
| Lumens délivrés@ 5000K, CRl>80 (BASE) 800lm Max.800lm |
| Condition de fonctionnement |
| Température/humidité de fonctionnement : -20~ +50 °C (-4 °F ~ 122 °F) / 5~85 % HR, non condensé |
| Température/humidité de stockage : -40~ +80 °C (-40 °F ~ 176 °F) / 5~85 % HR, non condensé |
| Temps utile moyen des LED L90B10 : ≥0,96 |
| Durée de vie nominale nominale (Tp <70 °C) : jusqu'à 100 000 H |
| MTBF du driver : 500 000 H, MIL-HDBK-217F (25 °C) |
| Résistance aux vibrations : 10~500 Hz, 5G 12 min / 1 cycle, période de 72 min. Chacun le long des axes X, Y, Z |
| Bruit acoustique : ＜25 dB (distance de 30 cm, fonctionnement normal) |
| Garantie : 5 ans |
| Certifications |
| Certificat mondial : ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directives de sécurité : EN 60598-1 | EN 60598-2-3 | EN 62493 | CEI 62471 |
| Directives CEM : EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Autres directives : CEI 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolérance du flux lumineux, tolérance de la puissance et tolérance de la température de couleur ±5 %, 5000 K et CRl>80.
* Le faisceau lumineux, la répartition de l'intensité lumineuse et l'efficacité lumineuse ont été examinés conformément à la norme EN ISO 17025:2005 pour la série de normes EN13032 et la norme LM-79.
* Informations sur les produits à jour et conditions de garantie générales disponibles sur notre site Web www.DUALRAYS.com
* Des informations détaillées sur les flux lumineux et les puissances pour les indices individuels sont indiquées sur la fiche technique du produit.
* Les valeurs peuvent être sujettes à modification en raison du binning des LED.
* Les paramètres de la fiche technique sont donnés pour Ta=25 °C, basés sur 4000 K/80Ra, 10 % d'efficacité supérieure avec 70Ra

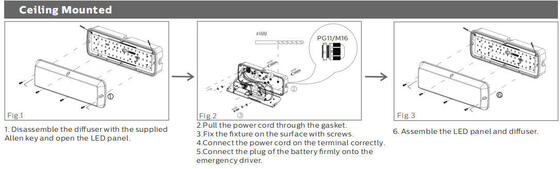

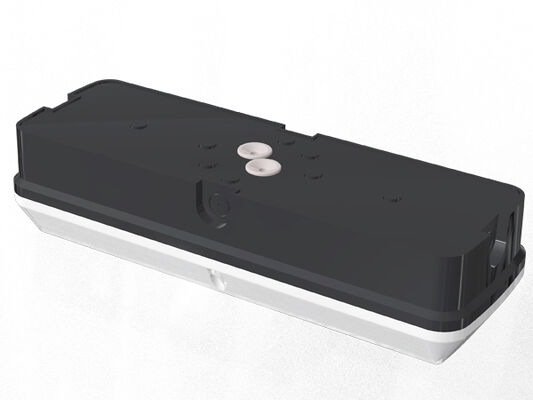

Montage au plafond :

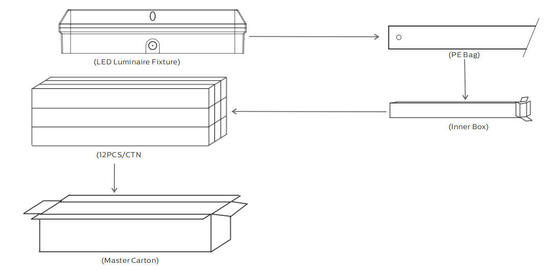

| Longueur/mm Boîte intérieure Carton extérieur QTY »/CTN Unité N.W G.W/Carton |
| 600 733x93x93mm 748x294x304mm 9PCS 1,4 Kg 13,2 Kg |
| 1200 1333x93x93mm 1348x294x304mm 9PCS 2,1 Kg 19,8 Kg |
| 1500 1633x93x93mm 1648x294x304mm 9PCS 2,8 Kg 26,4 Kg |
Veuillez lire toutes les instructions ci-dessous avant l'installation :
* Pour éviter tout choc électrique, veuillez vous assurer que l'alimentation est coupée avant l'installation.
* La lampe doit être installée et utilisée par un électricien ou un technicien qualifié conformément au Code national de l'électricité et aux codes locaux correspondants.
* Déballez et examinez la lampe avec soin, signalez tout dommage et conservez tous les matériaux d'emballage si une partie du produit a été endommagée pendant le transport.
* Si la lampe est endommagée, ne l'utilisez pas !
Déclaration :
Selon la norme internationale des luminaires LED, DUALRAYS déclare officiellement que les produits de la série DUALRAYS Bulk Head LED Porch Light ne sont autorisés à être appliqués qu'à un environnement neutre intérieur ou semi-extérieur. Pendant ce temps, DUALRAYS promet une garantie complète pour les produits.
Toute application dans un environnement sévère, y compris les températures élevées/basses, l'humidité élevée, la salinité élevée, l'ammoniac élevé, etc., n'est pas autorisée sans la confirmation officielle du fabricant. En cas de mauvaise application, la politique de garantie n'est plus garantie.
