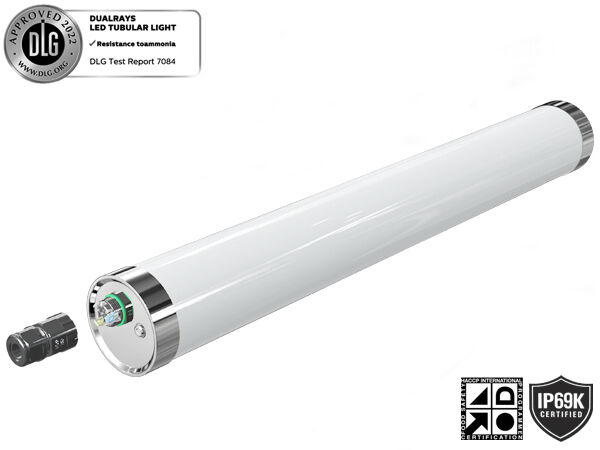

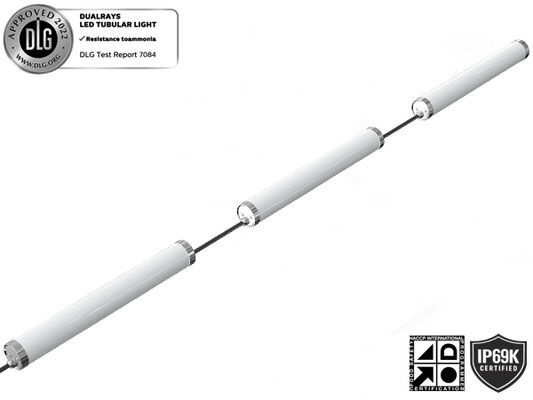

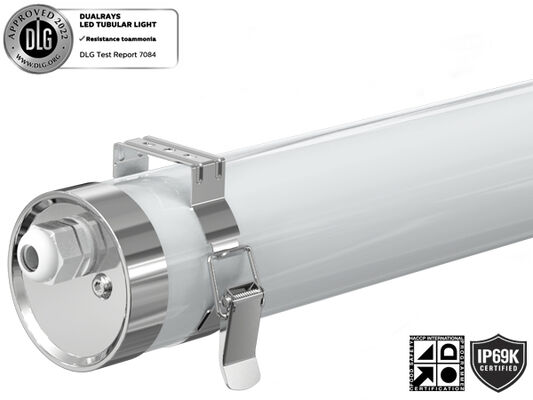

Lumière tubulaire à LED TB6 - Protection IP69K IK10 de qualité industrielle
La lampe tubulaire à LED TB6 est conçue pour résister à des conditions environnementales extrêmes et fonctionner de manière fiable dans des environnements difficiles et chimiquement exigeants.Construit avec des matériaux de qualité supérieure et un design robuste, ce luminaire offre une résistance exceptionnelle à l'ammoniac, à la pollution par le soufre et à divers produits chimiques tout en résistant à la plupart des désinfectants et des agents de nettoyage.
doté d'une certification IP69K pour une protection complète contre la poussière et une capacité de nettoyage à haute pression, ainsi que d'une certification DLG pour la durabilité en milieu d'ammoniac,cette lumière est idéale pour les applications agricolesIl fournit également un éclairage sûr dans des environnements industriels exigeants, y compris les usines de galvanoplastie, les installations de fabrication de pneus, les zones de stockage, les installations de traitement des déchets, les installations de traitement des déchets et les installations de traitement des déchets.et les endroits où les concentrations chimiques sont élevéesLe matériau résistant aux UV assure des performances fiables en extérieur.
Caractéristiques et spécifications principales
- LED SAN'AN SMD2835 à haute luminosité avec pilote sans scintillement LIFUD/BOKE/AGT
- Réglage de la puissance du commutateur DIP facultatif
- Résiste à une pression d'eau de 100 bar (1450 psi) et à des températures allant jusqu'à 80 °C
- IP69K PMMA IK06 Antiammoniac/UV et PC IK10 Protection contre les rayons UV
- Les angles multiples du faisceau: 120°/200°/280°/360° en option
- Un câblage simple ou double
- Installation polyvalente: suspension, monture murale, support magnétique
- Options de commande intelligentes: 1-10V, DALI, capteur de mouvement, capteur de lumière du jour, Zigbee et urgence
- Aucune émission UV ou IR, totalement exempte de mercure
- L80/B10 @ durée de vie de 61 000 heures
- Personnalisation disponible pour les projets spéciaux
Options à votre disposition
- Conducteur: TRIDONIC / BOKE Conducteur non autonome
- Contrôle et atténuation: 1-10V, DALI, capteur de mouvement, capteur de lumière du jour, Zigbee et urgence
- Les angles de faisceau: 120°/200°/280°/360° sont facultatifs
- Montage: Suspension, monture murale, support magnétique
- Matériau: PC/PMMA en option
Applications recommandées
- Remplacement de l'éclairage fluorescent NCF
- Usines de transformation des denrées alimentaires
- Installations chimiques
- Entrepôts pour animaux
- Les installations de lavage de voiture
- Lieux extérieurs et intérieurs
Spécifications techniques
Système général
| Matériel de logement |
PC/PMMA extrudé conformément à la norme UNE-EN ISO 21305-1:2020, sous condition de filtrage UV (IK10) |
| Matériau du diffuseur |
PC/PMMA extrudé conformément à la norme UNE-EN ISO 21305-1:2020, sous condition de filtrage UV (IK10) |
| Couleur du boîtier |
Blanc (RAL9016), autres couleurs facultatives |
| Les joints d'étanchéité |
Poudre de silicone |
| LED Dissipation thermique |
Grâce à un corps de luminaire 6063 AL sans aileron, sans fluides conducteurs. dissipation par convection passive assurant le contact thermique avec les modules LED grâce à une haute conductivité |
| Anti-condensation |
Valve d'équilibrage de pression pour assurer la libération d'humidité, éviter la condensation et maintenir l'étanchéité IP |
| Finissez! |
Pulvérisé électrostatiquement et sublimé au four. Résistant à la corrosion |
| Hauteur de montage recommandée |
2 à 8 mètres |
| Maintenance |
Couvercle d'extrémité avec vis pour l'installation |
| Le conducteur |
courant constant, incorporé dans un luminaire, pré-câblé |
| Contrôle de l'obscurcissement |
On-Off. 1 à 10 V d'obscurcissement. DALI-2. Mesh. |
| Classification de propriété intellectuelle |
Pour les appareils de protection contre les rayures |
| Rating IK |
IK10 |
| Classe de protection |
Classe I |
| Fil lumineux |
850°C (moins de 30 °C) |
| Glande du câble |
M20 glande du câble (glande du câble en nylon ou SS304/316 optionnelle) |
| Installation |
Monté au plafond. Suspension. Monté magnétique. |

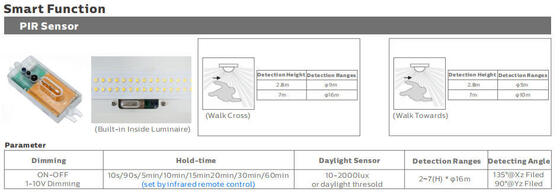

| Fonction intelligente |
Capteur PIR. Capteur micro-ondes. Urgence. |
Système électrique
| Les câbles à travers |
3*1.5mm2 5*1.5mm2 3*2.5mm2 5*2.5mm2 câbles à travers pour une option |
| Tensions principales |
220 à 240 VAC/ 50/60 Hz, 180 à 264 VDC |
| Facteur de puissance (PF) |
≥ 096 |
| Distorsion harmonique totale (THD) |
< 10% |
| Type de sortie |
Non-SELV (non isolé) |
| Facteur de clignement |
< 1% |
| Mesure de la visibilité stroboscopique (SVM) |
Le taux de dépôt4 |
| Perceptibilité des effets stroboscopiques (Pst) |
< 1 |
| Connexion au terminal |
Capot d'extrémité à vis rapide pour un câblage facile |
| Puissance des luminaires |
B10A |
B16A |
C10A |
C16A |
| 20 W |
70 |
110 |
98 |
158 |
| 30 W |
46 |
74 |
66 |
104 |
| 40 W |
35 |
55 |
49 |
78 |
| 50 W |
28 |
44 |
39 |
62 |
| 60 W |
23 |
37 |
34 |
52 |
Système de photométrie
| Les LED |
Pour les appareils à commande numérique: |
| TCC (température de couleur corrélée) |
Un seul CCT (3000K) |
| CRI (indice de rendu des couleurs) |
> 80Ra pour la norme (> 90Ra pour un CRI plus élevé disponible) |
| Sécurité photobiologique |
RG0 (exonéré de risque) |
| CEE (classe d'efficacité énergétique) |
A++ |
| SDCM (déviation standard de l'appariement des couleurs) |
Le nombre total d'heures d'essai est le nombre de jours d'essai. |
| UGR (4H, 8H) |
24.9 (croisée) 23.4 (longitude) |
| Angle du faisceau |
120°. 280°. 360° en option |
| Durée de vie utile moyenne des luminaires |
61,000 heures (L80B10) |
| Maintenance du luminaire à l'E.O.L. |
> 70% |
| Efficacité lumineuse |
130LPW (PROLine) -- 160LPW (PRIMELine) en option |

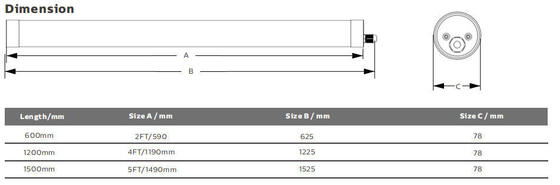

| Longueur |
2 pieds/600 mm |
4 pieds/1200 mm |
5 pieds/1500 mm |
| Puissance nominale |
20 W |
30 W |
30 W |
| Les lumens délivrés @ 5000K, CRI>80 (PRO) |
2600 ml |
3900 mm |
3900 mm |
| Les lumens délivrés @ 5000K, CRI>80 (PRIME) |
3200 ml |
4800 ml |
4800 ml |
Conditions de fonctionnement
| Opération Température / humidité |
-20 à +60 °C (-4 à 140 °F) / 5 à 85% de HRC, non condensé |
| Température de stockage / humidité |
-40 à +80 °C (-40 à 176 °F) / 5 à 85% de H.R., non condensé |
| Temps d'utilisation moyen de la LED L90B10 |
≥ 096 |
| Durée de vie nominale nominale (Tp < 70°C) |
Jusqu'à 100 000 H |
| Le conducteur MTBF |
500,000H, MIL-HDBK-217F ((25°C) |
| Résistant aux vibrations |
10 ~ 500 Hz, 5G 12 min / 1 cycle, période de 72 min. Chacun le long des axes X, Y, Z |
| Bruit acoustique |
< 25 dB (30 cm de distance, fonctionnement normal) |
| Garantie |
5 ans |
Certifications
| Certificat mondial |
ENEC CE RoHS D-marque KEMA-KEUR coté SAA C-Tick RCM CB ETL/CETL DLC Premium |
| Directives relatives à la sécurité |
Je suis en train d'étudier le code de la route. |
| Les directives EMC |
Il est très facile de trouver des gens qui ont besoin de vous. |
| Autres directives |
Je suis d'accord avec vous. |
* Tolérance au flux lumineux, tolérance à la puissance et tolérance à la température de couleur ±5%, 5000 K et IRC> 80.
* Faisceau lumineux, répartition de l'intensité lumineuse et efficacité lumineuse examinés conformément à la norme EN ISO 17025:2005 pour la série de normes EN13032 et la norme LM-79.
* Les informations actualisées sur le produit et les conditions générales de garantie sont disponibles sur notre site www.DUALRAYS.com
* Informations détaillées sur les flux lumineux et les puissances pour les indices individuels indiqués sur la fiche de données du produit.
* Les valeurs peuvent être modifiées en raison de l'emballage des LED.
* Paramètres indiqués dans la fiche de données pour Ta=25°C, basés sur 4000K/80Ra, efficacité 10% plus élevée avec 70Ra
Méthodes d'installation

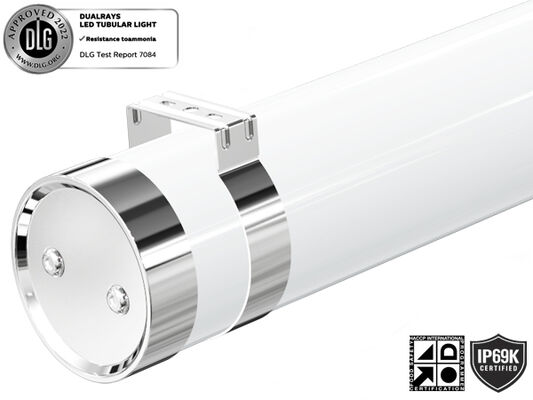

Montage au plafond
Forer un trou de vis sur le plafond, fixer le clip au plafond avec une vis, cliquer sur l'appareil à la main et le fixer fermement.

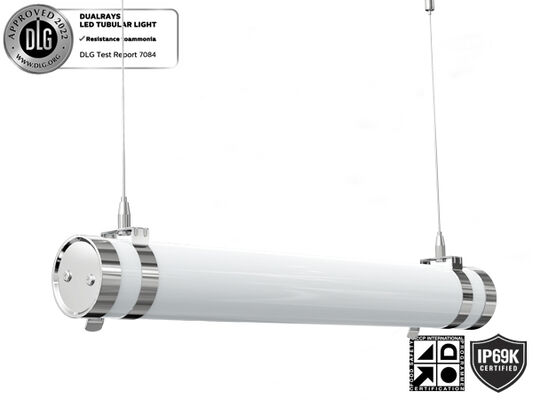

La suspension
Forage de trou de vis sur le plafond. Cliquez dans le luminaire à la main fermement. Installez et fixez le crochet de montage dans le plafond et la pince, puis ajustez la longueur des ensembles de suspension.

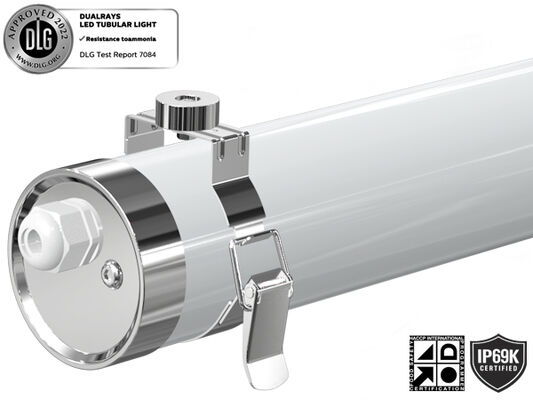

Montage au plafond rotatif
Percer le trou de vis sur le plafond, cliquer sur le luminaire avec des pinces, faire pivoter l'angle à la demande.
Montage magnétique
Retirez les pinces 2PCS avec des anneaux magnétiques de l'emballage du composant. Cliquez dans le luminaire avec des pinces magnétiques avec la main fermement. Fixer le luminaire sur métallique (Fe, Ni,Co) ou des objets en alliage, selon les besoins.
Connexion liable
Caractéristiques de l'emballage
| Longueur/mm |
Boîte intérieure |
Carton extérieur |
Quantité de véhicules transportés / CTN |
Unité N.W. |
G.W/Carton |
| 600 |
Pour les pièces détachées: |
748 x 294 x 304 mm |
9PCS |
10,4 kg |
13.2 kg |
| 1200 |
Pour les pièces détachées: |
Pour les pièces détachées: |
9PCS |
2.1 kg |
19.8kg |
| 1500 |
1633 x 93 x 93 mm |
Pour les appareils à combustion interne |
9PCS |
2.8kg |
260,4 kg |
Instructions d'installation et de sécurité
- Pour éviter les chocs électriques, assurez-vous que l'alimentation est coupée avant l'installation
- La lampe doit être installée et utilisée par un électricien ou un technicien qualifié conformément au code national de l'électricité et aux codes locaux correspondants.
- Déballer et examiner la lampe avec soin, signaler tout dommage et conserver tous les matériaux d'emballage si une partie a été endommagée pendant le transport
- Si la lampe est endommagée, ne l'utilisez pas!
Déclaration du fabricant
Selon la norme internationale des luminaires LED,DUALRAYS affirme officiellement que les produits de la série DUALRAYS LED Highbay Light (UFO Highbay) ne sont autorisés qu'à être appliqués dans un environnement neutre intérieur ou semi-extérieur. DUALRAYS promet une garantie complète pour les produits. Toute application dans un environnement sévère, y compris à haute/faible température, humidité élevée, salinité élevée, ammoniac élevé, etc.n'est pas autorisé sans confirmation officielle du fabricantEn cas de mauvaise application, la garantie n'est plus garantie.
Capacités de l'entreprise
- L' équipe professionnelle:>15 ans d'expérience, usine propre, équipe de 10 ingénieurs, puissante capacité de production et système de gestion de la qualité
- Marque fiable:Une coopération stable et à long terme avec des clients européens, entrepôt aux Pays-Bas pour un meilleur service
- Simulation DIALux:Notre équipe d'ingénieurs fournit des services de simulation basés sur vos paramètres d'application
- Normes de qualité:Tous les luminaires à LED sont conformes aux normes CE, RoHS avec les certifications TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Informations sur le transport maritime
Pour les petites commandes, l'expédition express est recommandée. Pour les commandes en vrac, l'expédition maritime ou ferroviaire (destination Europe) est la plus rentable, mais prend plus de temps.Nous suggérons le fret aérien à l'aéroport plus notre partenaire de livraison à votre porte.
