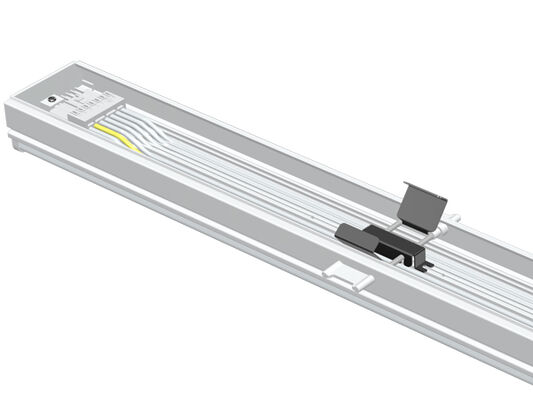

Lampe linéaire LED DIP 75 W commutable à clic rapide avec 160 LPW pour remplacement fluorescent T5/T8 Compatibilité avec les anciennes marques européennes de rails de coffre AEG, Philips, Siteco, Regiolux, Trilux, Ridi, Zumtobel, Siemens, Thorn

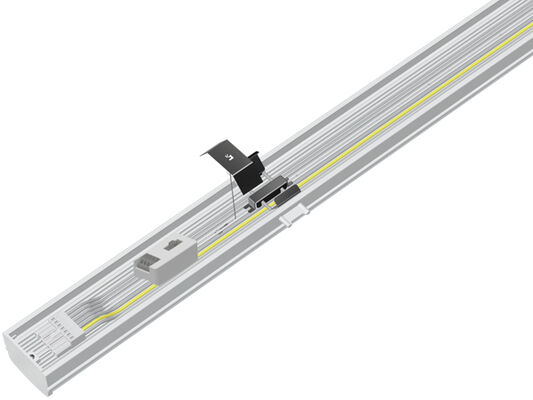

Le module de modernisation linéaire RM5 est développé pour remplacer les luminaires fluorescents T5/T8 existants sur les systèmes ferroviaires.
Pour les luminaires fluorescents conventionnels, les fils d'origine dans le rail principal peuvent être cassés et le câble traversant pouvant être relié est conçu à l'intérieur du module via WAGO.
connecteurs.
Il fonctionne avec presque tous les systèmes de rails de coffre installés au cours des 25 dernières années, solution de rénovation parfaite pour remplacer les anciennes lampes fluorescentes T5/T8 de 2 x 36 W, 1 x 58 W et 2 x 58 W avec et sans réflecteurs.
Installation rapide, remplacement facile par le système de coffre existant sans outils en 40 secondes.
Aucune modification physique n'est nécessaire sur le système de goulottes existant, il suffit de le brancher et de l'utiliser

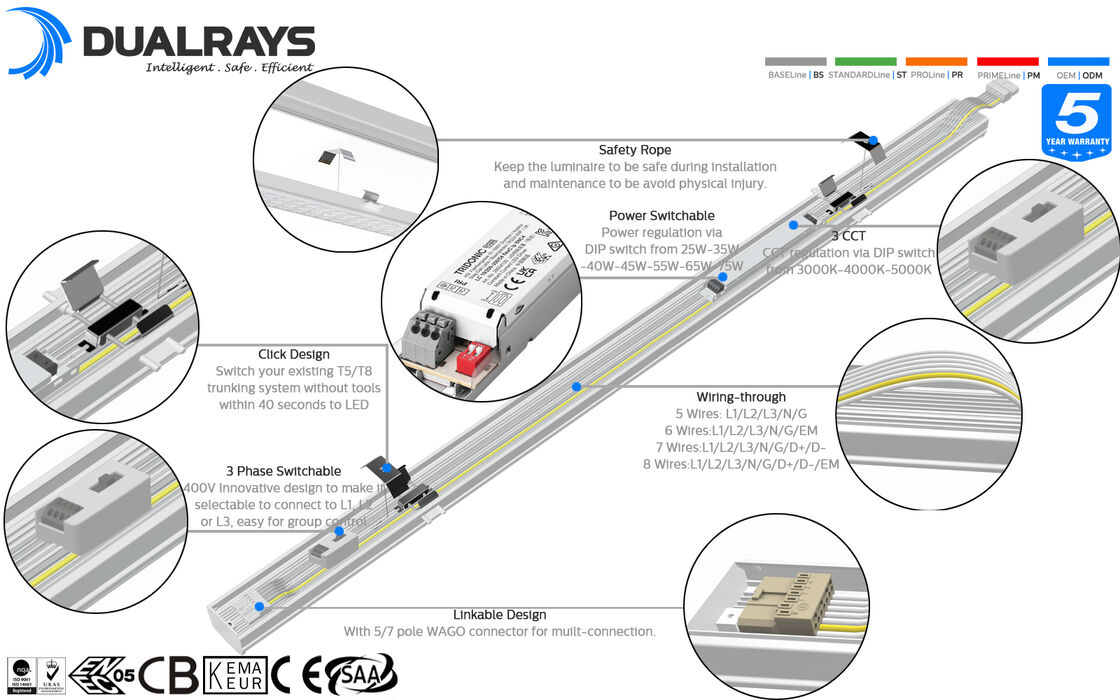

Principales caractéristiques et spécifications
- LED SMD2835 haute luminosité 0,5 W 75LM Pilote TRIDONIC/PHILIPS/BOKE avec commutation DIP ;
- Compatible avec 95 % des principaux systèmes de goulottes installés au cours des 25 dernières années ;
- Solution de rénovation idéale pour remplacer les lampes fluorescentes T5/T8 2 x 36 W, 1 x 58 W et 2 x 58 W ou les tubes LED existants avec et sans réflecteurs ;
- 30/60/90/110/Double 25/25L/25R, 120 (avec couvercle PC) Optique en option ;
- Protection IP40/IK08 ;
- Aucune modification physique sur le système de ressources partagées existant n'est nécessaire ;
- Chaîne de sécurité réservée aux économies de coûts de main-d'œuvre et à la double assurance de sécurité ;
- Divers contrôles intelligents : 1-10 V, DALI, capteur de mouvement, capteur de lumière du jour, Zigbee et urgence ;
- Monophasé (L/N/E) ou triphasé (L1/L2/L3/N/FG) en option ;
- L80/B10 à une durée de vie de 58 000 heures ;
- Personnalisation disponible pour les projets spéciaux ;
Options disponibles
- Pilote : TRIDONIC / PHILIPS / BOKE Pilote non SELV
- Commandes et gradation : 1-10 V, DALI, capteur de mouvement, capteur de lumière du jour, Zigbee et urgence
- Angles de faisceau : 30/60/90/110/Double 25/25L/25R, 120 (avec couvercle PC) Optique en option
- Monophasé (L/N/E) ou triphasé (L1/L2/L3/N/FG) en option ;

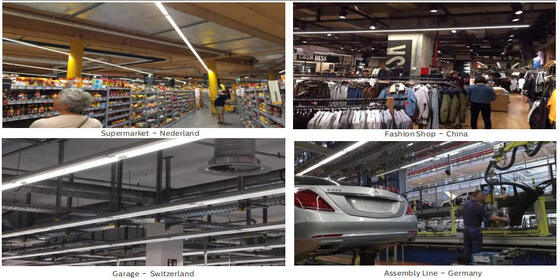

Applications recommandées
- Points de vente à grande échelle ;
- Halles industrielles ;
- Espaces d'entrepôt ;
- Halls d'usine ;
- Autres applications semi-industrielles ;
Spécifications techniques
Système général
| Matériau du boîtier |
Aluminium extrudé selon la norme EN755 |
| Matériau du diffuseur |
PC/PMMA extrudé selon la norme UNE-EN ISO 21305-1:2020, filtre UV conditionnel (IK10) |
| Couleur du boîtier |
Blanc (RAL9016), autres couleurs en option |
| Contrôle de groupe |
Commutable triphasé en option, L1 /L2 /L3 peut être modifié par un commutateur DIP |
| Dissipation thermique des LED |
Grâce à un corps de luminaire 6063 AL sans ailettes, sans fluides conducteurs. Dissipation passive par convection assurant le contact thermique avec les modules LED grâce à une pâte à souder sans plomb à haute conductivité |
| Type de lampe |
LED échangeable |
| Sortie de lumière |
Direct |
| Hauteur de montage recommandée |
2 à 12 mètres |
| Entretien |
Pilote/objectif ouvert/fermé avec vis |
| Conducteur |
Courant constant avec puissance réglable via interrupteur DIP, intégré dans le luminaire, pré-câblé |
| Contrôle de la gradation |
MARCHE-ARRÊT | Gradation 1-10V | DALI-2 | Maille | Zigbee | Casambi |
| Indice IP |
IP40 |
| Classement IK |
IK08 |
| Classe de protection |
Classe I |
| Fil incandescent |
850°C (moins de 30 s) |
| Entrée de câble |
H05RN-F 3*2,5 mm2 | H05RN-F 5*2,5 mm2 (section maximale 4,0 mm2) |
| Installation |
Remplacement direct |
| Fonction intelligente |
Urgence |
Système électrique
| Câblage traversant |
3x2,5 mm2/5x2,5 mm2 + 2x1,5 mm2 fil de gradation comme support |
| Tension principale |
220~240 VCA/50/60 Hz, 180-264 VCC |
| Facteur de puissance (PF) |
≥0,93 |
| Distorsion harmonique totale (THD) |
＜10% |
| Type de sortie |
Non SELV (non isolé) |
| Facteur de scintillement |
＜1% |
| Mesure de visibilité stroboscopique (SVM) |
＜0,4 |
| Perceptibilité des effets stroboscopiques (Pst) |
＜1 |
| Connexion des bornes |
Câblage en boucle inclus, connecteur WAGO 5/7 pôles |
| Puissance des luminaires |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
Système de photométrie
| LED |
CMS2835 (0,5 W) |
| CCT (température de couleur corrélée) |
CCT unique (3 000K | 4 000K | 5 000K | 5 700K | 6 500K)
3 CCT en option (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K au choix)
|
| CRI (indice de rendu des couleurs) |
>80Ra pour la norme (>90Ra pour un CRI plus élevé disponible) |
| Sécurité photobiologique |
RG0 (exonéré de risque) |
| CEE (Classe d'efficacité énergétique) |
A++ |
| SDCM (écart type de correspondance des couleurs) |
＜5 (SDCM<3 en option) |
| UGR (4H, 8H) |
24,9 (Croix) 23,4 (Longitudinale) |

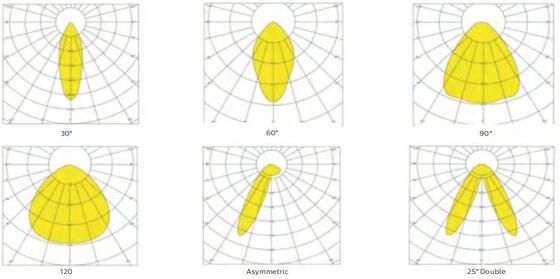

| Angle de faisceau |
30° | 60° | 90° | 120° | Asymétrique 25° L | Asymétrique 25° R | 25° Double |
| Durée de vie utile moyenne du luminaire |
100 000 heures (L80B10) |
| Entretien du lumen chez eol |
>70% |
| Efficacité Lumineuse |
160LPW (PROLine) En option |
| Produit |
Module de mise à niveau linéaire LED RM |
| Puissance nominale |
DIP 75 W (25 ~ 75 W) |
| Lumens délivrés à 5 000 K, CRI> 80 (PRO) |
Max. 12 000 lm |
Conditions de fonctionnement
| Température/humidité de fonctionnement |
-20~ +50℃ (-4°F ~ 122°F) / 5~85% HR, non condensé |
| Température/humidité de stockage |
-40~ +60℃ (-40°F ~ 140°F) / 5~85% RH, non condensé |
| Temps d'utilisation moyen des LED L90B10 |
≥0,96 |
| Durée de vie nominale nominale (Tp <70 ℃) |
Jusqu'à 100 000 heures |
| Temps moyen entre pannes (MTBF) du conducteur |
500 000 heures, MIL-HDBK-217F (25 ℃) |
| Résistant aux vibrations |
10 ~ 500 Hz, 5G 12 min/1 cycle, période de 72 min. Chacun le long des axes X, Y, Z |
| Bruit Acoustique |
＜25dB (distance de 30 cm, fonctionnement normal) |
| Garantie |
5 ans (Extensible jusqu'à 7 ans) |
Certifications
| Certificat mondial |
ENEC | CE | RoHS | Marque D | KEMA-KEUR Coté, SAA | C-Tique | MRC | CB | ETL/CETL | Contenu téléchargeable premium |
| Directives de sécurité |
EN 60598-1 | EN 60598-2-3 | EN 62493 | CEI 62471 |
| Directives CEM |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Autres directives |
CEI 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolérance de flux lumineux, tolérance de puissance et tolérance de température de couleur ±5%, 5000K et CRI>80.
* Faisceau lumineux, répartition de l'intensité lumineuse et efficacité lumineuse examinés conformément à la norme EN ISO 17025:2005 pour la série de normes EN13032 et la norme LM-79.
* Informations produit à jour et conditions générales de garantie disponibles sur notre site Web www.DUALRAYS.com
* Informations détaillées sur les flux lumineux et les puissances pour les index individuels indiqués sur la fiche technique du produit.
* Les valeurs peuvent être sujettes à changement en raison du regroupement des LED.
* Paramètres dans la fiche technique donnés pour Ta=25°C, basés sur 4000K/80Ra, efficacité 10% plus élevée avec 70Ra

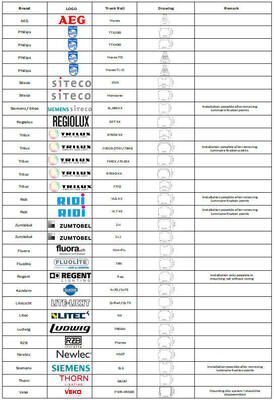

Liste des systèmes compatibles
Instructions d'installation et de sécurité
- Pour éviter les chocs électriques, assurez-vous que l'alimentation est coupée avant l'installation
- La lampe doit être installée et utilisée par un électricien ou un technicien qualifié conformément au Code national de l'électricité et aux codes locaux correspondants.
- Déballez et examinez soigneusement la lampe, signalez tout dommage et conservez tous les matériaux d'emballage si une partie a été endommagée pendant le transport.
- Si la lampe est endommagée, ne l’utilisez pas !
Déclaration du fabricant
Selon la norme internationale des luminaires LED, DUALRAYS affirme officiellement que les produits de la série DUALRAYS LED Linear Light (Linear Retrofit Module) ne peuvent être appliqués que dans un environnement neutre intérieur ou semi-extérieur. DUALRAYS promet une garantie complète pour les produits. Toute application dans un environnement sévère, notamment à haute/basse température, haute humidité, haute salinité, haute teneur en ammoniac, etc., n'est pas autorisée sans confirmation officielle du fabricant. En cas de mauvaise application, la politique de garantie n'est plus garantie.
Capacités de l'entreprise
- Équipe professionnelle :> 15 ans d'expérience, propre usine, > 10 équipes d'ingénieurs, capacité de production puissante et système de gestion QC
- Marque fiable :Coopération stable à long terme établie avec les clients européens, entrepôt aux Pays-Bas pour un meilleur service
- Simulation DIALux :Notre équipe d'ingénierie fournit des services de simulation basés sur les paramètres de votre application
- Normes de qualité :Tous les luminaires LED sont conformes aux normes CE, RoHS avec les certifications TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80

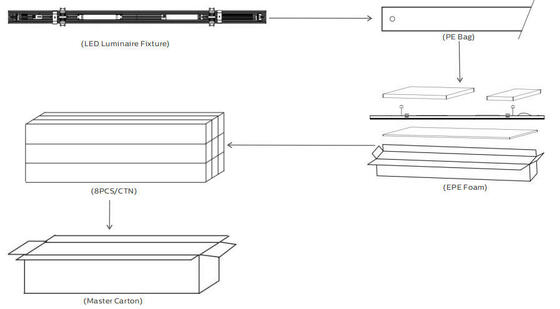

Informations d'expédition
Pour les petites commandes, l’expédition express est recommandée. Pour les commandes groupées, le transport maritime ou ferroviaire (destination Europe) est le plus rentable mais prend plus de temps. Pour les commandes urgentes, nous suggérons le fret aérien jusqu'à l'aéroport ainsi que la livraison par notre partenaire d'expédition à votre porte.
Foire aux questions
Q1 : Quelle est la garantie pour la lampe tubulaire à LED TB7 ?
RE : 5 ans de garantie. Si des problèmes de qualité surviennent de notre côté pendant cette période, nous prendrons en charge les frais d'expédition et de remplacement.
Q2 : Quels modes de paiement acceptez-vous ?
RE : Nous acceptons plusieurs méthodes de paiement, notamment Western Union, PayPal, T/T, L/C. Le paiement standard pour les commandes groupées est T/T : 30 % à l’avance, solde de 70 % avant expédition. Informations bancaires fournies dans PI.
Q3 : Qu’est-ce que l’IRC ?
RE : CRI (Color Rendering Index) indique la précision avec laquelle les couleurs apparaissent sous la lumière. Un CRI plus élevé offre une meilleure précision des couleurs à un coût plus élevé. L’IRC standard est >80Ra, avec 90Ra disponible à un coût plus élevé.
Q4 : Puis-je acheter le logement uniquement séparément ?
RE : Nous fournissons uniquement des luminaires complets, mais des options SKD/CKD (Semi-Knocked Down/Completely Knocked Down) sont disponibles.
Q5 : Y a-t-il des frais d’expédition bon marché pour importer dans notre pays ?
RE : Pour les petites commandes, l’expédition express est recommandée. Pour les commandes groupées, le transport maritime ou ferroviaire (destination Europe) est le plus rentable. Pour les commandes urgentes, le fret aérien jusqu'à l'aéroport et le service de livraison sont suggérés.
Q6 : Pouvons-nous obtenir de l’aide si nous avons notre propre position sur le marché ?
RE : Veuillez nous informer de vos exigences détaillées du marché. Nous discuterons et vous proposerons des suggestions utiles pour trouver la meilleure solution pour vous.
Q7 : Quelles fonctions de gradation sont disponibles ?
RE : DALI, PIR, gradation 1-10V disponible. Capteur de lumière du jour intégré disponible pour des options de contrôle intelligentes.
Q8 : Quelles sont les applications de votre lampe tubulaire à LED TB7 ?
Objet : Les applications incluent : Remplacement du NCF fluorescent ; Usines de transformation des aliments ; Installations chimiques ; Entrepôts pour étables pour animaux ; Lieux de lavage de voitures ; Emplacements extérieurs et intérieurs.
