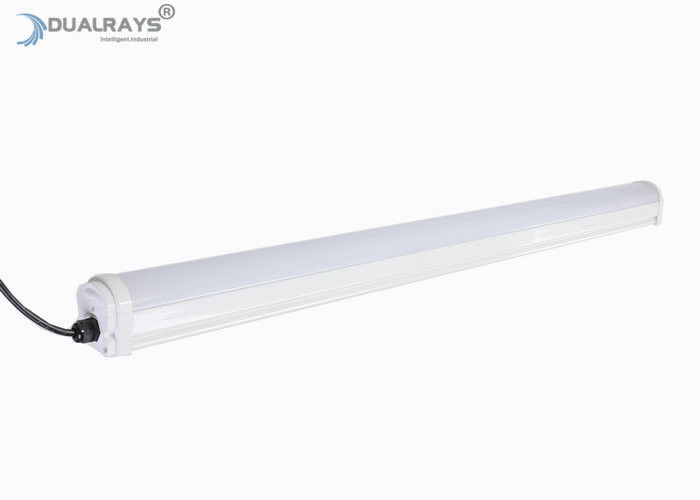

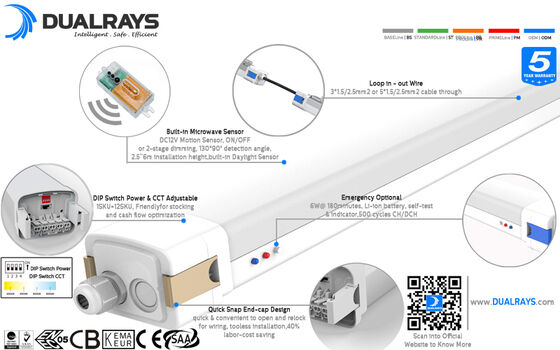

* LED SAN'AN SMD2835 haute luminosité, driver TRIDONIC/ non-SELV haute PF sans scintillement, réglage de puissance par interrupteur DIP en option.

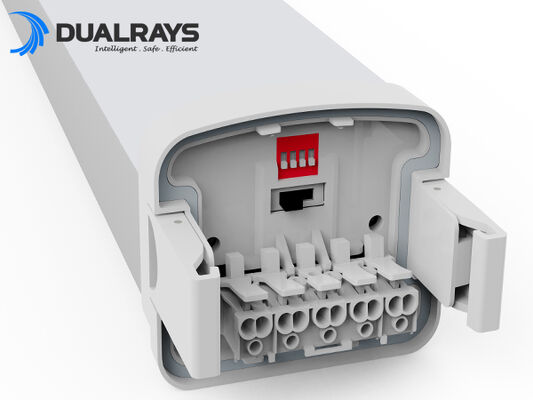

* Capuchon d'extrémité à boucle, rapide et pratique à ouvrir et à refermer pour le câblage, améliorant considérablement l'efficacité et économisant les coûts de main-d'œuvre.
* Protection IP65 / IK10 ;
* Angle de faisceau de 120° ;
* Câblage simple ou double en série en option ;
* Installations multiples : suspension, montage mural ;
* Divers contrôles intelligents : 1-10V, DALI, détecteur de mouvement, détecteur de lumière du jour, Zigbee et d'urgence ;
* 3 CCT en option (A : 3000-4000-5000K ; B : 3000-4500-6000K ; C : 4000-5000-6000K) ;
* Monophasé (L/N/E) ou triphasé (L1/L2/L3/N/FG) en option ;
* Sans UV ni IR et complètement sans mercure ;
* L80/B10 @ 62 000h ;
* Projets spéciaux personnalisés pris en charge ;
Options :
> Driver : driver non-SELV TRIDONIC/BOKE avec technologie DIP en option.
> 3 CCT en option (A : 3000-4000-5000K ; B : 3000-4500-6000K ; C : 4000-5000-6000K) ;

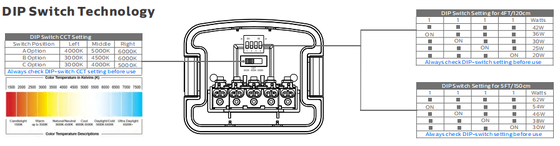

> Puissance réglable par interrupteur DIP ;
> Contrôles et gradation : 1-10V, DALI, détecteur de mouvement, détecteur de lumière du jour, Zigbee et d'urgence ;

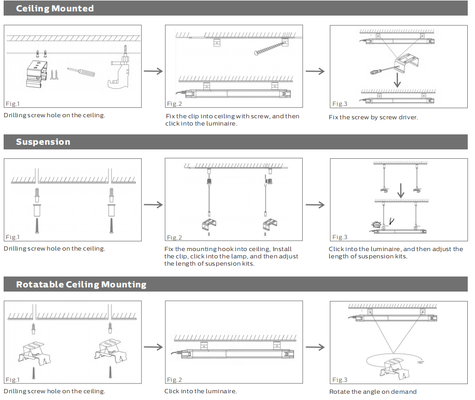

> Installation : montage au plafond | suspension | montage mural rotatif ;

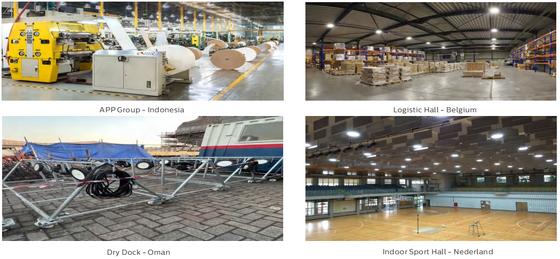

> Remplacement des tubes fluorescents NCF ;
> Ateliers et entrepôts ;
> Garages et parkings ;
> Installations sportives ;
> Couloirs/Galeries/Passages ;
> Lieux extérieurs et intérieurs ;
| Longueur/mm Taille A / mm Taille B / mm Taille C / mm Taille D / mm |
| 600 2ft/605 630 84 69 |
| 1200 4ft/1205 1230 84 69 |
| 1500 5ft/1505 1530 84 69 |
| Système général |
| Matériau du boîtier : PC extrudé selon la norme UNE-EN ISO 21305-1:2020, filtre UV conditionnel (IK10) |
| Matériau du diffuseur : PC extrudé selon la norme UNE-EN ISO 21305-1:2020, filtre UV conditionnel (IK10) |
| Couleur du boîtier : Blanc (RAL9016), autres couleurs en option |
| Joints d'étanchéité : Mousse de silicone |
Dissipation thermique des LED : par corps de luminaire en aluminium 6063 sans ailettes, sans fluides conducteurs. Dissipation par convection passive
assurant le contact thermique avec les modules LED par une pâte à souder sans plomb de haute conductivité |
| Anti-condensation : Valve d'équilibrage de pression pour assurer le dégagement d'humidité, éviter la condensation et maintenir l'étanchéité IP du luminaire |
| Finition : Pulvérisation électrostatique et sublimation au four. Résistant à la corrosion |
| Hauteur de montage recommandée : 2 - 8 mètres |

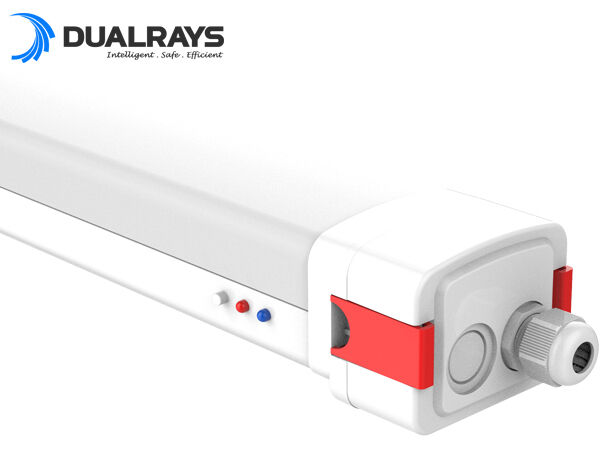

| Maintenance : Capuchon d'extrémité à encliquetage rapide pour une installation facile |
| Driver : Courant constant avec puissance réglable en option via interrupteur DIP, intégré au luminaire, pré-câblé |
| Contrôle de gradation : ON-OFF | gradation 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| Indice de protection (IP) : IP65 |
| Indice de résistance aux chocs (IK) : IK10 |
| Classe de protection : Classe I |
| Fil incandescent : 850°C (moins de 30s) |
| Presse-étoupe : Presse-étoupe M20 (Nylon) |
| Installation : montage au plafond | suspension | montage mural rotatif |

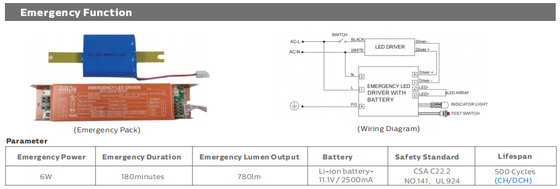

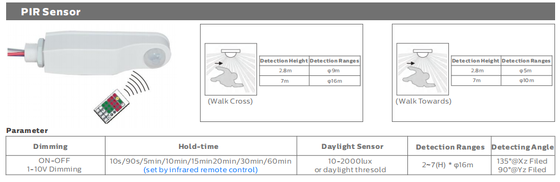

| Fonction intelligente : Capteur PIR | Capteur micro-ondes | Urgence |
| Système électrique |
| Câblage traversant : fils 3*1.5mm2 | 5*1.5mm2 | 3*2.5mm2 | 5*2.5mm2 en option |
| Tension principale : 220~240VAC/ 50/60Hz, 180-264VDC |
| Facteur de puissance (PF) : ≥0.96 |
| Distorsion harmonique totale (THD) : <10% |
| Type de sortie : Non-SELV (non isolé) |
| Facteur de scintillement : <1% |
| Mesure de visibilité stroboscopique (SVM) : <0.4 |
| Perceptibilité des effets stroboscopiques (Pst) : <1 |
| Connexion de borne : Capuchon d'extrémité à encliquetage rapide pour une installation facile, plateau coulissant pour un remplacement et une maintenance faciles en option |
| Puissance des luminaires B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Module via disjoncteurs LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Système photométrique |
| LED : SMD2835 (1W) |
|
CCT (Température de couleur corrélée) : CCT unique (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT en option (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K au choix)
|
| IRC (Indice de rendu des couleurs) : >80Ra pour standard (>90Ra pour IRC plus élevé disponible) |
| Sécurité photobiologique : RG0 (exempt de risque) |
| Classe d'efficacité énergétique (CEE) : A++ |
| SDCM (Écart type de correspondance des couleurs) : <5 (SDCM<3 en option) |
|
UGR (4H, 8H) : 24.9 (Transversal)
23.4 (Longitudinal)
|
| Angle de faisceau : 120° |
| Durée de vie utile moyenne du luminaire : 62 000 heures (L80B10) |
| Maintien du flux lumineux en fin de vie >70% |
| Efficacité lumineuse : 130LPW (PROLine) | 160LPW (PRIMELine) en option |
| Longueur 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Puissance nominale : 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2 600lm 3 900lm 3 900lm 5 200lm Max. 5 460lm 5 200lm 7 800lm Max. 8 060lm |
Flux lumineux délivré
@ 5000K, IRC>80 (PRIME) 3 200lm 4 800lm 4 800lm 6 400lm Max. 6 720lm 6 400lm 9 600lm Max. 9 920lm |
| Conditions de fonctionnement |
| Température/Humidité de fonctionnement : -20 ~ +60°C (-4°F ~ 140°F) / 5~85% HR, sans condensation |
| Température/Humidité de stockage : -40 ~ +80°C (-40°F ~ 176°F) / 5~85% HR, sans condensation |
| Temps de vie utile moyen des LED L90B10 : ≥0.96 |
| Durée de vie nominale (Tp <70°C) : Jusqu'à 100 000H |
| MTBF du driver : 500 000H, MIL-HDBK-217F(25°C) |
| Résistance aux vibrations : 10~500Hz, 5G 12min / 1cycle, période de 72min. Chaque axe X, Y, Z |
| Bruit acoustique : <25dB (distance 30cm, fonctionnement normal) |
| Garantie : 5 ans (extensible jusqu'à 7 ans) |
| Certifications |
| Certificat mondial : ENEC | CE | RoHS | D-mark | KEMA-KEUR Listé, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directives de sécurité : EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Directives CEM : EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Autres directives : IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolérance du flux lumineux, tolérance de puissance et tolérance de température de couleur ±5%, 5000K et IRC>80.
* Le faisceau lumineux, la distribution de l'intensité lumineuse et l'efficacité lumineuse ont été examinés conformément à la norme EN ISO 17025:2005 pour la série de normes EN13032 et la norme LM-79.
* Informations produit à jour et conditions de garantie générales disponibles sur notre site web www.DUALRAYS.com
* Les informations détaillées sur les flux lumineux et les puissances pour les index individuels sont indiquées sur la fiche technique du produit.
* Les valeurs peuvent être sujettes à modification en raison du binning des LED.
* Les paramètres de la fiche technique sont donnés pour Ta=25°C, basés sur 4000K/80Ra, 10% d'efficacité supérieure avec 70Ra

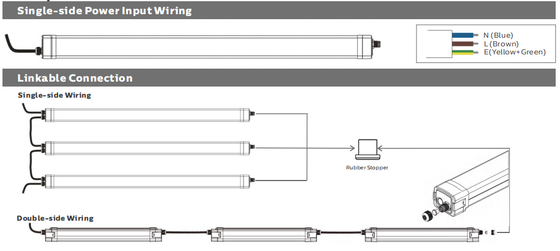

Connexion en série :

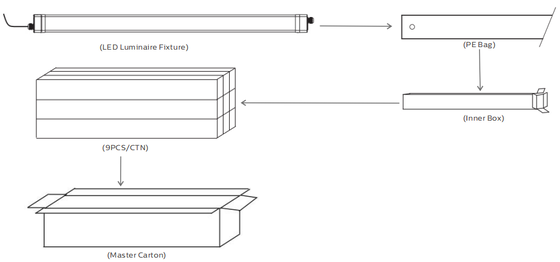

| Longueur/mm Boîte intérieure Carton extérieur QTY/CTN Poids net unitaire Poids brut/carton |
| 2ft/600 670x90x80mm 685x285x265mm 9PCS 1.6Kg 16.9Kg |
| 4ft/1200 1270x90x80mm 1285x285x265mm 9PCS 2.4Kg 23.9Kg |
| 5ft/1500 1570x90x80mm 1585x285x265mm 9PCS 3.4Kg 33.6Kg |
Veuillez lire toutes les instructions ci-dessous avant l'installation :
* Pour éviter tout choc électrique, assurez-vous que l'alimentation est coupée avant l'installation.
* La lampe doit être installée et utilisée par un électricien ou un technicien qualifié conformément au Code national de l'électricité et aux codes locaux correspondants.
* Déballez et examinez soigneusement la lampe, signalez tout dommage et conservez tous les matériaux d'emballage si une partie du produit a été endommagée pendant le transport.
* Si la lampe est endommagée, ne l'utilisez pas !
Déclaration :
Conformément à la norme internationale des luminaires LED, DUALRAYS déclare formellement que les produits de la série DUALRAYS LED Highbay Light (UFO Highbay) ne sont autorisés à être utilisés que dans un environnement neutre intérieur ou semi-extérieur. Parallèlement, DUALRAYS promet une garantie complète pour les produits.
Toute application en environnement sévère, y compris les températures élevées/basses, l'humidité élevée, la salinité élevée, l'ammoniac élevé, etc., n'est pas autorisée sans la confirmation officielle du fabricant. En cas de mauvaise application, la politique de garantie n'est plus garantie.
* Professionnel équipe : >15 ans d'expérience, propre usine, >10 ingénieurs, capacité de production puissante et système de gestion de la qualité, fournissant des produits et services de bonne qualité ;
* Marque fiable : Relations de coopération stables et à long terme avec des clients européens, obtenant des éloges et une confiance élevés, et disposant d'un entrepôt aux Pays-Bas pour un meilleur service ;
* Simulation DIALux fournie : Envoyez-nous les paramètres de vos applications, tels que la distance, la hauteur, la largeur, etc. Notre équipe d'ingénieurs effectuera une simulation selon votre demande et vous recommandera le meilleur produit ;
* Tous nos luminaires LED sont conformes aux normes CE, RoHS. TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 listés pour les produits leaders.
