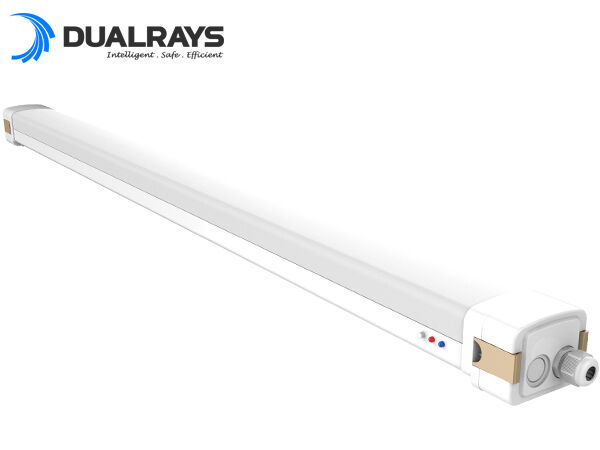

* LED SAN'AN SMD2835 haute luminosité, TRIDONIC/non-SELV, pilote DIP sans scintillement, réglage de la puissance en option ; ;

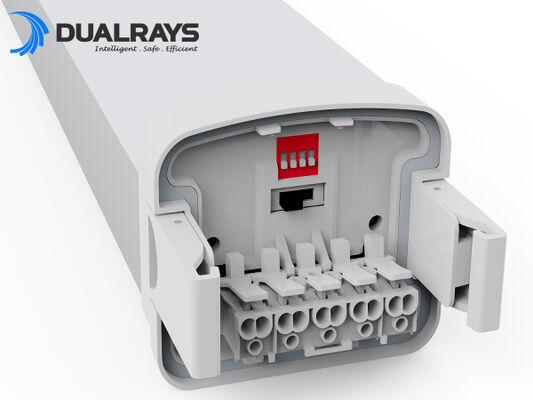

* Embout de conception à boucle, rapide et pratique à ouvrir et à reverrouiller pour le câblage, améliore considérablement l'efficacité et réduit les coûts de main-d'œuvre ; ;
* Protection IP65/IK10 ;
* Angle de faisceau de 120° ;
*Câblage simple ou double connectable en option ;
* Installations multiples : suspension, montage mural ;

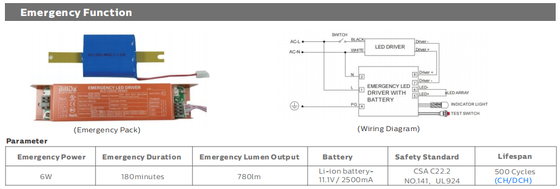

* Divers contrôles intelligents : 1-10 V, DALI, capteur de mouvement, capteur de lumière du jour, Zigbee et urgence ;
* 3 CCT en option (A : 3 000-4 000-5 000 K ; B : 3 000-4 500-6 000 K ; C : 4 000-5 000-6 000 K) ;
* Monophasé (L/N/E) ou triphasé (L1/L2/L3/N/FG) en option ;
* Pas d'UV ni d'IR et totalement sans mercure ;
* L80/B10 à 62 000 heures ;
* Prise en charge personnalisée pour les projets spéciaux ;
Possibilités :
> Driver : / TRIDONIC /BOKE Driver Non-SELV avec technologie DIP en option.
> 3 CCT en option (A : 3000-4000-5000K ; B : 3000-4500-6000K ; C : 4000-5000-6000K) ;

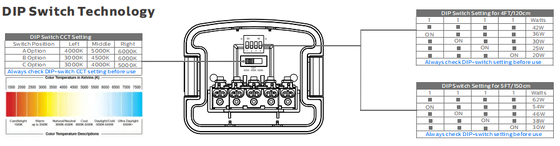

> Alimentation commutable DIP ;
> Contrôles et gradation : 1-10 V, DALI, capteur de mouvement, capteur de lumière du jour, Zigbee et urgence ;

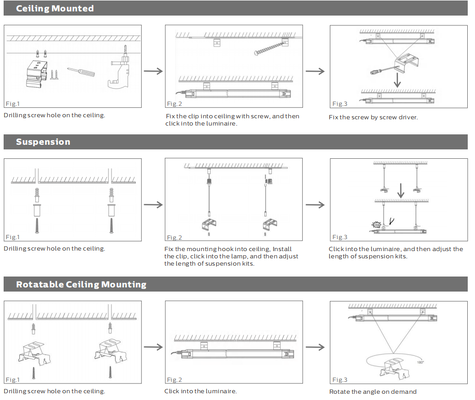

> Installation : Montage au plafond | Suspensions | Montage mural rotatif ;
> Remplacement du NCF fluorescent;

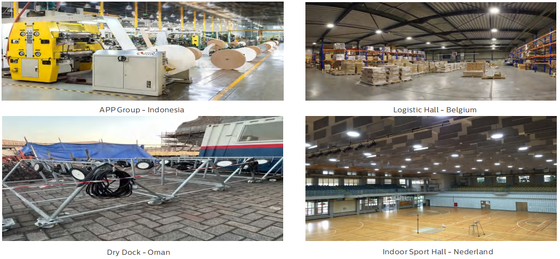

> Ateliers et entrepôt ;
> Garage et parkings ;
> Installation sportive ;
> Couloir/Galerie/Couloir ;
> Emplacements extérieurs et intérieurs ;
| Longueur/mm Taille A / mm Taille B / mm Taille C / mmTaille D / mm |
| 600 2 pieds/605 630 84 69 |
| 1200 4 pieds/1205 1230 84 69 |
| 1500 5 pieds/1505 1530 84 69 |
| Système général |
| Matériau du boîtier : PC extrudé selon la norme UNE-EN ISO 21305-1:2020, filtre UV conditionnel (IK10) |
| Matériau du diffuseur : PC extrudé selon la norme UNE-EN ISO 21305-1:2020, filtre UV conditionnel (IK10) |
| Couleur du boîtier : Blanc (RAL9016), Autres couleurs en option |
| Joints d'étanchéité : Mousse de silicone |
Dissipation thermique des LED : Grâce au corps du luminaire 6063 AL sans ailettes, sans fluides conducteurs. Dissipation passive par convection
assurer le contact thermique avec les modules LED grâce à une pâte à souder sans plomb à haute conductivité |
| Anti-condensation : Vanne d'équilibrage de pression pour assurer l'évacuation de l'humidité, éviter la condensation et maintenir l'étanchéité IP du luminaire |
| Finition : Pulvérisée électrostatiquement et sublimée au four. Résistant à la corrosion |
| Hauteur de montage recommandée : 2 à 8 mètres |
| Entretien : embout à pression rapide pour une installation facile |
| Driver : Courant constant avec puissance réglable en option via un commutateur DIP, intégré dans le luminaire, pré-câblé |
| Contrôle de gradation : ON-OFF | Gradation 1-10V | DALI-2 | Maille | Zigbee | Casambi |
| IP (indice de protection contre la pénétration) : IP65 |
| IK (résistance aux chocs) : IK10 |
| Classe de protection : Classe Ⅰ |
| Fil incandescent : 850°C (moins de 30 s) |
| Presse-étoupe : presse-étoupe M20 (Nylon) |
| Installation : Montage au plafond | Suspensions | Montage mural rotatif |

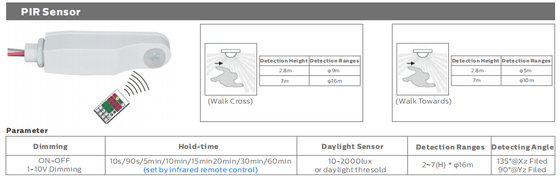

| Fonction intelligente : capteur PIR | Capteur micro-ondes | Urgence |
| Système électrique |
| Câblage traversant : 3*1,5 mm2 | 5*1,5 mm2 | 3*2,5 mm2 | Fils 5*2,5 mm2 en option |
| Tension principale : 220 ~ 240 VCA/50/60 Hz, 180-264 VCC |
| Facteur de puissance (PF) : ≥0,96 |
| Distorsion Harmonique Totale (THD) : ＜10 % |
| Type de sortie : non SELV (non isolé) |
| Facteur de scintillement : ＜1 % |
| Mesure de visibilité stroboscopique (SVM) : ＜0,4 |
| Perceptibilité des effets stroboscopiques (Pst) : ＜1 |
| Connexion du terminal : embout à pression rapide pour une installation facile, plateau d'appareillage coulissant pour un remplacement et un entretien faciles en option |
| Luminaires Puissance B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Module via disjoncteurs LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Système de photométrie |
| LED : SMD2835 (1W) |
|
CCT (température de couleur corrélée) : CCT unique (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT en option (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K au choix)
|
| CRI (indice de rendu des couleurs) : >80Ra pour la norme (>90Ra pour un CRI plus élevé disponible) |
| Sécurité photobiologique : RG0 (exempt de risque) |
| CEE (Classe d'efficacité énergétique) : A++ |
| SDCM (écart type de correspondance des couleurs) : ＜5 (SDCM<3 en option) |
|
UGR (4H, 8H) : 24,9 (Croix)
23.4 (Longitudinale)
|
| Angle de faisceau : 120° |
| Durée de vie utile moyenne du luminaire : 62 000 heures (L80B10) |
| Maintien du lumen à eol > 70 % |
| Efficacité lumineuse : 130LPW (PROLine) | 160LPW (PRIMELine) En option |
| Longueur 2 pieds/600 mm 4 pieds/1 200 mm 5 pieds/1 500 mm |
| Puissance nominale : 20 W 30 W 30 W 40 W 42 W DIP (20 ~ 42 W) 40 W 60 W 62 W DIP (30 ~ 62 W). |
| (PRO) 2 600 lm 3 900 lm 3 900 lm 5 200 lm Max. 5,460 lm 5,200 lm 7,800 lm Max. 8.060lm |
Lumens délivrés
@ 5 000 K, CRl>80 (PRIME) 3 200 lm 4 800 lm 4 800 lm 6 400 lm Max. 6,720 lm 6,400 lm 9,600 lm Max. 9.920lm |
| État de fonctionnement |
| Température/humidité de fonctionnement : - 20 ~ + 60 ℃ (-4 ° F ~ 140 ° F) / 5 ~ 85 % HR, non condensé |
| Température/humidité de stockage : -40 ~ + 80 ℃ (-40 ° F ~ 176 ° F) / 5 ~ 85 % HR, non condensé |
| Temps d'utilisation moyen des LED L90B10 : ≥0,96 |
| Durée de vie nominale (Tp <70 ℃) : jusqu'à 100 000 heures |
| MTBF du pilote : 500 000 H, MIL-HDBK-217F (25 ℃) |
| Résistant aux vibrations : 10 ~ 500 Hz, 5 G 12 min/1 cycle, période de 72 min. Chacun le long des axes X, Y, Z |
| Bruit acoustique : <25 dB (distance de 30 cm, fonctionnement normal) |
| Garantie : 5 ans (Extensible jusqu'à 7 ans) |
| Certifications |
| Certificat mondial : ENEC | CE | RoHS | Marque D | KEMA-KEUR Coté, SAA | C-Tique | MRC | CB | ETL/CETL | Contenu téléchargeable premium |
| Directives de sécurité : EN 60598-1 | EN 60598-2-3 | EN 62493 | CEI 62471 |
| Directives CEM : EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Autres directives : CEI 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolérance de flux lumineux, tolérance de puissance et tolérance de température de couleur ±5%, 5000K et CRl>80.
* Le faisceau lumineux, la distribution de l'intensité lumineuse et l'efficacité lumineuse ont été examinés conformément à la norme EN ISO 17025:2005 pour la série de normes EN13032 et à la norme LM-79.
* Informations produit à jour et conditions générales de garantie disponibles sur notre site Web www.DUALRAYS.com
* Des informations détaillées sur les flux lumineux et les puissances pour les index individuels sont indiquées sur la fiche technique du produit.
* Les valeurs peuvent être sujettes à changement en raison du regroupement des LED.
* Les paramètres de la fiche technique sont donnés pour Ta=25°C, sur la base de 4000K/80Ra, efficacité 10% supérieure avec 70Ra

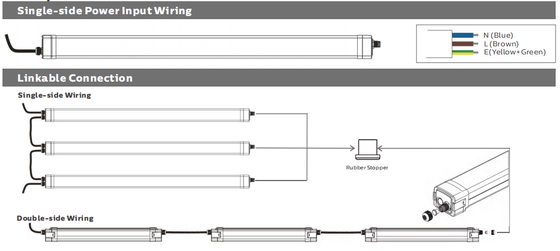

Connexion connectable :
| Longueur/mmBoîte intérieure QTÉ du carton extérieur »/unité CTN NW GW/carton |
| 2 pieds/600 670x90x80mm 685x285x265mm 9PCS 1,6Kg 16,9Kg |
| 4 pieds/1 200 1 270 x 90 x 80 mm 1 285 x 285 x 265 mm 9 pièces 2,4 kg 23,9 kg |
| 5 pieds/1 500 1 570 x 90 x 80 mm 1 585 x 285 x 265 mm 9 pièces 3,4 kg 33,6 kg |
Veuillez lire toutes les instructions ci-dessous avant l'installation :
* Pour éviter les chocs électriques, veuillez vous assurer que l'alimentation est coupée avant l'installation.
* La lampe doit être installée et utilisée par un électricien ou un technicien qualifié conformément au Code national de l'électricité et aux codes locaux correspondants.
* Déballez et examinez soigneusement la lampe, signalez tout dommage et conservez tous les matériaux d'emballage si une partie du produit a été endommagée pendant le transport.
* Si la lampe est endommagée, ne l'utilisez pas !
Déclaration:
Conformément à la norme internationale des luminaires à LED, DUALRAYS affirme ici formellement que les produits de la série DUALRAYS LED Highbay Light (UFO Highbay) ne peuvent être appliqués que dans un environnement neutre intérieur ou semi-extérieur. Pendant ce temps, DUALRAYS promet une garantie complète pour les produits.
Toute application dans un environnement sévère, notamment à haute/basse température, humidité élevée, salinité élevée, forte teneur en ammoniac, etc., n'est pas autorisée sans la confirmation officielle du fabricant. En cas de mauvaise application, la politique de garantie n'est plus garantie.
*Professionneléquipe:> 15 ans d'expérience, propre usine, > 10 équipes d'ingénieurs, une capacité de production puissante et un système de gestion du contrôle qualité, fournissent à la fois des produits et des services de bonne qualité ;
* Marque fiable :Construit une coopération stable et à long terme avec les clients européens, obtenu des prix et une confiance élevés et dispose d'un entrepôt aux Pays-Bas pour un meilleur service ;
*Fournir une simulation DIALux :Envoyez-nous vos paramètres d'applications, comme la distance, la hauteur, la largeur, etc., notre équipe d'ingénieurs effectuera la simulation en fonction de votre demande et vous recommandera le meilleur produit ;
*Tous nos luminaires LED sont conformes à la norme CE, RoHS.TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 répertoriés pour les principaux produits.
